وصف الإنتاج
مستشعر تيار التسرب بالتيار المستمر عبارة عن وحدة قياس تقوم بتحويل التيار المباشر المقاس إلى إشارة التيار المباشر المتناسب أو إشارة الجهد وفقًا لنظرية فلوكسجيت وجانب الإدخال معزول بدرجة عالية عن جانب الإخراج. تشمل المخرجات النموذجية إشارات 4-20mA و DC0-5V و DC0-10V. يمكن الحصول على هذه الإشارات القياسية بواسطة أجهزة مختلفة مثل بطاقات PLC و RTU و DAS واستخدامها في تطبيقات المراقبة الحالية المختلفة. محولات تيار التسرب تحيط بالمخرج + و- لدائرة التيار المستمر.
يكتشف إشارات خرج أجهزة الاستشعار في فروع الدائرة. إذا كان العزل في فروع الدائرة أمرًا طبيعيًا ، فيجب أن يكون التيار المار للمستشعر متساويًا في الاتجاه المعاكس. إشارة الخرج هي صفر. إذا تم تأريض فرع الدائرة ، فإن التيار التفاضلي يمر بمحول تيار التسرب ولا يكون ناتج المستشعر صفراً. لذلك ، من الممكن تحديد الفرع المؤرض في نظام التيار المستمر عن طريق اكتشاف إشارات الإخراج من فروع الدائرة. تضمن النظرية تحديدًا دقيقًا للخط وتمنع تأثير السعة الموزعة.
مظهر خارجي

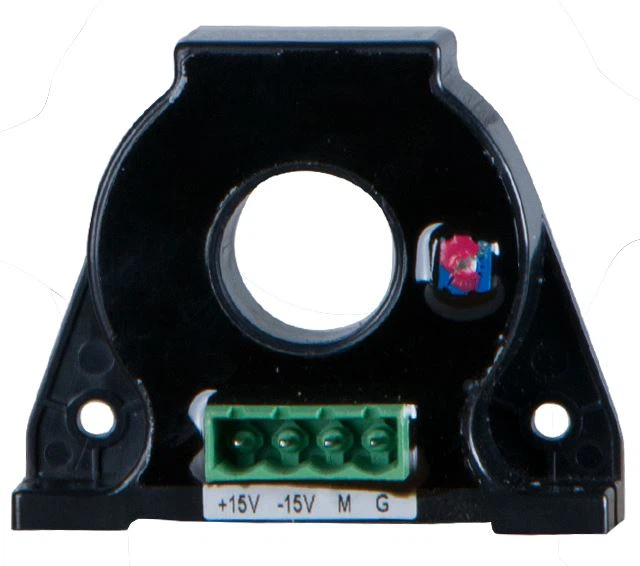

AHLC-LTA

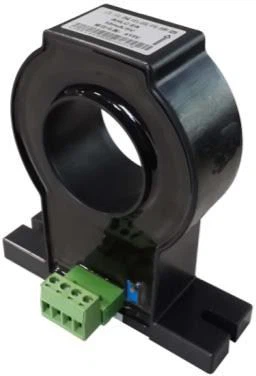

AHLC-EA

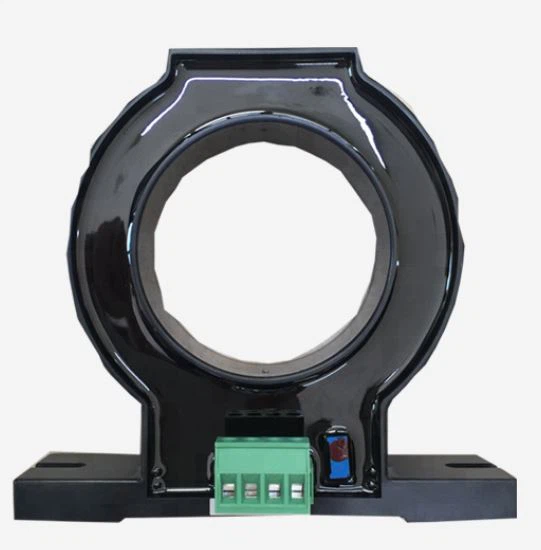

AHLC-EB
المعلمات
تخصيص | التصنيف الحالي | مزود الطاقة | الإخراج المقدر | فتحة قياس (مم) | درجة الدقة |
AHLC-LTA | تيار مستمر 10 مللي أمبير ～ 2A | ±15V | 5V | φ 20 | 1 |
AHLC-EA | تيار مستمر 10 مللي أمبير ～ 2A | ±15V | 5V | φ 40 | 1 |
AHLC-EB | تيار مستمر 10 مللي أمبير ～ 2A | ±15V | 5V | φ 60 | 1 |
الأبعاد (الوحدة ： مم)
| ||
| رسم بياني 1 | الصورة 2 | تين. 3 |
مواصفات الحجم | حجم المخطط التفصيلي (مم) | عبر | تصاعد | شكل | ||||
W | H | D | Φ 2 | Φ 1 | M | N | ||
AHLC-LTA | 68 | 57 | 20 | 50 | 20 | 52 | 52 | رسم بياني 1 |
AHLC-EA | 100 | 108 | 30 | 75 | 40 | 78 | / | الصورة 2 |
AHLC-EB | 120 | 112 | 30 | 94 | 60 | 98 | / | تين. 3 |
الأسلاك
