الملخص
أصبحت الحماية من الأخطاء الأرضية للدوائر الكهربائية والمعدات وحوادث الحريق الكهربائية الناتجة عن تيارات الصدع الأرضي ضرورة يومية بشكل متزايد. بالنسبة للعقد الرئيسية المستهلكة للطاقة من جانب المستخدم ، تم تصميم وتثبيت مرحل التيار المتبقي لمراقبة حالة التيار المتبقي لكل دائرة تستخدم الطاقة في الوقت الفعلي. من خلال المراقبة في الوقت الفعلي لاستخدام الطاقة ومعلمات الطاقة ذات الصلة ، تم تحسين السلامة والموثوقية وكفاءة الصيانة لاستخدام الطاقة ، وتقليل تكلفة العمالة في الصيانة ، وتحقيق المراقبة غير المراقبة للتيار المتبقي. من خلال المراقبة في الوقت الفعلي لاستخدام الطاقة ، وجمع البيانات والإنذار ، يتم مراقبة التيار المتبقي في نظام توزيع الطاقة ، ويتم توفير حماية خطأ الأرض للدائرة الكهربائية للمستخدم&لمنع حوادث الحريق و حوادث الصدمة الكهربائية الشخصية الناتجة عن التيار المتبقي. فيما يلي مقدمة موجزة عن تطبيق تتابع التيار المتبقي ASJ الخاص بشركتنا&# 39؛ s في مشروع منزل الشرفة المائية حول جزيرة جزر المالديف.
ملخص
تُستخدم المنازل المائية حول الجزيرة في جزر المالديف بشكل أساسي لاستقبال السياح من جميع أنحاء العالم. تردد موقع التطبيق هو 50 هرتز والجهد 220 فولت خطوط توزيع طاقة نظام TT أو TN. يأمل العميل في مراقبة التيار المتبقي للخط عن طريق تثبيت مرحل تيار متبقي في خزانة التوزيع لمنزل صف المياه ، ويأمل أن يتم عرض نسبة القيمة الحالية المتبقية المراقبة في الوقت الفعلي إلى القيمة الحالية المتبقية المحددة على لوحة العرض ، عندما تصل النسبة إلى 80٪ ، يمكن لمرحل التيار المتبقي التنبيه على الفور. يتعاون Acrel ASJ10-LD1A مع محول التيار المتبقي ، وقد نجح في حل احتياجات المراقبة الحالية المتبقية للعميل&في الموقع.
تتابع التيار المتبقي سلسلة ASJ
يمكن دمج مرحلات الحركة الحالية من سلسلة ASJ مع إمدادات الطاقة ذات الجهد المنخفض أو موصل الجهد المنخفض لتشكيل حماية مشتركة لإمداد الطاقة ، تُستخدم بشكل أساسي في أجهزة التيار المتردد 50 هرتز والجهد وأقل من TT400V وأنابيب نظام TN ، بالإضافة إلى حماية عطل الأرض للدوائر الكهربائية لمنع الأعطال الأرضية ، يمكن لأضرار المعدات الشائعة والأعطال الكهربائية الناجمة عن ذلك أيضًا أن تمنع خطر الصدمة الكهربائية الشخصية وتوفر حماية مباشرة من الاتصال.
يفي المنتج بمتطلبات GB / T 22387-2016"؛ Catalyst Current Relay" ؛.
تدمج مرحلات التيار الصحي من سلسلة ASJ وظائف الحماية من الجهد الزائد والجهد المنخفض والوظائف الإضافية التلقائية للجهد العادي. المنتج صغير الحجم وعالي الدقة ومرن في الهيكل وسهل التركيب. هو جهاز حماية السلامة في مجال البناء المدني.

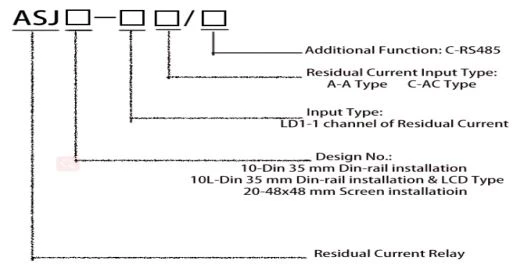

نموذج الوصف
ميزات تقنية
المقياس التقني | فهرس | |||
اكتب AC | نوع أ | |||
إدخال | تصنيف العمل المتبقي الحالي I △ n | 0.03、0.1、0.3、0.5(A) | 0.03 - 0.05 - 0.1 - 0.3 - 0.5 - 1 - 3 - 5 - 10 - 30 (أ) الملاحظة 3 | |
الوقت المحدد لعدم القيادة △ ر | 0.1、0.5(s) | 0、0.06、0.1、0.2、0.3、0.5、0.8、1、4、10 (ق) الملاحظة 4 | ||
تقييمه الحالي المتبقي عدم العمل I △ لا | 50%I△n | 50%I△n | ||
خصائص الأداء | التيار المتردد الجيبي البسيط | التيار المتردد الجيبي البسيط والتيار المباشر النابض | ||
تردد | 50 هرتز ± 5 هرتز | 50 هرتز ± 5 هرتز | ||
خطأ في العمل | -20% ~ -10%I△n | -20% ~ -10%I△n | ||
انتاج | وضع الإخراج | أحدهما هو الإغلاق العادي والآخر للتحول | أحدهما هو الإغلاق أو الفتح العادي والآخر للتحويل | |
قدرة الاتصال | 5A 250VAC 5A 30VDC | AL1: 8A 250VAC 5A 30VDC AL2: 6A 250VAC 5A 30VDC | ||
وضع إعادة الضبط | واحد على الفور والآخر بعيد المدى ، | واحد في الموقع ، واحد للمسافات الطويلة والآلي | ||
مزود الطاقة | مجال الجهد الكهربائي | AC110V ، AC220V ، الخطأ المسموح به ± 10٪） | AC110V ، AC220V ، DC85-270V （الخطأ المسموح به ± 10٪ | |
تبديد الطاقة | ≤5W | |||
تردد الطاقة تحمل الجهد | القيمة الفعالة للتيار المتردد بين مصدر الطاقة والمدخلات والمخرجات: 2kV / 1min | |||
تحت العملية العادية | درجة الحرارة | درجة حرارة التشغيل: -20 درجة مئوية ~ 55 درجة مئوية درجة حرارة التخزين: -30 درجة مئوية ~ 70 درجة مئوية | ||
رطوبة | ≤ 95٪ رطوبة نسبية ، مع تكاثف رطوبة ، ومكان غاز تآكل | |||
الإرتفاع فوق مستوى سطح البحر | ≤2000m | |||
فئة التلوث | الصف الثالث | |||
فئة التثبيت | اكتب Ⅲ | |||
ملاحظة 3 ، ASJ10L-LD1A تصنيف العمل المتبقي الحالي IN هو 10mA-30A قابل للتعديل بشكل مستمر ؛
ملاحظة 4 ، ASJ10L-LD1A حد وقت عدم القيادة N هو 0-10S قابل للتعديل بشكل مستمر.

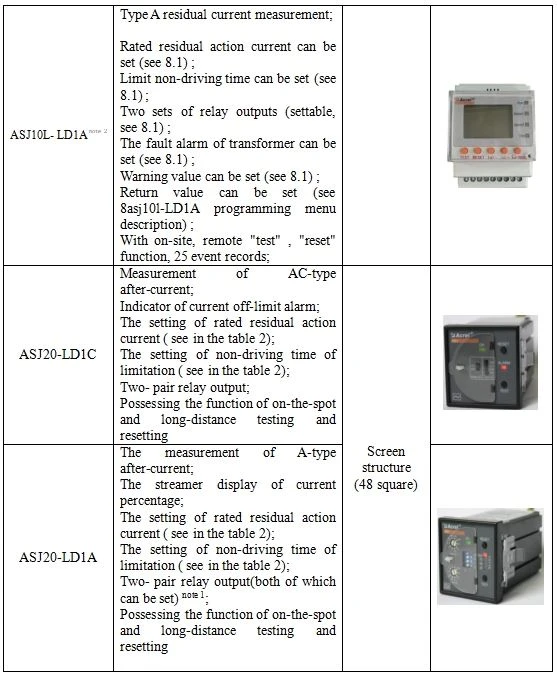

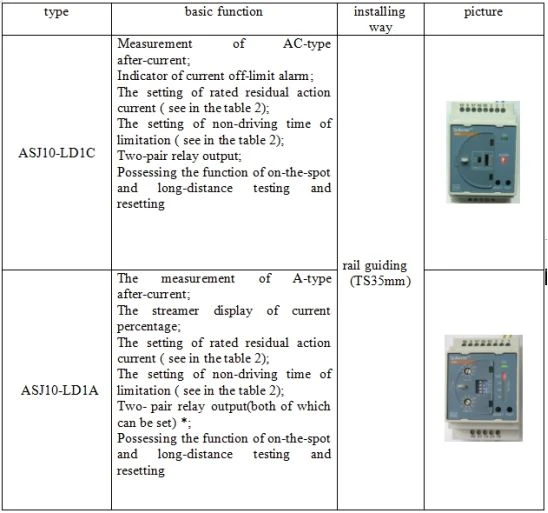

أنواع المنتجات
ملحوظة 1: تعني وظيفة ضبط الترحيل أنه يمكنك ضبط التهيئة وإخراج المرحل بنفسك ، والذي يعمل بواسطة مفتاح الاتصال الموجود على اللوحة ؛ يمكن العثور على دليل الإعداد المحدد من الجدول 5.
Note2 ： وظيفة اختيارية C: RTU Communication RS485 ، موديل ASJ10L-LD1A / C

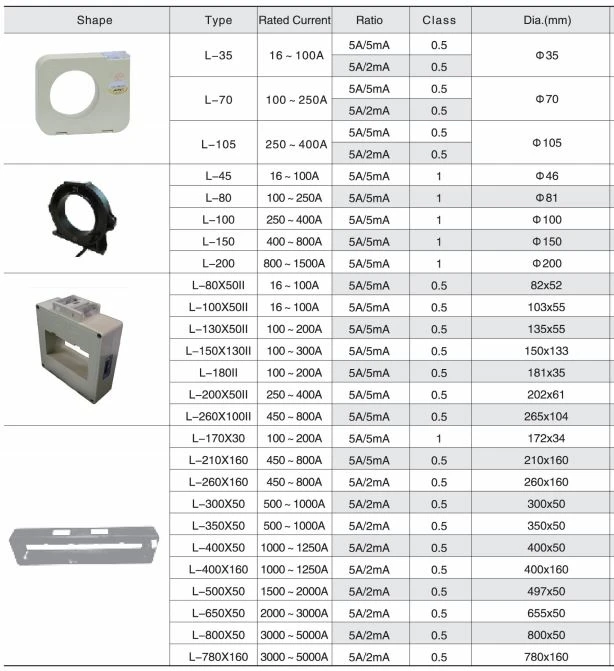

اختيار محول التيار المتبقي

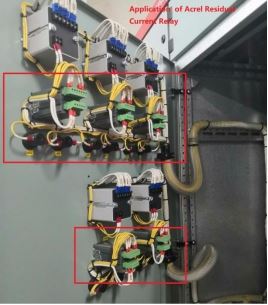

التركيب
ملخص
يتميز التتابع الحالي المتبقي من سلسلة ASJ بنسبة أداء عالية جدًا. كأداة مراقبة التيار المتبقي الذكية والرقمية المتقدمة ، تم استخدام مرحل التيار المتبقي على نطاق واسع في الخط الوارد أو أحادي الطور أو ثلاث مراحل من الصندوق الفرعي المنزلي للمباني المدنية. المعدات الكهربائية في خط توزيع الطاقة.
