الملخص
نظام توزيع الطاقة هو نظام شبكة طاقة يتألف من مجموعة متنوعة من معدات توزيع الطاقة ومنشآت توزيع الطاقة لتحويل الجهد وتوزيع الطاقة الكهربائية مباشرةً على المستخدمين النهائيين. كجزء من نظام الطاقة ، يواجه نظام توزيع الطاقة المستخدمين النهائيين مباشرةً ، ويؤثر كمالها بشكل مباشر على موثوقية وجودة استهلاك الطاقة لغالبية المستخدمين ، لذلك يتمتع بمكانة مهمة في نظام الطاقة. لذلك ، من أجل تجنب الحوادث الخطيرة مثل تقادم المعدات ، ونضوب المعدات ، وانقطاع التيار الكهربائي ، والحريق وانفجار المعدات بسبب ارتفاع درجة الحرارة ، يمكن أن تتجنب مراقبة درجة الحرارة على المدى الطويل لكل عقدة كهربائية الأعطال الخطيرة التي قد تسبب إصابات شخصية واقتصادية خسارة للمستخدمين.
الكلمات الرئيسية: نظام مراقبة درجة الحرارة اللاسلكي ، مستشعر درجة الحرارة اللاسلكي 433 ميجا هرتز ، مستشعر درجة الحرارة اللاسلكي
ملخص المشروع
هذا المشروع هو مشروع توزيع الطاقة في مصنع في الفلبين. يتم استخدامه في خزانة توزيع الطاقة 32kV ويجب أن تكون مجهزة بمنتجات قياس درجة الحرارة اللاسلكية لتحقيق مراقبة آمنة لدرجة الحرارة. درجة حرارة بيئة العمل لجهاز الاستشعار تلبي متطلبات -50 ℃ إلى +125 ℃. اختر مستشعر الطاقة الحثي ATE400 CT الخاص بنا ، واستخدم جهاز الإرسال والاستقبال ATC400 لتوصيل جهاز عرض درجة الحرارة. من أجل السلامة والفوائد الاقتصادية ، يوصى بإجراء مراقبة في الوقت الفعلي لدرجة الحرارة في كل عقدة كهربائية في غرفة توزيع الطاقة.
تصميم المنتج
تم تطوير معدات قياس درجة الحرارة اللاسلكية ARTM-Pn وفقًا لمواصفات معدات قياس درجة الحرارة اللاسلكية ، NB / T 42086-2016. إنها مناسبة للمفاتيح الكهربائية الداخلية من 3 إلى 35 كيلوفولت ، بما في ذلك المفاتيح الكهربائية المدمجة ، ومفاتيح عربة اليد ، والمفاتيح الثابتة ومجموعة المفاتيح الكهربائية ذات الشبكة الحلقية. كما أنها مناسبة للمفاتيح الكهربائية ذات الجهد المنخفض 0.4 كيلو فولت مثل المفاتيح الثابتة ومفاتيح الدرج. يمكن تثبيت مستشعرات درجة الحرارة اللاسلكية في أي نقطة تسخين في المفاتيح ، ويستخدم الجهاز تقنية نقل البيانات اللاسلكية لنقل بيانات درجة الحرارة المراقبة في الوقت الفعلي ويعرض هذه البيانات على ARTM-Pn محليًا. بالإضافة إلى ذلك ، يمكن توصيله بالشبكة عبر منفذ RS485 للمراقبة الذكية عن بُعد.
هناك ثلاثة أنواع من مستشعرات درجة الحرارة اللاسلكية من سلسلة ATE وثلاث طرق للتركيب في المقابل ، أي النوع المثبت بمسامير ، والنوع المثبت بالحزام والنوع المربوط. النوع المُثبت بمسامير مناسب للاستخدام في الوصلات بين الكبل وقضيب الناقل والمفاصل بين الكبل وفاصل الاتصال. النوع المثبت بالحزام مناسب للاستخدام عند تحريك الملامسات والتلامسات الثابتة للقاطع ومفاصل الكابلات وقضيب التوصيل. النوع المربوط مناسب للاستخدام في تحريك جهات الاتصال ، وقضبان التوصيل ، والكابلات والمفاصل بين قضيب الناقل والكابل.

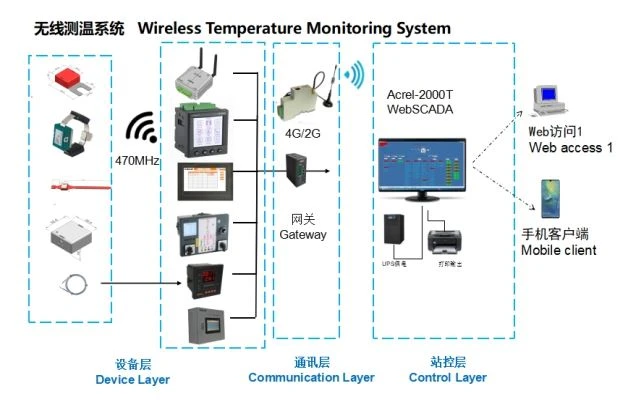

شبكة Tepology
يعد نظام مراقبة درجة الحرارة اللاسلكي مناسبًا للمفاتيح الكهربائية الداخلية من 3 إلى 35 كيلوفولت ، بما في ذلك المفاتيح المدمجة ، والمفاتيح الكهربائية اليدوية ، والمفاتيح الثابتة ومجموعة المفاتيح ذات الشبكة الحلقية. كما أنها مناسبة للمفاتيح الكهربائية ذات الجهد المنخفض 0.4 كيلو فولت مثل المفاتيح الثابتة ومفاتيح الدرج.
يتم إرسال تبادل المعلومات بين مستشعر درجة الحرارة اللاسلكي والمضيف من خلال الإشارات اللاسلكية ، والتي لن تؤثر على أداء العزل للنظام وهي آمنة للاستخدام. نظام قياس درجة الحرارة اللاسلكي قابل للتطبيق بشكل أساسي في المجال الصناعي. يمكنه مراقبة درجة حرارة وصلات الكابلات ذات الجهد العالي واتصالات خزانة المفاتيح ذات الجهد العالي في الوقت الفعلي ، بحيث يمكن لموظفي التشغيل والصيانة فهم حالة التشغيل في الموقع عن بُعد.
ميزات نظام مراقبة درجة الحرارة اللاسلكي
(1) وحدة قياس درجة الحرارة اللاسلكية آمنة وموثوقة وسهلة التركيب والصيانة. إنها مناسبة لمراقبة درجة الحرارة عند الجهد العالي والتلامس الحالي العالي للمفتاح الأوسط. لا يلزم تغيير هيكل الجهاز قيد الاختبار.
(2) يمكن لنظام قياس درجة الحرارة اللاسلكي بأكمله الاتصال لاسلكيًا ، كما أن نقل الإشارة مريح.
(3) يتمتع نظام قياس درجة الحرارة اللاسلكي بقدرة قوية على مقاومة التداخل ، وقدرته على مقاومة التداخل ضد تداخل النبض ، والتداخل العابر السريع ، والإشعاع الكهروستاتيكي ، وإشعاع المجال الكهرومغناطيسي ، وما إلى ذلك ، قد وصل إلى المستوى الوطني ذي المستويات الأربعة ، والتشغيل الجهاز لا يؤثر على فتح وإغلاق مفتاح الجهد المتوسط إجراءات التشغيل والحماية.
(4) التطبيق في الصناعة (الفحم والصلب والبترول والكيماويات) ومحطات الطاقة والمدارس والمستشفيات والبناء البلدي ومرافق النقل (المطارات ومحطات السكك الحديدية) والمباني التجارية ومراكز المؤتمرات والمعارض وتوليد الطاقة الكهروضوئية والطاقة الجديدة و مجالات أخرى.
المنتج
① نوع البطارية اللاسلكية استشعار درجة الحرارة
شكل | نوع | وظيفة |
| ATE100 | مستشعر درجة حرارة لاسلكي مثبت بمسامير مناسب لمخرج شريط الناقل وتداخل الكابل. |
| ATE100 م | مستشعر درجة حرارة لاسلكي مغناطيسي ， مثبت في جهات اتصال قاطع الدائرة وشريط ناقل. |
| ATE100P | مستشعر درجة حرارة لاسلكي سلبي من النوع المرتبط ، IP68 ، مناسب للخارج. |
| ATE200 | مستشعر درجة حرارة لاسلكي سلبي من النوع المربوط ، مثبت في شريط الناقل ومفاصل الكابلات. |
| ATE200P | مستشعر درجة حرارة لاسلكي من النوع المثبت بمسامير ، IP68 ، مناسب للخارج. |
مستشعر درجة حرارة لاسلكي يعمل بتقنية CT
شكل | نوع | وظيفة |
| ATE400 | مستشعر درجة حرارة لاسلكية من النوع المربوط ، مثبت بواسطة حزام من السبائك. |
③ جهاز إرسال واستقبال لاسلكي
شكل | نوع | وظيفة |
| ATC450 | جهاز الإرسال والاستقبال اللاسلكي ، يمكنه استقبال البيانات من 60 ATE100 / ATE100M / ATE100P / ATE200 / ATE200P ، 1 RS485 (Modbus-RTU) |
| ATC600 | جهاز الإرسال والاستقبال اللاسلكي ، يمكنه استقبال البيانات من 240 ATE100 / ATE100M / ATE100P / ATE200 / ATE200P ， 1 RS485 (Modbus-RTU) |
④ محطة العرض
شكل | نوع | وظيفة |
| ARTM-Pn | جهاز قياس درجة الحرارة اللاسلكي ، يمكنه استقبال البيانات من 60 جهاز استشعار ATE ، 1 RS485，4DI / 2DO |
| ARTM-8 | مقياس التحكم في درجة الحرارة الذكي ， 8 قنوات قياس درجة الحرارة ، حساس PT100) |
 | ATP007 / ATP010 | 7 بوصة تعمل باللمس 10 بوصة تعمل باللمس |
التركيب
استنتاج
في تطبيق منشآت توزيع الطاقة الحالية&، تعتبر سلامة توزيع الطاقة للمحطات الفرعية ذات أهمية قصوى. يمكن أن يستهدف تطبيق منتجات قياس درجة الحرارة اللاسلكية من Acrel في الهندسة الكهربائية لمشروع مصنع في الفلبين خزانات تبديل الجهد العالي والمنخفض. راقب درجة حرارة نقاط التوصيل الكهربائية مثل مفاصل اللفة ، وملامسات قاطع الدائرة ، ومفاصل الكابلات ، وما إلى ذلك ، لمنع مقاومة التلامس المفرطة الناتجة عن الأكسدة والرخاوة والغبار وعوامل أخرى أثناء التشغيل وتوليد الحرارة كخطر خفي ودرجة الحرارة عبر الإنترنت المراقبة يمكنها تحسين سلامة المعدات ، وتعكس حالة تشغيل المعدات في الوقت المناسب وبطريقة مستمرة ودقيقة ، وتجنب حوادث السلامة ، وتقليل معدل حوادث المعدات.
