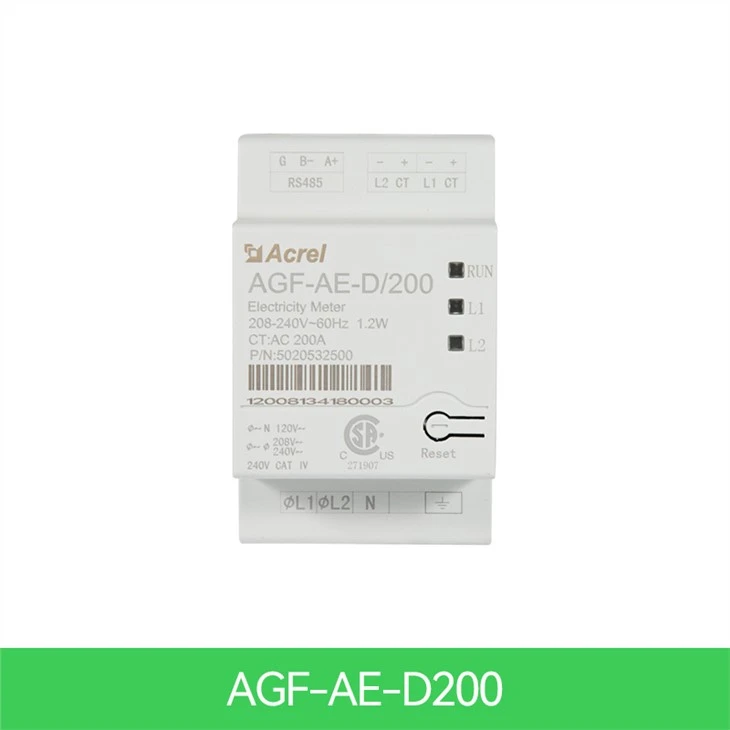

عداد النظام الشمسي

في نظام عاكس واحد ، يتم توصيل العداد مباشرة بالعاكس. إذا كان العاكس الخاص بك يحتوي على مقياس درجة إيرادات مدمج (RGM ؛ يشار إلى العاكس على أنه عاكس درجة الإيرادات) ، يمكنك توصيل عداد خارجي على نفس الناقل مثل RGM. أكريل لديها AGF-AE-D / 200 أنهى تقرير اختبار الانبعاثات والإشعاع الذي تم إجراؤه بواسطة التوافق الكهرومغناطيسي وفئة لجنة الاتصالات الفيدرالية (FCC) للصناعة&أمبير ؛ سكني.

خدمة العدادات الكهربائية			الوحدات
	AGF-AE-D / 100	AGF-AE-D / 200
تصنيف الجهد- LinetoN	120		V
خط الجهد-Lineto المقدر	208/240		V
تمديد نطاق الجهد	88%~110%
تردد التيار المتردد	60		هرتز
الشبكات المدعومة	L1 / L2 / N / PE
استهلاك الطاقة	1.2		W
تواصل
واجهات اتصالات العداد	RS 485
وقت الاستجابة	≤1		S
دقة العداد
تصنيف RMS الحالي	100	200	A
1 % -100 % من CT الحالية	±0.5	±0.5	%
المحولات الحالية
عدد محولات التيار الموردة	2
أبعاد	I.D:15O.D:35	70.5×54.5×39(H×W×D)	مم
الامتثال القياسي
أمان	UL1741
مواصفات التثبيت
الأبعاد (H × W × D)	54.1×87.8×52		مم
وزن	0.2		كلغ
نطاق الحرارة الشغالة	-30~55		℃
الرطوبة النسبية (بدون تكاثف)	5-90		%
نوع التركيب	DIN- السكك الحديدية ، 35 مم

	دقة AGF-AE-D / 100: 100 أ AGF-AE-D / 200: 200 أ تكرار 60 هرتز مزود الطاقة (إمداد ذاتي) AC85 ～ 265V أو DC100 ～ 350V ؛ استهلاك الطاقة ≤10VA استهلاك المدخلات أقل من 0.2VA
استهلاك المدخلات أقل من 0.2VA البعد (L * W * H) 54.1 * 87.8 * 52 ملم التركيب ضجيج 35 ملم

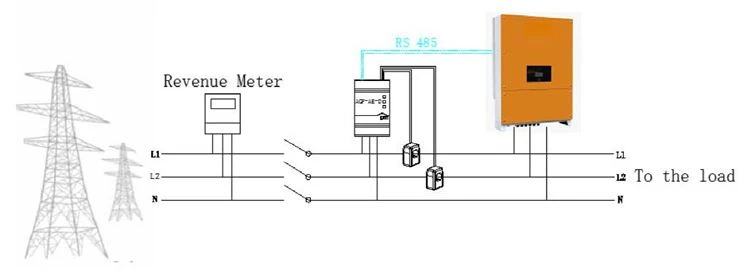

لدينا عداد الطاقة الكهروضوئية / عاكس الطاقة الشمسية في نظام عاكس واحد ، يتم توصيل العداد مباشرة بالعاكس. إذا كان العاكس يحتوي على مقياس درجة إيرادات مدمج (RGM ؛ تتم الإشارة إلى العاكس إلى عاكس درجة الإيرادات) ، فيمكن لعملائنا توصيل عداد خارجي على نفس الحافلة مثل RGM.

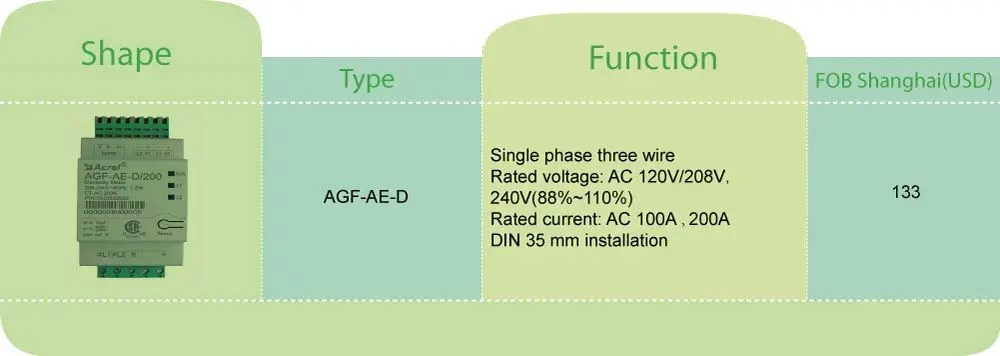

نوع	وصف الوظيفة
AGF-AE-D / 100	1. التحكم في الطاقة لنظام تخزين الطاقة الكهروضوئية 2. قياس الطاقة الكاملة ، تحديث البيانات عالي السرعة 3. تثبيت Din Rail 4. سهل التركيب بواسطة محولات تيار خارجية ثنائية النواة 0-100A
AGF-AE-D / 200	1. التحكم في الطاقة لنظام تخزين الطاقة الكهروضوئية 2. قياس الطاقة الكاملة ، تحديث البيانات عالي السرعة 3. تثبيت السكك الحديدية الدين 4. سهل التركيب بواسطة محولات تيار خارجية ثنائية النواة 0-200A

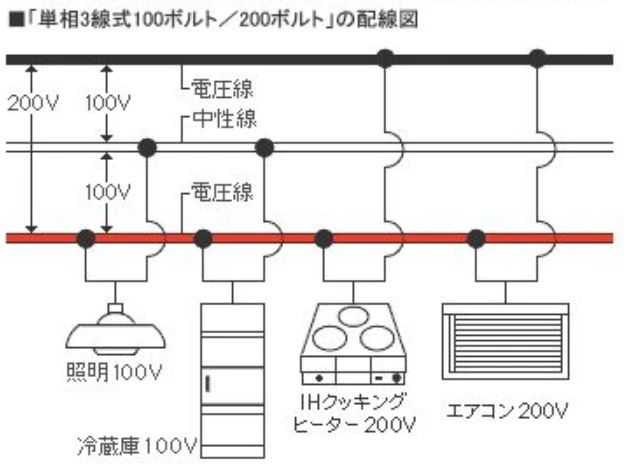

* مرحلة واحدة 2 قناة 3 سلك

* الفولطية المقدرة AC 120V / 208V، 240V (88٪ ~ 110٪) * التيار المقدر: AC 100A

* التردد المقدر: 60 هرتز

* الاتصالات: RS485 ، بروتوكول SunSpec

* تم تثبيت UL1741 في خرج المحولات والمحولات وأجهزة التحكم ومعدات نظام الترابط للاستخدام مع موارد الطاقة الموزعة

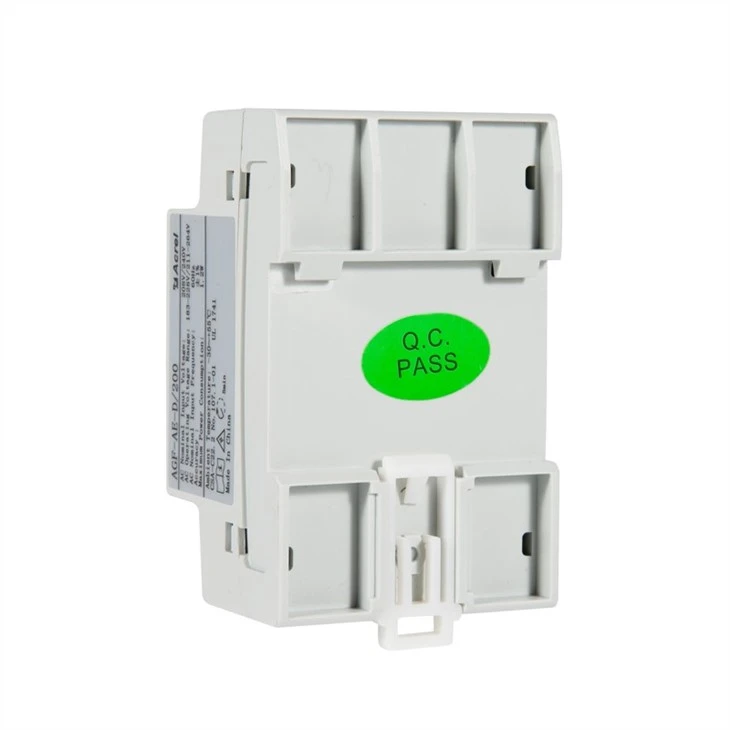

(تثبيت سكة حديد 35 مم)

1. قم بإيقاف تشغيل طاقة التيار المتردد قبل تثبيت المحولات الحالية.

2. قم بتثبيت CT حول الموصل المراد قياسه. يمكن فتح المحولات المقطعية المشقوقة لثلاث تركيبات حول الموصل. قد يتم تأمين ربطة كابل من النايلون حول الجزء العلوي من CT لمنع الفتح العرضي.

3. قم بتثبيت CT مع السهم الذي يشير إلى الشبكة لقياس الاستهلاك أو التصدير.

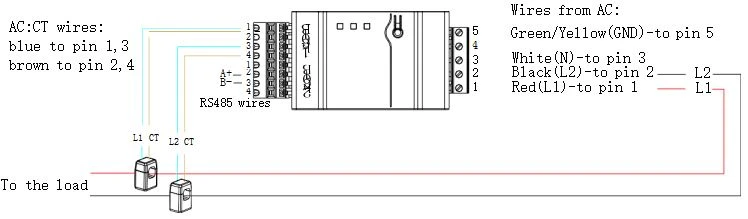

إذا كنت تقوم بتوصيل العداد بالعاكس ، فراجع مخطط التوصيل.

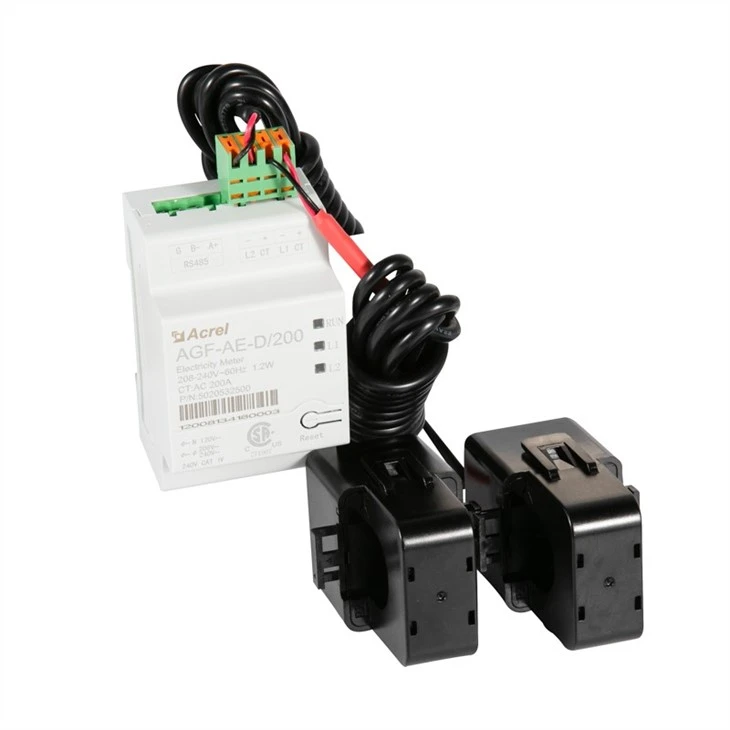

يتم تعبئة المحول الحالي مع العداد.
