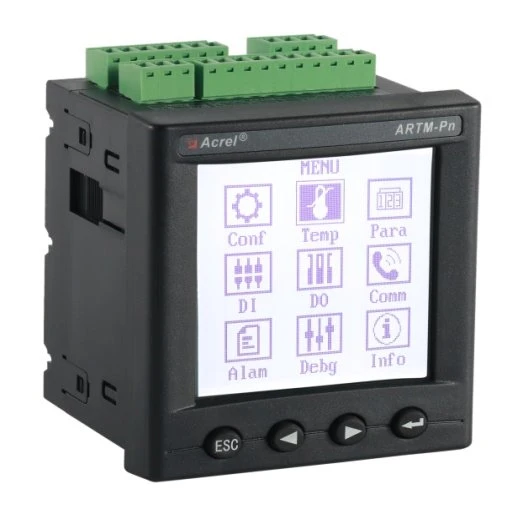

مراقبة درجة الحرارة متعددة القنوات

تم تطوير معدات قياس درجة الحرارة اللاسلكية ARTM-Pn وفقا للمواصفات الخاصة بمعدات قياس درجة الحرارة اللاسلكية، NB/T 42086-2016. وهي مناسبة لمفاتيح التبديل الداخلية 3-35kV ، بما في ذلك المحول المدمج ، ومفاتيح تبديل العربات اليدوية ، ومفاتيح التبديل الثابتة ومفاتيح التبديل ذات الشبكة الحلقية.

كما أنها مناسبة لمفاتيح التبديل ذات الجهد المنخفض 0.4 كيلو فولت مثل المفاتيح الثابتة ومفاتيح تبديل الدرج. يمكن تثبيت أجهزة استشعار درجة الحرارة اللاسلكية في أي نقطة تدفئة في switchgear ، ويستخدم الجهاز تقنية نقل البيانات اللاسلكية لنقل بيانات درجة الحرارة المراقبة في الوقت الحقيقي ويعرض هذه البيانات على ARTM-Pn محليا. وبالإضافة إلى ذلك، يمكن أن تكون شبكة عبر منفذ RS485 للرصد الذكي عن بعد.

العناصر		ملامح
مجس		ATE100، ATE200، ATE300B، ATE300، ATE400
إدخال مصنف	وضع الأسلاك	3P3L أو3P4L
	ضغط	100 فولت
	حالي	5A
	تردد	50 هرتز
تصنيف الدقة	التيار、 الجهد	0.5 فئة
	الطاقة النشطة	0.5 فئة
	قوة رد الفعل	0.5 فئة
	طاقة	0.5 فئة
مصدر الطاقة		AC85 ~ 265V، DC100 ~ 300V
استهلاك الطاقة		8 واط
انتقال	بروتوكول	مودبوس-RTU
	معدل البث بالباود (bps)	2400、4800、9600、19200
وسط	درجة الحرارة	-10°C ~55°C
	رطوبة	≤95٪
	ضغط جوي	86kPa ~ 106kPa
MTBF		≥50000 ساعة

	مستشعر درجة الحرارة اللاسلكية ATE400 قياس درجة الحرارة اللاسلكية؛ قياس 240 نقطة؛ 1 RS485 الاتصالات التسلسلية، Modbus-RTU؛ 2 مرحلات الإنذار؛ تكييف إمدادات الطاقة مع التيار المتردد /DC 220V، AC/DC110V دين السكك الحديدية التثبيت
Aجهاز استشعار درجة الحرارة اللاسلكية TE200 قياس درجة الحرارة اللاسلكية؛ قياس 60 نقطة؛ 1 RS485 الاتصالات التسلسلية، Modbus-RTU؛ يتأقلم مصدر الطاقة مع DC24V.

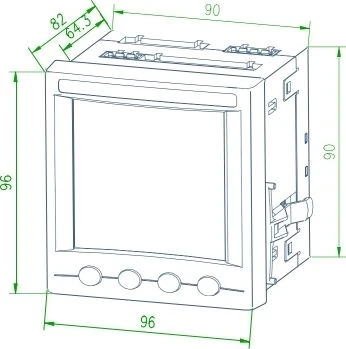

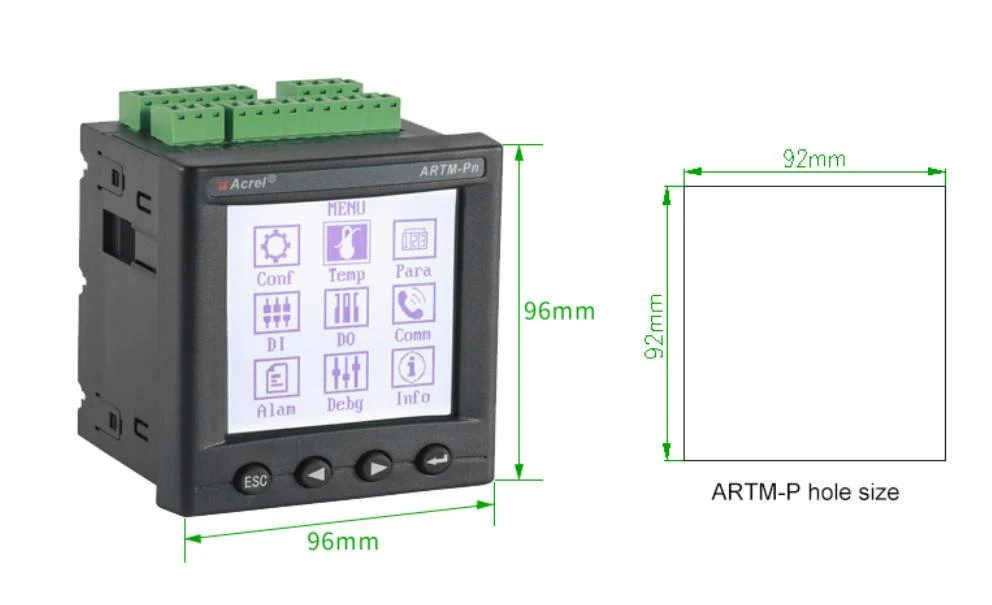

96* 96 * 39mm (L * W * H)

4-طريقة الإدخال الرقمي 2-اتجاه ترحيل الإخراج العمل امدادات الطاقة

اللاسلكية قياس درجة الحرارة RS485 الاتصال الحل النموذجي

1)

2)

3)

تتكون سلسلة ARTM الكهربائية الاتصال عبر الإنترنت جهاز قياس درجة الحرارة من جهاز استشعار قياس درجة الحرارة اللاسلكية ومحطة استقبال / عرض. يمكن تحميل جميع بيانات درجة الحرارة إلى نظام قياس درجة الحرارة اللاسلكية لتحقيق المراقبة الشاملة للاتصالات الكهربائية في عملية التحويل والتوزيع.

وقد تم تجهيز مجلس الوزراء واردة الرئيسية ذات الجهد المنخفض مع 6 نقاط. وقد تم تجهيز مجلس الوزراء مكثف مع 3 نقاط. وقد تم تجهيز مجلس الوزراء المنتهية ولايته مع 3 نقاط لكل دائرة.
