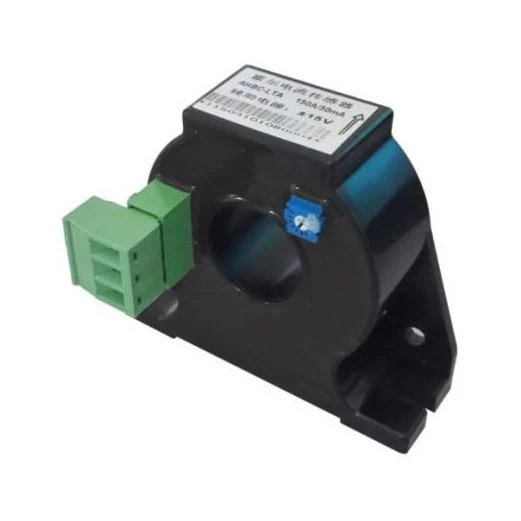

ويسمى المغلق حلقة استشعار قاعة الحالية أيضا قاعة الاستشعار المغناطيسي موازنة الحالية. وهو يتضمن النظرية المذكورة مع نظرية التوازن المغناطيسي. وبعبارة أخرى، يركز مركز المجال المغناطيسي الحديدي المجال المغناطيسي المتولد عن التيار الأولي ويطبقه على مكون القاعة. ثم يتم تضخيم إخراج إشارة الجهد من مكون القاعة ويصبح مدخل مكبر للصوت الطاقة. يتدفق الناتج الحالي المقابل من خلال الملف التعويضي الثانوي. المجال المغناطيسي الناتج عن لفائف ثانوية هو عكس المجال الذي تم إنشاؤه بواسطة التيار الأساسي. وبهذه الطريقة، يعوض المجال الرئيسي ويخفض ناتج القاعة تدريجيا. عندما يكون الحقل الأساسي مساويا للحقل الثانوي ويحافظ تيار الإزاحة على استقراره ، فهو التوازن المغناطيسي. تتكون هذه الدائرة بشكل رئيسي من مكون تحويل الكهرومغناطيسية ومكبر صوت الدائرة ودائرة تعويض القيادة.
1 شرح للنوع
2المواصفات والحجم (وحدة：مم)

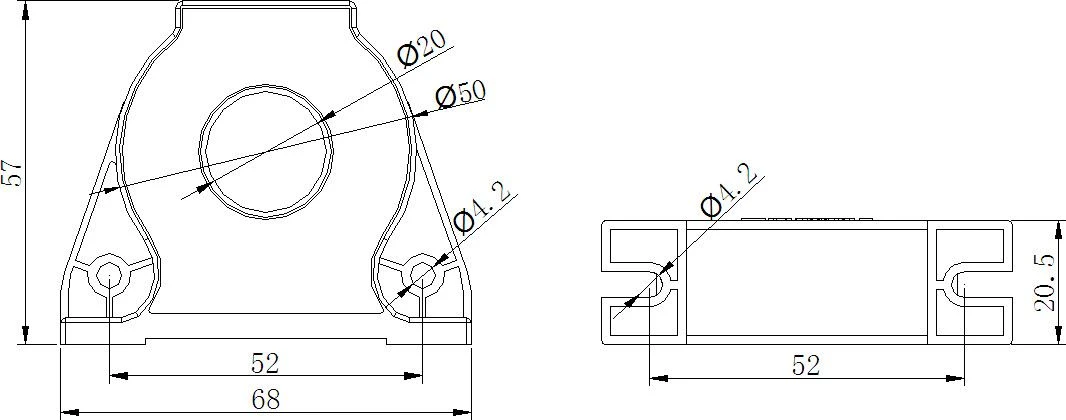

2.1 حجم المخطط التفصيلي ل AHBC-LTA
 |  |

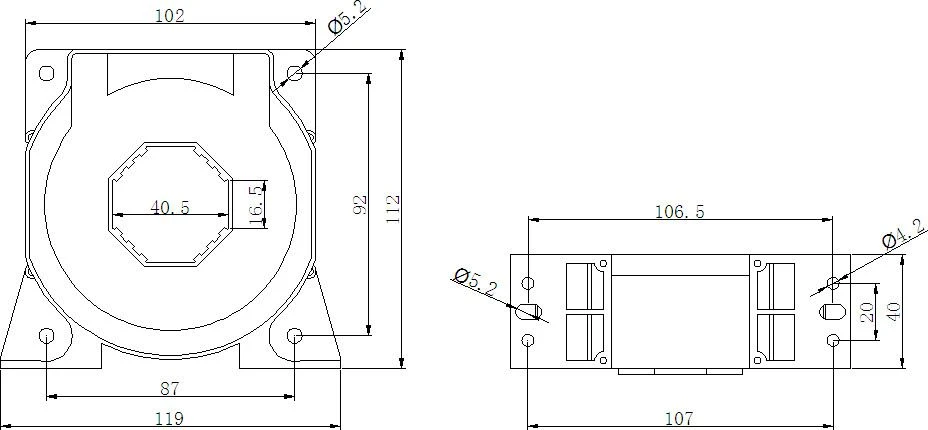

2.2حجم المخطط التفصيلي ل AHBC-LT1005
 |  |

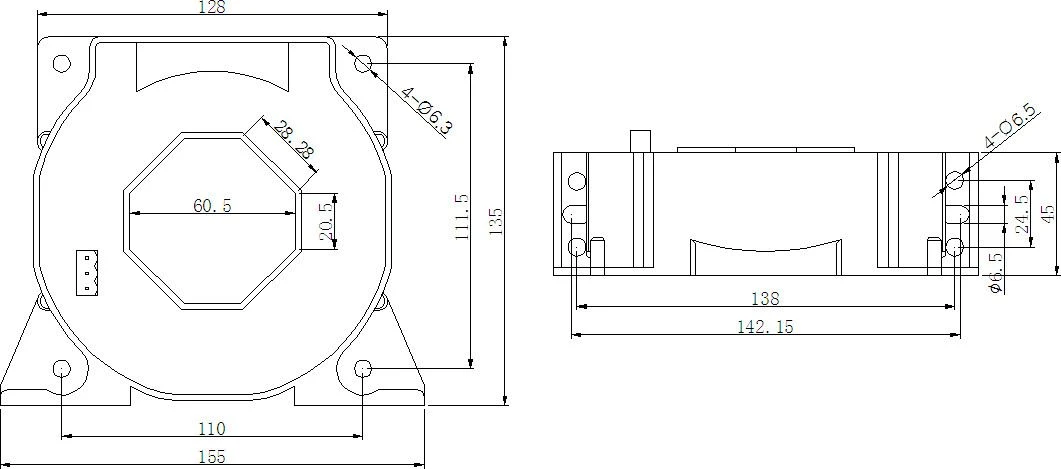

2.3 حجم المخطط التفصيلي ل AHBC-LF
 |  |
3.جداول المرجع الترافقي للمواصفات.
مواصفات | تم التصنيف الحالي | إمدادات الطاقة | إخراج مصنف | فتحة قياس (مم) | درجة الدقة |
AHBC-LTA | 100 ~ 300A | ±15 فولت | 50mA / 100mA | φ 20 | 0.5 |
AHBC- LT1005 | 1000A | ±15 فولت | 200mA | / | 0.5 |
AHBC-LF | 2000A | ±15 فولت | 400mA | / | 0.5 |
ملاحظة: يمكن قياس التيار المتردد و DC إدخال، يرجى تحديد عند الطلب.
4. طريقة الأسلاك
● تعريف محطات الأسلاك
ملاحظة: 1. يجب أن يكون متصلا الناتج التناظرية GND مع أرض السلطة.
2. يرجى تحديد اتجاه التدفق الحالي الصحيح.
