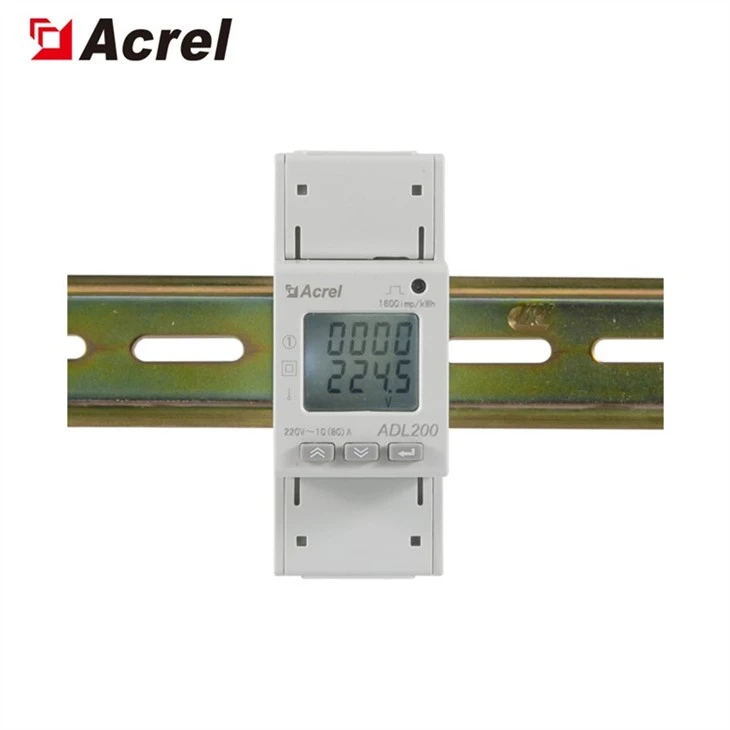

وصف

تم تصميم Acrel Din Rail Single Phase AC Energy Meter لنظام إمدادات الطاقة والشركات الصناعية والتعدين والمرافق لحساب استهلاك الكهرباء وإدارة الطلب على الكهرباء. يتميز بدقة عالية، صغيرة الحجم وتركيب بسيط. وهو يدمج قياس جميع المعلمات الكهربائية مع قياس الكهرباء الشامل.

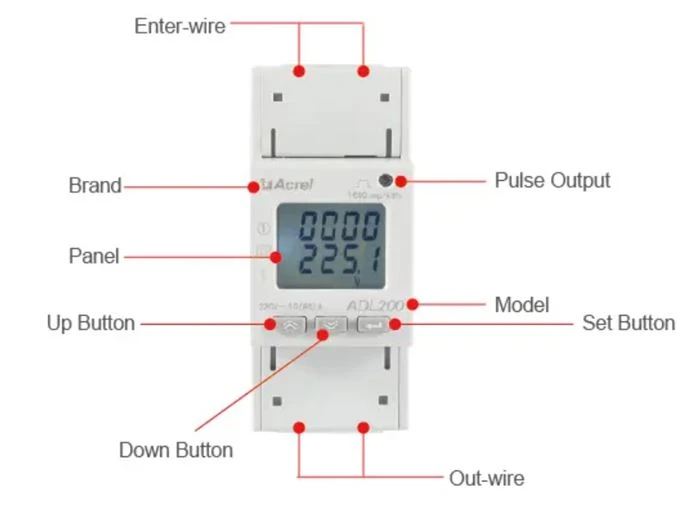

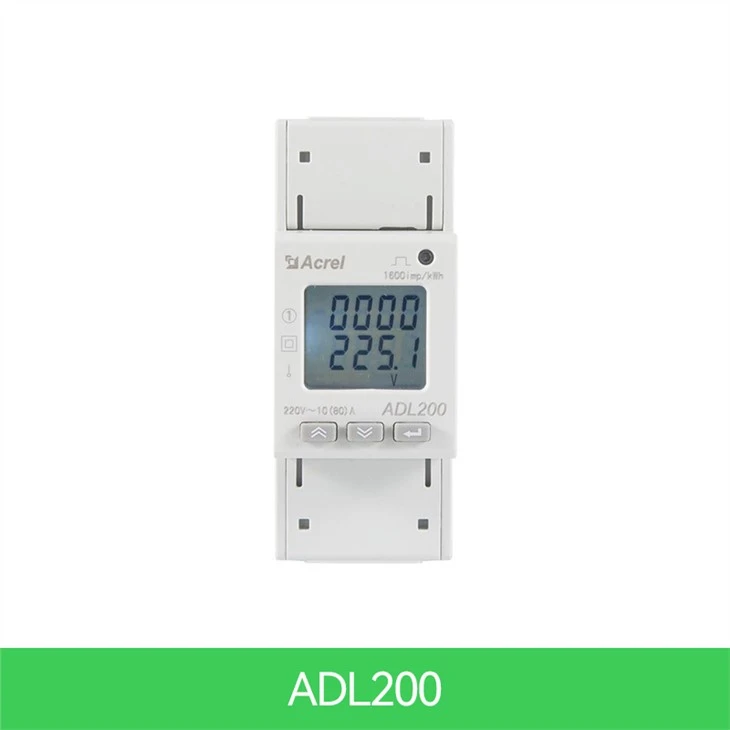

مظهر

البارامترات

الجهد المدخلات	مرجع ضغط	AC220V
	مرجع تردد	50 هرتز
	قوة استهلاك	<>
إدخال الحالي	التيار الأساسي	10A
	الحد الاقصي حالي	80A
	بدء حالي	4لإنشاءات
	استهلاك	<>
أداء القياس	دقة القياس	1فئة
أداء القياس	نطاق القياس	000000.00 ~ 99999999 كيلوواط ساعة
دقة الساعة	خطأ≤0.5s/d
نبض نشط	عرض النبض	80±20ms
نبض نشط	ثابت النبض	1000imp/ كيلو واط ساعة
انتقال	واجهه	RS485 (A+,B-)
	اتصال طريقة	الموصلات زوج الملتوية محمية
	بروتوكول	MODBUS-RTU
دالة	وصف الدالة	توفير الوظيفة
قياس كيلوواط ساعة	كيلوواط ساعة نشطة أحادية المرحلة (موجبة وسلبية)، 3 أشهر تخزين بيانات الطاقة المجمدة التاريخية	■
قياس المعلمات الكهربائية	الجهد، التيار، الطاقة النشطة، قوة رد الفعل، قوة واضحة، عامل الطاقة والتردد	■
شاشة LCD	8 بت مقطع شاشة LCD	■
البرمجة الرئيسية	3 مفاتيح لتعيين المعلمات مثل رمز، عنوان، معدل البث بالباود، متعددة التعريفات وبروتوكول الاتصالات	■
خرج النبض	نبض الطاقة النشطة outpu	■
تعريفة متعددة	تكييف 4 مناطق زمنية، قائمتان فاصل زمني، فاصل زمني 14 يوما و4 معدلات تعريفة	□
انتقال	واجهة الاتصال: RS485، بروتوكول الاتصالات: MODBUS-RTU	■

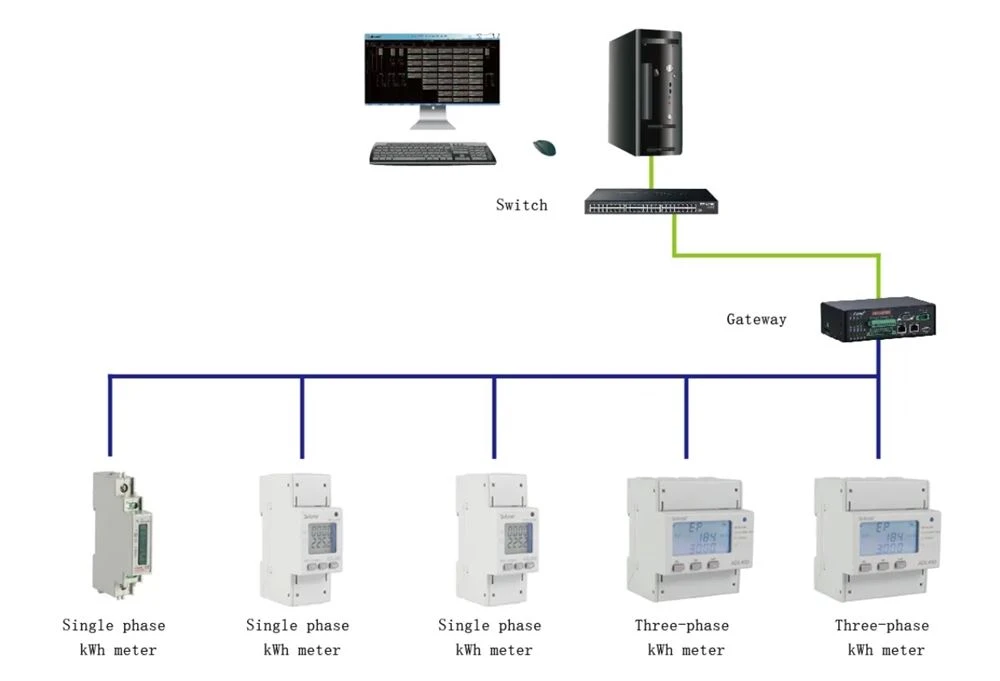

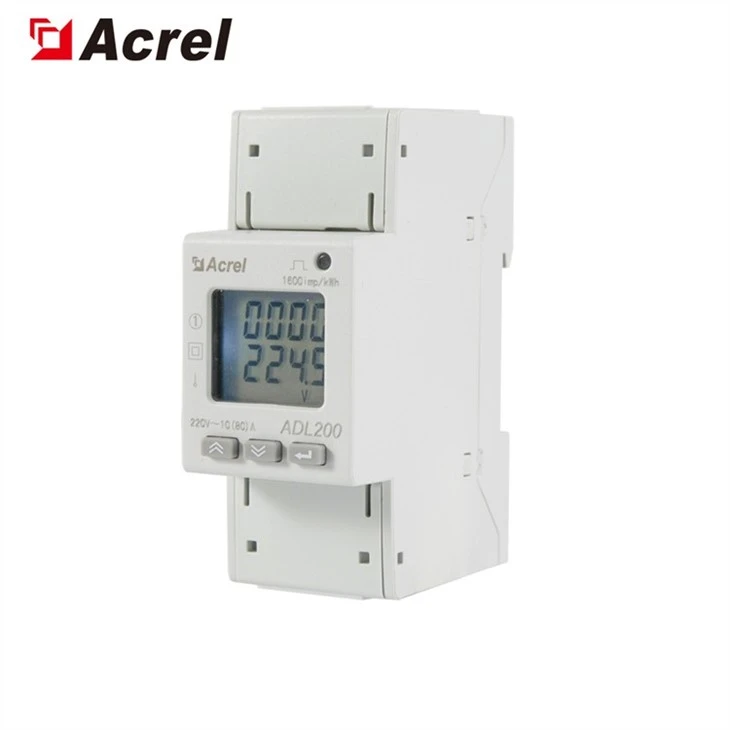

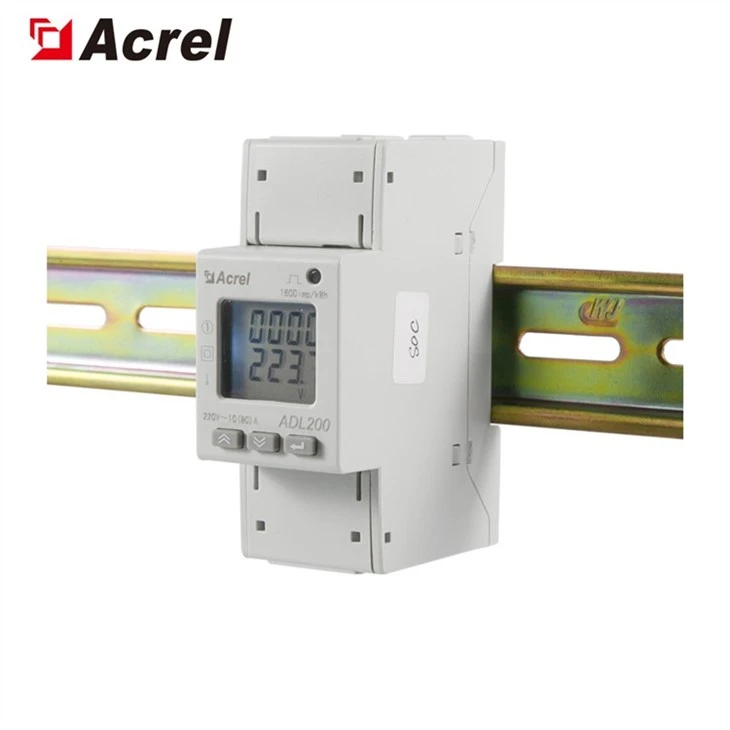

لدينا مرحلة واحدة السلطة متر يمكن اختبار مجموع كيلوواط ساعة النشطة وقياس الجهد، الحالية، والطاقة وغيرها من المعلمات الكهربائية، وأيضا مع وظيفة اختيارية RS485 Modbus RTU. من المريح مراقبة الطاقة الكهربائية وجمعها وإدارتها. وهي مزودة بمنفذ اتصالات RS485 ومكيفة مع MODBUS-RTU. يمكن استخدام ADL في جميع أنواع أنظمة التحكم وأنظمة SCADA وأنظمة إدارة الطاقة.

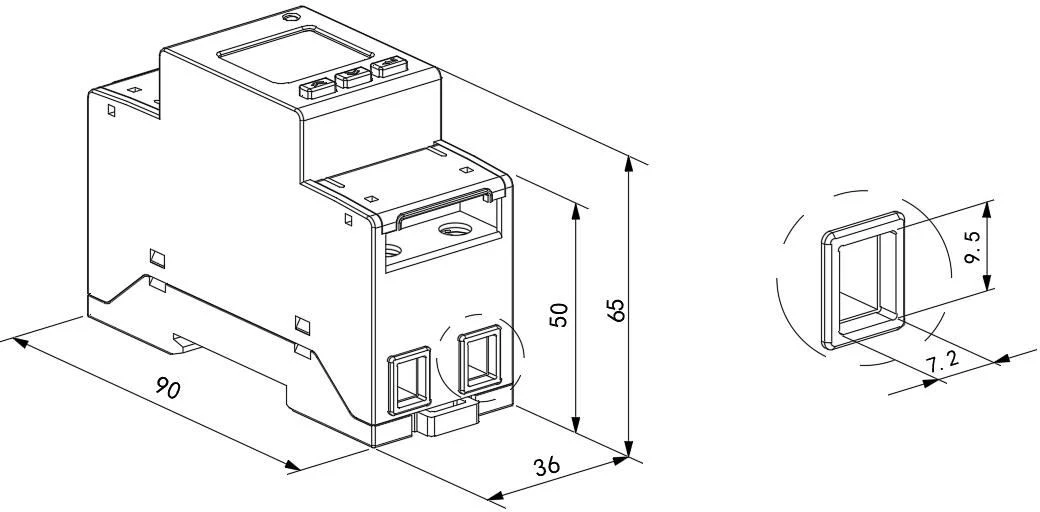

ابعاد

انقطاع الطاقة المساعدة

● فشل الأداء: ومضات متر الطاقة ولا تضيء بعد أن تعمل بالطاقة على.

● استكشاف الأخطاء وإصلاحها:

1. تحقق ما إذا كان الأسلاك من امدادات الطاقة المساعدة يتفق مع

الرسم البياني الأسلاك من الصك، وما إذا كان الأسلاك فضفاضة أو السقوط؛

2. استخدام متعددة متر لقياس ما إذا كانت قيمة الجهد المدخلات من إمدادات الطاقة المساعدة ضمن نطاق الجهد العمل العادي للأداة.

فشل إدخال الإشارة

● أداء الفشل: بعد تشغيل عداد الطاقة، لا تكون طاقة العرض أو عدد الطاقة دقيقا.

● استكشاف الأخطاء وإصلاحها:

1. تبديل واجهة العرض من متر الطاقة إلى السلطة (P النشطة، عامل الطاقة λ) واجهة، والتحقق ما إذا كان عرض السلطة سلبية وما إذا كان عامل الطاقة بين

0.9-0.95، ثم تحقق ما إذا كان يتم عكس الإدخال والإخراج من خط الإشارة الحالي (أي، يجب أن يكون الخط الوارد من التيار متسقا مع النهاية الواردة للصك)، ومتسقا مع الأسلاك على عداد الطاقة.

فشل الاتصال

● أداء الفشل: بعد تشغيل عداد الطاقة، لا يمكنه الاتصال بالكمبيوتر المضيف بشكل طبيعي.

● استكشاف الأخطاء وإصلاحها:

1. يجب أن تكون قيمة الجهد بين مخرج الاتصالات A و B من أداة القياس بين +(4.4-4.5)V؛

2. تحقق ما إذا كان يتم السلكية بطريقة سلكية الاتصالات بشكل صحيح وفقا للرسم البياني الأسلاك (أي، محطة الاتصالات A / B من الصك ينبغي أن تتوافق مع المنفذ التسلسلي الاتصالات A / B).
