محول تيار متردد تسرب التيار

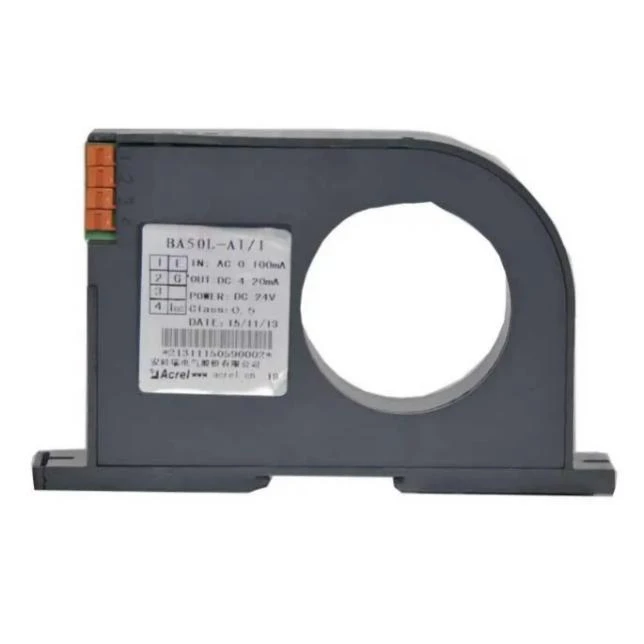

BA50L هو محول تيار متبقي محول يكتشف بشكل أساسي تيار التسرب للنظام الكهربائي. يمكنه التعرف على حالة الدوائر الكهربائية والمعدات في أي وقت لمنع الحرائق وغيرها من الحوادث الناجمة عن التسرب.

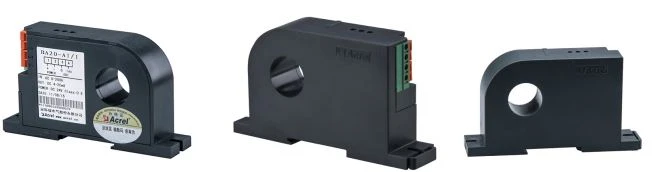

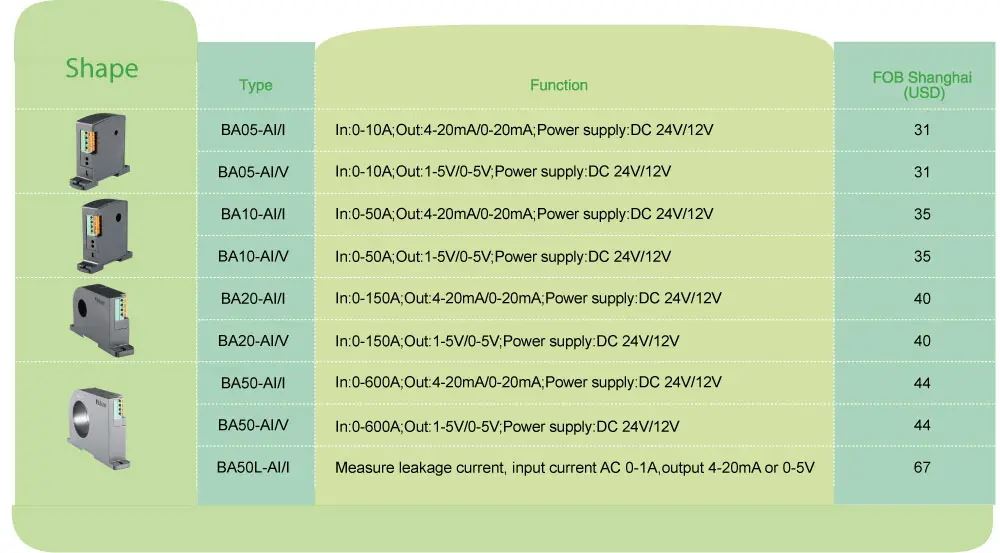

		BA05-AI / I (V)	BA10-AI / I (V)	BA20-AI / I (V)	BA50-AI / I (V)	BA50L-AI / I (V)
الطاقة المساعدة	12V العاصمة تيار مستمر 24 فولت	12V العاصمة تيار مستمر 24 فولت	12V العاصمة تيار مستمر 24 فولت	12V العاصمة تيار مستمر 24 فولت	12V العاصمة تيار مستمر 24 فولت	12V العاصمة تيار مستمر 24 فولت
استهلاك		≤1W	≤1W	≤1W	≤1W	≤1W

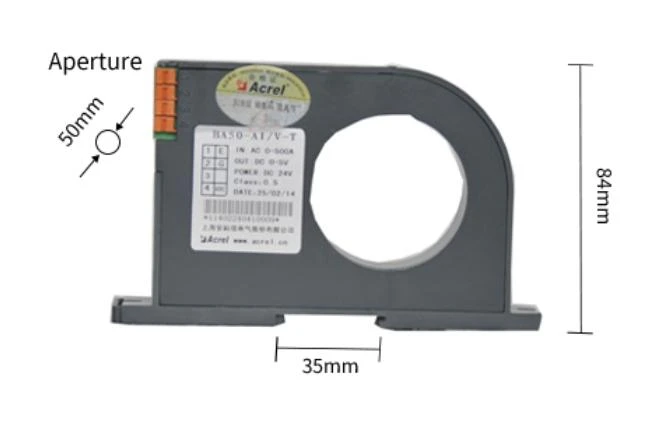

حجم الفتحة		φ5 ملم	φ10 ملم	φ20 ملم	φ50 ملم	φ50 ملم
مدخل	تيار	التيار المتردد 0 ~ (0.5 ~ 10)	تيار متردد 0 ~ (8 ~ 50) أ	التيار المتردد 0 ~ (40 ~ 200)	تيار متردد 0 ~ (60 ~ 600) أ	تيار متردد 0 ~ (0.1 ~ 1) (الحد من تيارات التسرب)
انتاج |	قيمة رمزية	DC4-20mA ، أو 0-20mA ، 0-5V ، 0-10V إلخ
	مقاومة الحمل	الناتج الحالي 500Ω ， خرج الجهد 1kΩ
فئة الدقة		0.5%
وقت الاستجابة		≤350 مللي ثانية
درجة حرارة		التشغيل: -10 إلى -55 درجة مئوية للتخزين: -25 إلى -70 درجة مئوية
معامل درجة الحرارة		≤200 جزء في المليون / ℃
التركيب		(سكة) DIN35 ، ثبت على حجرة بمسامير
المعايير		GB / T 13850

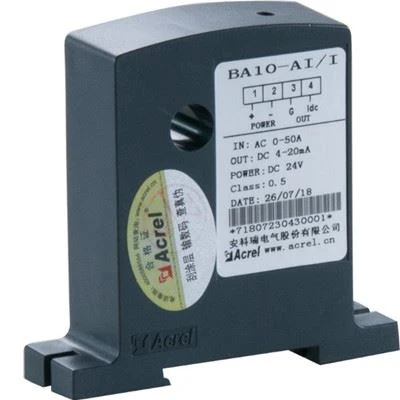

	BA10-AI / I ● التطبيق: الأتمتة الصناعية ● الإدخال: قياس التيار المتردد حتى 50 أمبير ● الزائد: 1.2 مرة من القيمة المقدرة ● الإخراج: DC 4-20mA
BA20-AI / V ● التطبيق: الأتمتة الصناعية ● الإدخال: قياس التيار المتردد حتى 200A ● الزائد: 1.2 مرة من القيمة المقدرة ● الإخراج: DC 0-5V

تطبق منتجات سلسلة BA مبدأ الحث الكهرومغناطيسي لقياس تيار التيار المتردد في شبكة الطاقة في الوقت الفعلي واستخدام تقنية تعويض التيار المستمر والخطي لعزلها وتحويلها إلى خرج إشارة تيار مستمر قياسي.

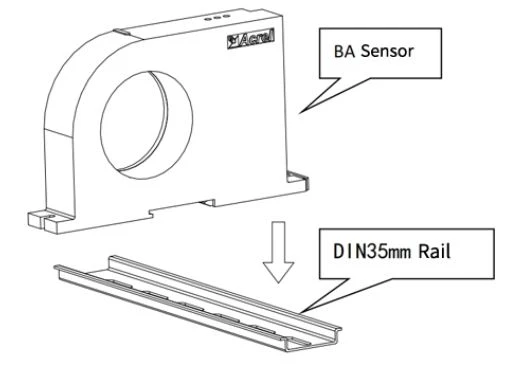

اختر مكانًا مناسبًا لتثبيت سكة DIN35mm القياسية ، وقم بتثبيت مستشعر BA على السكة ؛

على اللوحة السفلية للخزانة ، اختر مكانًا مناسبًا لفتح فتحتين ملولبتين تقابل موضع الفتحة الثابتة لجهاز الاستشعار المثبت ؛ بعد وضع المستشعر ، قم بتثبيت مسمار التثبيت

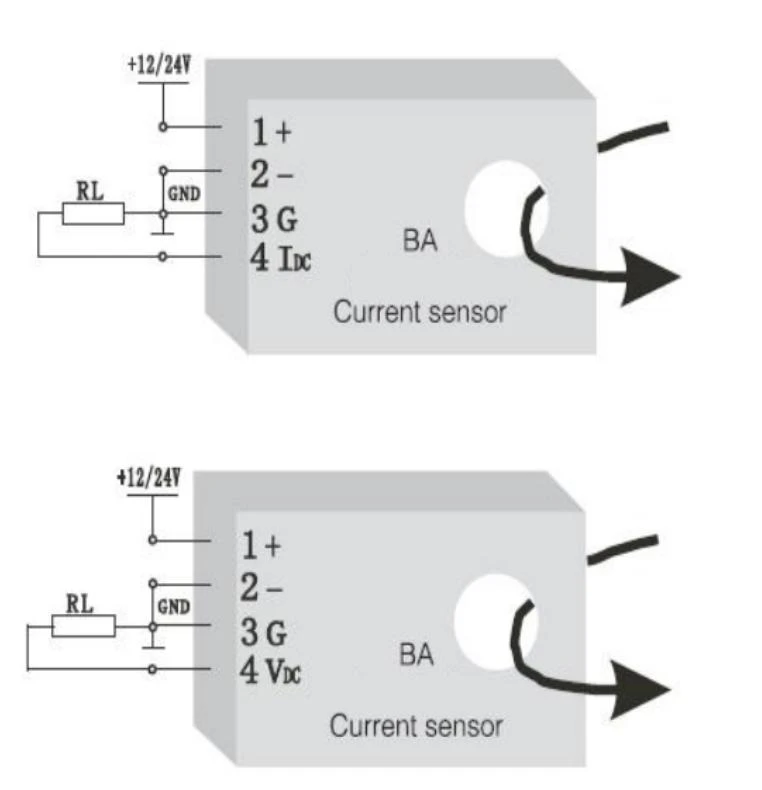

1 —— + مصدر طاقة إيجابي (لم يتم عكسه)

2 —— - الأرض الطاقة

3 —— G （الناتج الحالي سلبي ، والذي يمكن مشاركته مع مزود الطاقة）

4 —— IDC (خرج تيار إيجابي) ， VDC (خرج جهد إيجابي)
