أوفرفيوي

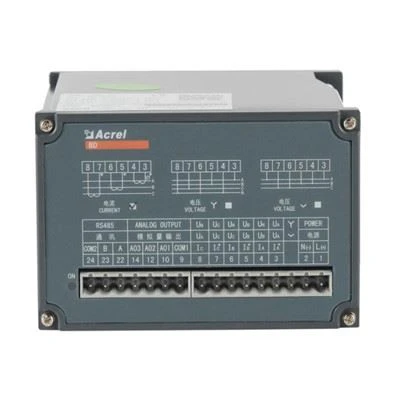

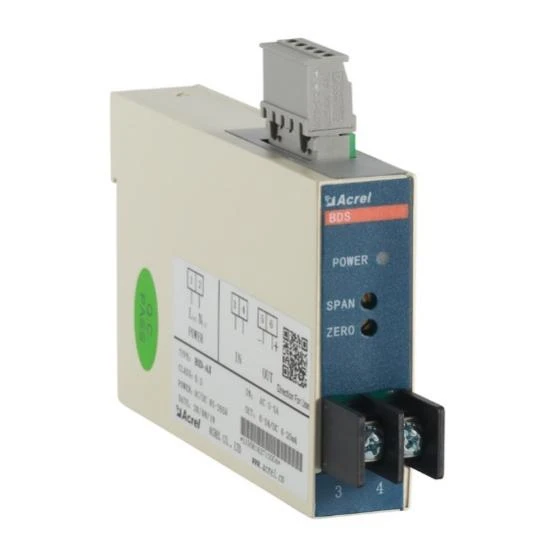

أجهزة الإرسال الكهربائية من الفئة BD هي جهاز يمكنه عزل ونقل المعلمات الكهربائية ، مثل التيار والجهد والتردد والطاقة وعامل الطاقة إلى إشارة تناظرية خطية DC أو إشارة رقمية. وهي تفي بمتطلبات المعيار الوطني GB/T13850-1998، IEC-688.

دالة

			BD-الذكاء الاصطناعي BD-AV	BD-F	BD-PF	BD-3I3 BD-3 (4)V3	BD-3(4)P BD-3(4)Q	BD-3(4)E
المرحلة والأسلاك		1P2W	√	√	√	√	√	√
		3P3W	—	—	√	√	√	√
		3P4 واط	—	—	√	√	√	√
الادخال	ضغط	ضغط	حتى 480 فولت تيار متردد
		مباشر L-N	حتى 276 فولت تيار متردد
		مع PT الخارجية	√	√	√	√	√	√
	حالي	مباشر	حتى 5A AC
	حالي	مع CT الخارجية	√	√	√	√	√	√
الناتج		القيمة العادية	DC:4-20mA、 0-20mA, 0-5V, 0-10V, وهكذا
		مقاومة التحميل	الناتج الحالي≤600Ω إخراج الجهد≥1000Ω
		محتوى تموج	<0.5% peak="">
قياس		ضغط	□	—	—	□
		حالي	□	—	—	□	□	□
		القوة النشطة/التفاعلية	—	—	—	—	□	□
		قوة واضحة	—	—	—	—	□	□
		عامل الطاقة	—	—	√	—	□	□
		تردد		√			□	□
قياس الطاقة		± كيلووات ساعة	—	—	—	—	—	√
فئة الدقة		0.5%
انتقال		واجهة:RS485 البروتوكول: مودبوس-RTU	□	□	—	□	□	□
الإخراج التناظري		DC 0-5V،0-10V،0-20mA،4-20mA
نبض الإخراج
الأبعاد (مم)		الإسكان (WXHXD)	138X76X24	119X75X55	119X75X55	112X110X75	112X110X75	112X10X75
الطاقة المساعدة			85-265V AC/DC,DC24V,DC48V
درجة الحرارة		عملية	-10 إلى 55 درجة مئوية
درجة الحرارة		خزن	-25 إلى 70 درجة مئوية
رطوبة			تصل إلى 95٪، لا التكثيف
تركيب			(سكة حديدية) DIN35 إصلاح على حجرة مع مسامير
المعايير			جيجابايت/T 13850
