وصف

تم تصميم عداد طاقة التيار المستمر الذكي من سلسلة PZ لتطبيقات مثل لوحات التيار المستمر والطاقة الشمسية ومحطات قواعد الاتصالات ومنافذ الشحن. يمكن لهذه السلسلة من الأدوات قياس الجهد والتيار والطاقة والقدرة الأمامية والعكسية في نظام التيار المستمر. يمكن استخدامه للعرض المحلي ومتصل بمعدات التحكم الصناعية وأجهزة الكمبيوتر من نظام القياس والتحكم.

يحتوي عداد الطاقة DC الذكي من سلسلة PZ أيضًا على مجموعة متنوعة من وظائف العذر الخارجية للمستخدم للاختيار من بينها: واجهة اتصال RS485 ، بروتوكول Modbus-RTU ، خرج إنذار التتابع ، الإدخال / الإخراج الرقمي. وفقًا للمتطلبات المختلفة ، من خلال مفاتيح لوحة العدادات ، يمكنك ضبط النسبة ومعلمات الاتصال

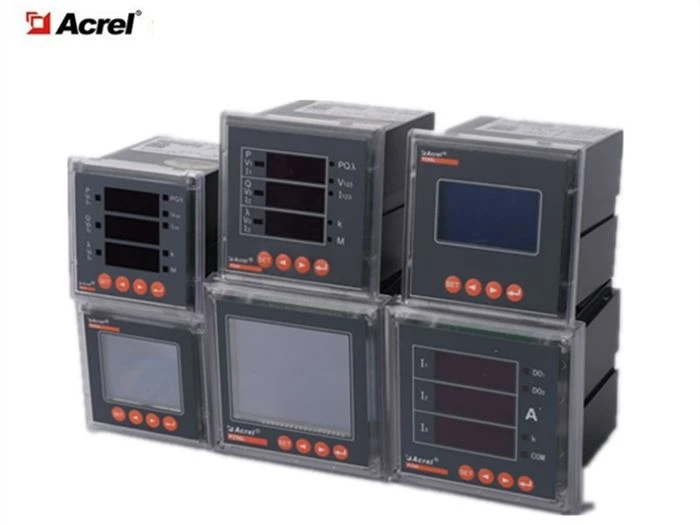

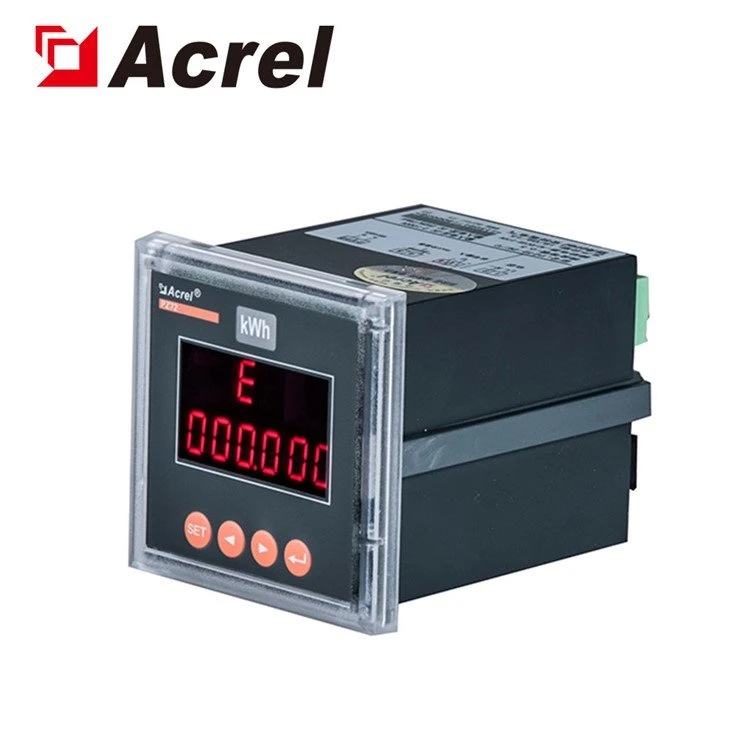

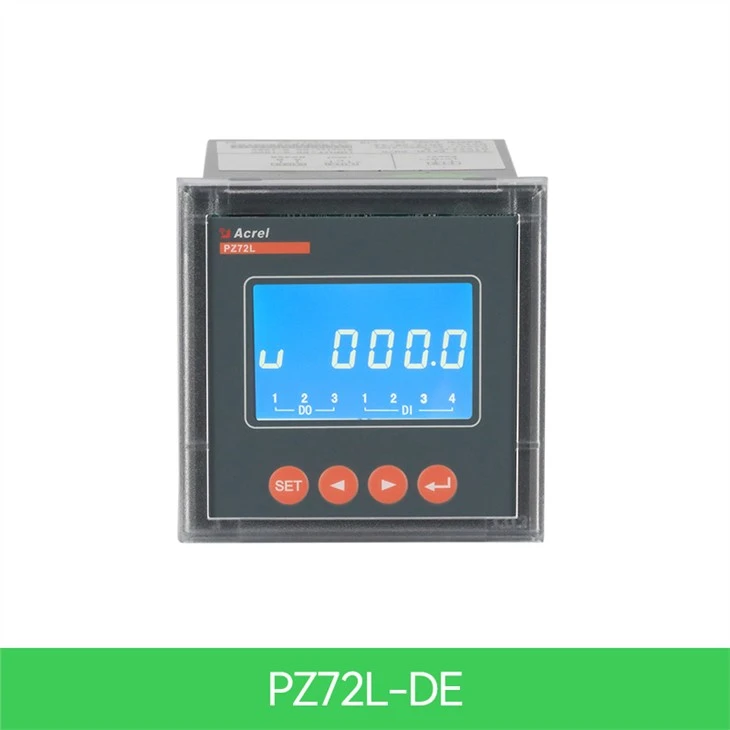

مظهر خارجي

يفي المنتج بالمتطلبات الفنية ذات الصلة لمواصفات مقياس الطاقة القياسية Q / GDW1825-2013 DC ， GB / T29318-2012 قياس الطاقة الكهربائية لشحن المركبات غير المركبات ، Q / GDW364-2009 مواصفات عداد الطاقة أحادي الطور.

المعلمات

المعلمات	قيمة
مدخل	الجهد DC	نطاق الإدخال	0～100V,0～500V,0～1000V
		مقاومة المدخلات	≥6kΩ/V
	العاصمة الحالية	نطاق الإدخال	0 ～ 2500A (مستشعر تحويلة أو هول)
		ناور	75mV الإخراج
		صالة	الناتج 0 ～ 20mA، 0 ～ 5V
		استهلاك	≤1 ميجاوات
	الزائد	.2 أضعاف تصنيف (مستمر) ؛ تصنيف 10 أضعاف لمدة 1 ثانية
فئة الدقة	0.5 فئة
نبض	الجهد والتيار: 750 فولت ، 300 أمبير ، ثابت النبض الافتراضي ： 100imp / kWh
	الجهد والتيار: 1000V ، 300A ، ثابت النبض الافتراضي ： 100imp / kWh
	الجهد والتيار: 1000V ، 200A ، ثابت النبض الافتراضي ： 100imp / kWh

دور	قياس من المعلمات الكهربائية	U, I, P
	قياس كيلوواط ساعة	كيلوواط ساعة نشط (إيجابي وسلبي) كيلوواط ساعة نشط (إيجابي وسلبي)
	تعرفة متعددة	مجموعتان من الجداول الزمنية ، يمكن تقسيم سنة واحدة إلى 4 مناطق زمنية ، كل مجموعة من الجداول الزمنية يمكن ضبطها على 12 فترة زمنية يومية ، 4 معدلات (F1 ، F2 ، F3 ، F4 هي قمم ووديان مسطحة) ، الحد الأدنى للفترة الزمنية الفترة الزمنية 15 دقيقة ، ويمكن تعيين الفترة الزمنية عبر نقطة الصفر. (فقط لمقاييس الكريستال السائل LCD)
	سجل البيانات التاريخية	يمكنه حساب الطاقة الكهربائية التاريخية في آخر 12 شهرًا (الطاقة الكهربائية بمعدلات مختلفة). (يحتوي عداد LCD فقط)
	تبديل وظيفة الإدخال والإخراج	يحتوي PZ72 على مخرجي مفتاح ومدخلان للمفتاح. يحتوي PZ96 على مخرجين للمفتاح وأربعة مداخل للمفاتيح. ناتج التبديل هو خرج الترحيل ، والذي يمكنه تحقيق&مثل ؛ التحكم عن بعد&مثل ؛ وإخراج التنبيه. لا يمكن لمدخلات التبديل جمع معلومات حالة المفتاح المحلي وعرضها فحسب ، بل يمكن أيضًا تحقيق وظيفة الإرسال عن بُعد من خلال RS485 للأداة ، أي&"إشارة بعيدة&مثل ؛ وظيفة.
	عرض	LCD أو LED
	تواصل	واجهة الاتصال: RS485 ، بروتوكول الاتصال: بروتوكول MODBUS-RTU أو DL / T645-2007 معدل الباود 1200 ، 2400 ، 4800 ، 9600 ، 19200 ، 38400 اختياري ، تم إصلاح الأشعة تحت الحمراء بسرعة 1200 بت في الثانية.
يحول	دي	إدخال اتصال جاف ، مزود طاقة مدمج للأداة ، عزل كهروضوئي
يحول	فعل	2 مخرجات مرحل ، عادة مفتوحة جهات الاتصال ، سعة 2A / 30VDC أو 2A / 250VAC
مزود الطاقة	مجال الجهد الكهربائي	85 265VAC 、 50/60 هرتز ； 20 60VDC ； 100 350VDC
مزود الطاقة	استهلاك	≤2W
مقاومة العزل	≥100MΩ
تردد الطاقة يتحمل الجهد	3 كيلو فولت / دقيقة واحدة （RMS）
بيئة	درجة حرارة	العمل ： -25 ℃ ～ +65 تخزين ： -40 ℃ ～ +80
	رطوبة	≤93٪ RH بدون تكاثف
	ارتفاع	≤ 2500m

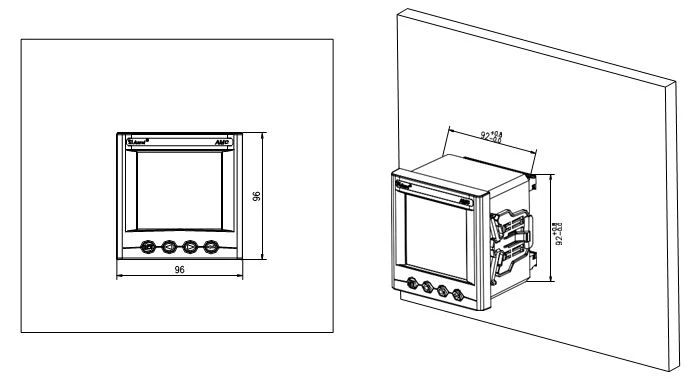

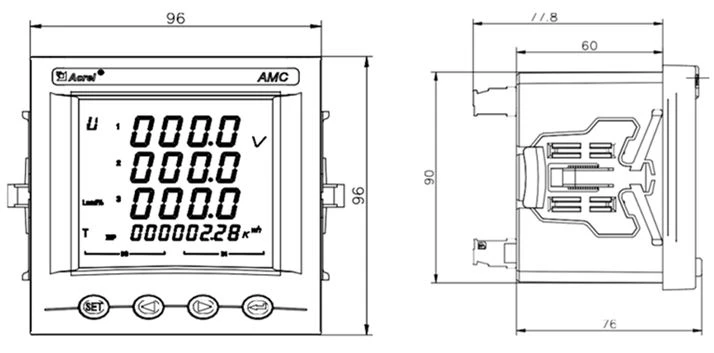

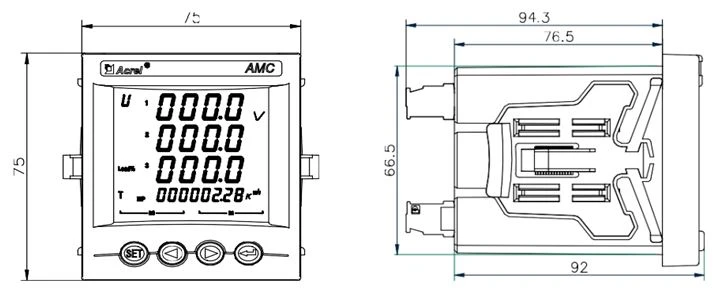

أبعاد

الخطوط العريضة	حجم اللوحة الأمامية		حجم السكن			قطع الحجم
الخطوط العريضة	العرض	ارتفاع	العرض	ارتفاع	عمق	العرض	ارتفاع
72 مترًا مربعًا	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2	75±0.2
96 مترًا مربعًا	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2	96±0.2
