Acrel يقدم حلولا لأماكن دورة الالعاب الاولمبية الشتوية في بكين

1. نظرة عامة

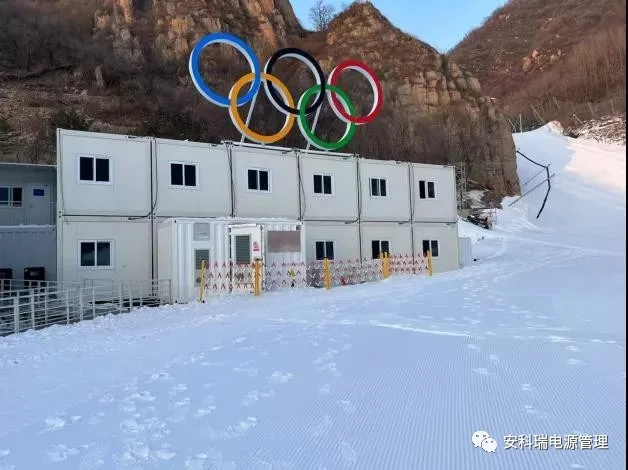

سيتم افتتاح دورة الألعاب الأولمبية الشتوية في بكين بشكل كبير في 4 فبراير 2022. وهذا حدث بارز كبير في عقدة تاريخية هامة في بلدي. إنها فرصة هامة لإظهار صورة البلاد وتطوير البلاد وإلهام الروح الوطنية. ومع اقتراب الحدث الكبير ، كشرط اساسى هام لاستضافة الالعاب الاوليمبية ، اجتذب بناء اماكن دورة الالعاب الاوليمبية الشتوية فى بكين دائما اهتماما كبيرا ، ويعد التشغيل المستقر والموثوق به لنظام امدادات الطاقة وتوزيعها فى الاماكن على رأس الاولويات .

البيئة الخارجية للموقع قاسية نسبيا، ودرجة الحرارة منخفضة إلى ناقص 20 درجة مئوية. ولضمان إمدادات الطاقة الموثوقة، يجري كل مقر اختبارات للقدرة على دعم إمدادات الطاقة وفقا لرسوم إمدادات الطاقة، ويختبر مهام إمدادات الطاقة، وإمدادات الطاقة الرئيسية، وإمدادات الطاقة الطارئة المقدمة ذاتيا لكل مكان. حالة التوريد، تشغيل الأحمال الهامة، إجراءات الحماية المرحلية، خطة الاستجابة للطوارئ، قطع الغيار، الدعم اللوجستي، إلخ. Acrel الكهربائية توفر حلولا للرصد الذكي لصناديق التوزيع والتنظيم البيئي في صناديق لدورة الالعاب الاولمبية الشتوية ، وتجري على الانترنت في الوقت الحقيقي إدارة إمدادات الطاقة ومعدات حماية الطاقة مثل صناديق فرع الكابل ، وصناديق الطاقة ATS ، وصناديق الطاقة UPS. تجمع بوابة الحوسبة الحافة البيانات الكهربائية ودرجة الحرارة والرطوبة والتكثيف ودرجة حرارة الاتصال وغيرها من البيانات داخل خزانات توزيع الطاقة في الأماكن المغلقة والخارجية وتعدلها تلقائيا لتحقيق ظروف تشغيل جيدة ، وتحقيق مراقبة ذكية من UPS إلى مفتاح الجهد المنخفض في نهاية مكان دورة الألعاب الأولمبية الشتوية ، لتوفير الدعم الطارئ في الوقت المناسب وتحسين موثوقية إمدادات الطاقة.

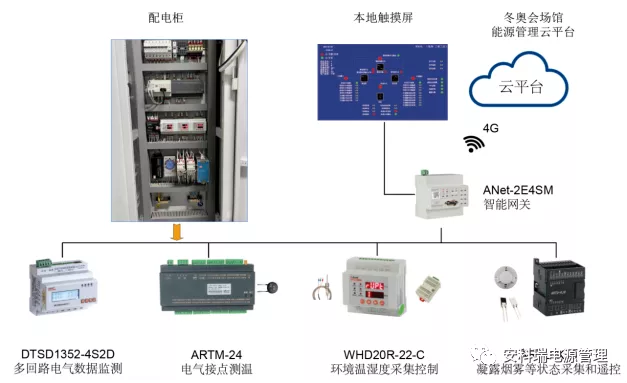

2. هيكل النظام

يمكن تقسيم النظام إلى ثلاث طبقات: طبقة جهاز الحقل وطبقة اتصال الشبكة وطبقة إدارة النظام الأساسي.

طبقة الجهاز الحقل: بما في ذلك DTSD1352-4S2D-MK، DTSD1352-4S2D، ARTM-24، WHD46-33-C، WHD20R-22-C، ARTU-KJ8 وغيرها من معدات اقتناء الإشارات، وتستخدم لجمع التشغيل الكهربائي في صناديق التوزيع في الأماكن المغلقة والخارجية المعلمات، ودرجة الحرارة الاتصال الكهربائي، ودرجة الحرارة المحيطة والرطوبة في منطقة الجزاء، والتكثيف، والدخان وغيرها من البيانات، ويمكن التحكم فيها تلقائيا من خلال المنطق المدمج للبوابة الذكية ANet-2E4SM لضبط درجة الحرارة والرطوبة للحفاظ على بيئة تشغيل جيدة داخل مربع التوزيع.

طبقة اتصال الشبكة: بما في ذلك بوابة ذكية ANet-2E4SM. تجمع البوابة بنشاط بيانات معدات طبقة الجهاز الميداني، ويمكنها إجراء تحويل البروتوكول وتخزين البيانات وتحميل البيانات إلى شاشة اللمس المحلية ومنفذ الخادم المعين من خلال شبكة 4G. معدات التحكم في درجة الحرارة والرطوبة.

إدارة المنصة: منصة كبيرة لإدارة الطاقة في الألعاب الأولمبية الشتوية.

3. الحل

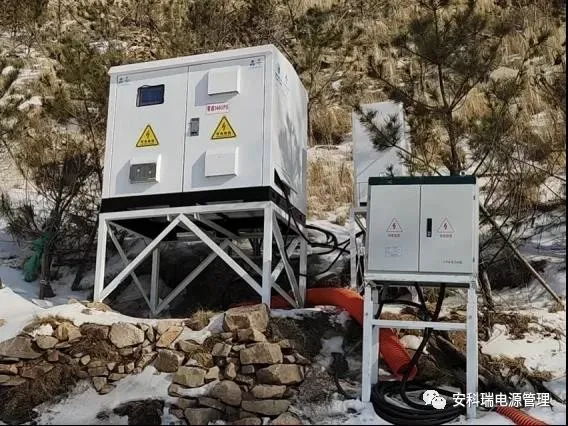

يراقب الموقع بشكل رئيسي ويتحكم في ثلاثة أنواع من صناديق التوزيع ، بما في ذلك صناديق فروع الكابلات ، وصناديق التبديل التلقائي لإمدادات الطاقة ATS وصناديق إمدادات الطاقة UPS ، لضمان التشغيل المستقر والعادي لصناديق التوزيع في البيئات الباردة الشديدة. هناك أكثر من 500 صندوق توزيع من هذه الأنواع الثلاثة المدرجة في المراقبة عن بعد، والحلول لصناديق التوزيع المختلفة هي أيضا مختلفة قليلا.

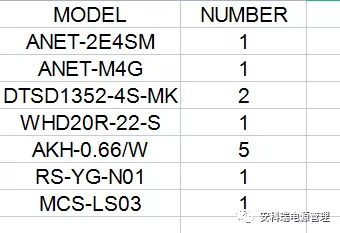

3.1مكون مخزون الجهاز

3.2وظيفة الإعادة

مراقبة المعلمات الكهربائية للدائرة مربع الفرع. عندما تكون درجة الحرارة في المربع منخفضة جدا، ادفع إشارة الإنذار وابدأ في التدفئة. موصل كابل على إنذار درجة الحرارة.

الكشف عن التكثيف لبدء التدفئة والتهوية الدخان إنذار مقبس الطاقة كشف حالة العرض. اعتماد بروتوكول IEC60870-5-104 لتحميل إلى منصة إدارة الطاقة مكان الأولمبية الشتوية من خلال شبكة APN الاتجاه.

3.3مكون مخزون الجهاز

3.4وظيفة الإعادة

عندما تكون درجة الحرارة في المربع منخفضة جدا، ادفع إشارة التنبيه وابدأ في جمع درجة حرارة موصل كابل التدفئة، عبر إنذار درجة الحرارة. يتم الكشف عن إنذار التكثيف وتهوية التدفئة يتم تنشيط الدخان ودرجة الحرارة والرطوبة المنبهات. اعتماد بروتوكول IEC60870-5-104 لتحميل إلى منصة إدارة الطاقة مكان دورة الالعاب الاولمبية الشتوية من خلال شبكة APN الاتجاه

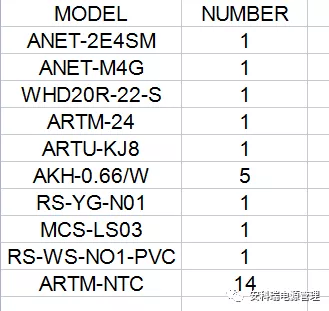

3.5مكون مخزون الجهاز

3.6وظيفة الإعادة

عندما تكون درجة الحرارة في المربع منخفضة جدا، ودفع إشارة التنبيه وبدء التدفئة الداخلية على درجة الحرارة إنذار التكثيف تسخين البطارية حزمة إنذار غير طبيعي إنذار فشل العاكس. اعتماد بروتوكول IEC60870-5-104 لتحميل إلى منصة إدارة الطاقة مكان دورة الالعاب الاولمبية الشتوية من خلال شبكة APN الاتجاه

4. الصيانة في الموقع

إن افتتاح دورة الألعاب الأولمبية الشتوية بات وشيكا. من أجل ضمان التشغيل الطبيعي لنظام توزيع الطاقة في الموقع ، رتبت Acrel للمهندسين للحفاظ على الموقع وتقديم الدعم التقني للفوز في المعركة الصعبة لحماية الطاقة لدورة الألعاب الأولمبية الشتوية في بكين 2022.

وقد شاركت Acrel بعمق في توزيع الطاقة الذكي لسنوات عديدة ، وحاليا أكثر من 14،000 حلول تعمل في جميع أنحاء البلاد. وقد تراكمت لدى الشركة الكثير من الخبرة من أجهزة الاستشعار الطرفية، وبوابات الحوسبة الحافة إلى منصات سحابة، ويوفر دعم البيانات والحلول لضعف الروابط في أنظمة توزيع الطاقة في بيئات مختلفة لتحسين موثوقية إمدادات الطاقة. (أكرل) سيساعد هذه المرة في الإجراءات العملية. لقد حققت الألعاب الأولمبية الشتوية نجاحا كاملا.
