الخلاصة: جهاز معدات درجة الحرارة اللاسلكية Acrel ينقل مباشرة قيم درجة الحرارة والرطوبة من خلال جهاز الإرسال والاستقبال ATC600-C ومستشعر درجة الحرارة ATE200، ومستشعر درجة الحرارة والرطوبة اللاسلكي AHE، ويتصل ب PLC للعميل للتحكم في الاتصالات.
1. نظرة عامة على المشروع
لدى العميل التركي مشروع يحتاج إلى تغيير قياس درجة الحرارة السلكية PT100 إلى لاسلكي ، والاتصال ب PLC من خلال منفذ الاتصال 485 لجهاز الاستقبال الخاص بنا للتحكم التلقائي في درجة الحرارة.
2. عرض المنتج
أكريل نظام درجة الحرارة اللاسلكية مناسبة ل3-35kV التروس التبديل في الأماكن المغلقة، بما في ذلك المدمج في التروس التبديل، التروس التبديل عربة اليد، التروس التبديل الثابتة والتروس التبديل حلقة صافي. كما أنها مناسبة ل0.4kV التروس التبديل الجهد المنخفض مثل التروس التبديل الثابتة والتروس التبديل درج. يمكن تثبيت أجهزة استشعار درجة الحرارة اللاسلكية في أي نقطة تدفئة في التروس التبديل، ويستخدم الجهاز تكنولوجيا نقل البيانات اللاسلكية لنقل البيانات في الوقت الحقيقي من بيانات درجة الحرارة رصدها ويعرض مثل هذه البيانات على ARTM-Pn محليا. وبالإضافة إلى ذلك، يمكن أن تكون شبكة عبر منفذ RS485 للرصد الذكي عن بعد.
يستخدم مستشعر درجة الحرارة والرطوبة اللاسلكي AHE100 بشكل رئيسي للكشف عن درجة الحرارة والرطوبة داخل المعدات مثل خزانات تبديل الجهد المتوسط والعالي وصناديق المحطة الطرفية وخزانات الحلقة الرئيسية ومحولات الصندوق وبيئة غرفة توزيع الطاقة. تعتمد الوحدة قذيفة خاصة ، والتي لها تأثير تهوية جيد ومظهر رائع ، والتي يمكن أن تحمي المكونات الداخلية بشكل فعال وتزيد من عمر الخدمة.

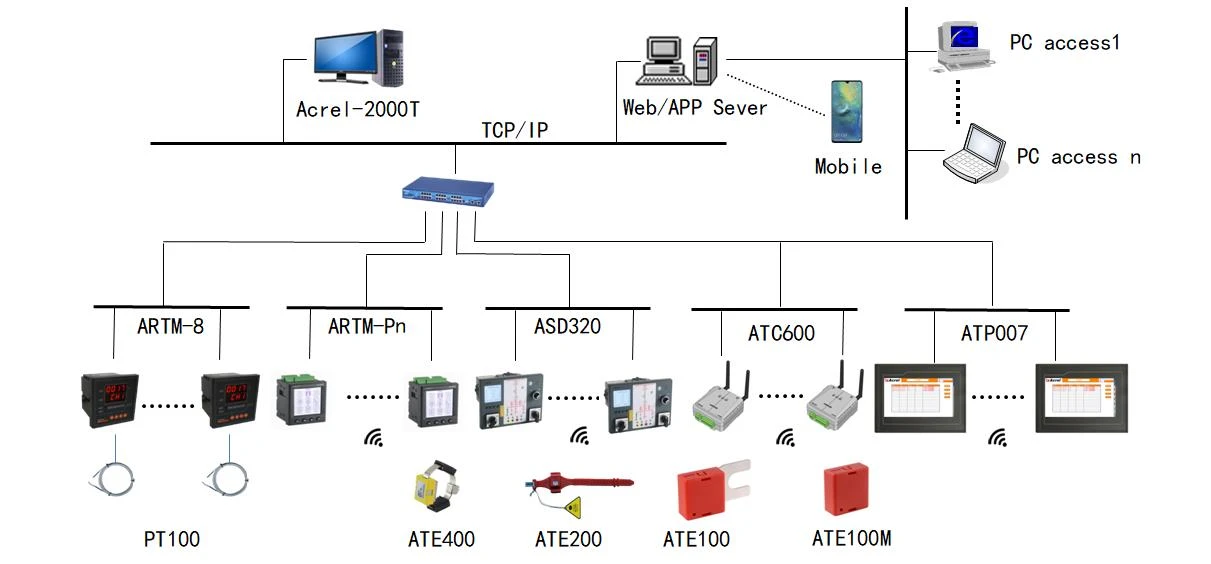

2.1. طوبولوجيا الشبكة
صورة 1
صورة 2

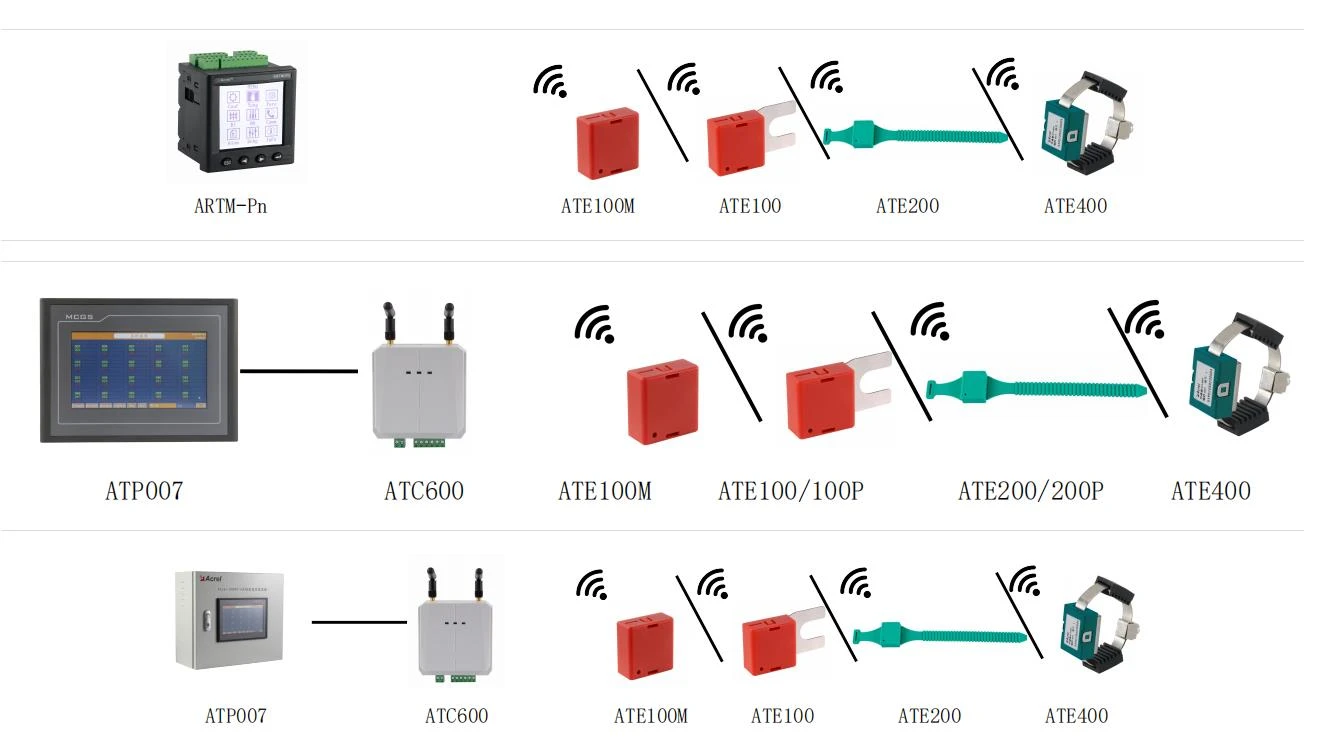

مطابقة الشاشة باللمس: ATC600-C:
ملاحظة: يتم توصيل الشاشة التي تعمل باللمس إلى ATC600-C من خلال واجهة RS485 لتحقيق العرض المركزي لدرجة الحرارة والرطوبة، ويمكن ل ATC600-C واحد تلقي 240 مستشعر درجة الحرارة والرطوبة.

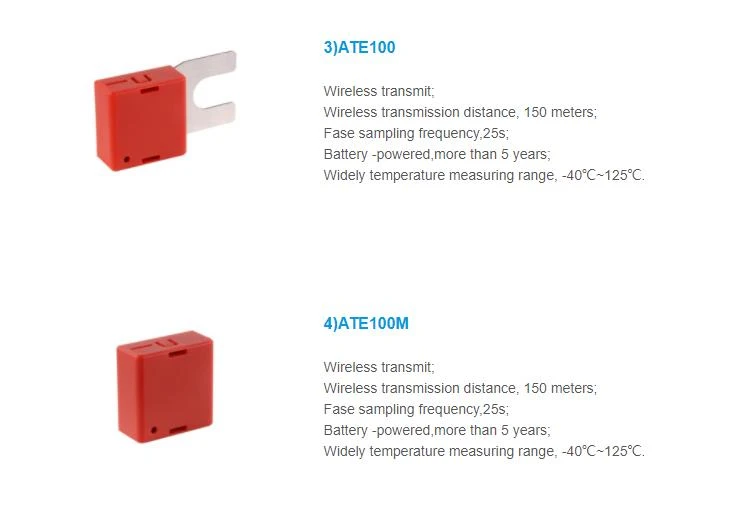

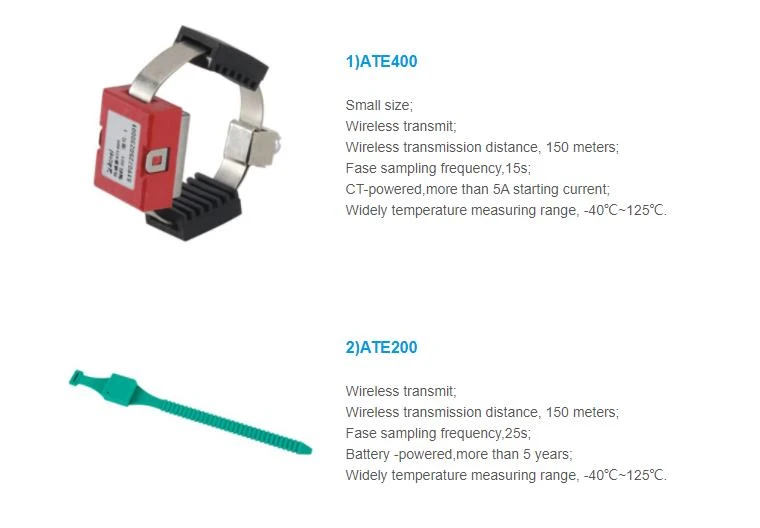

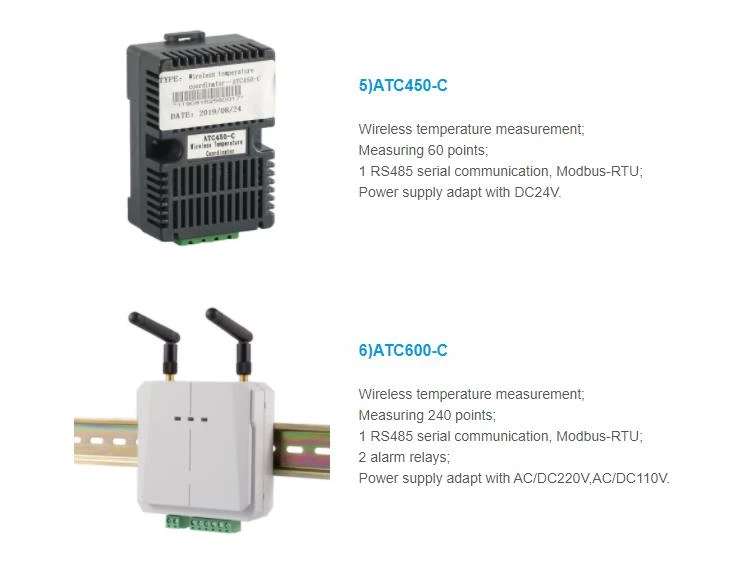

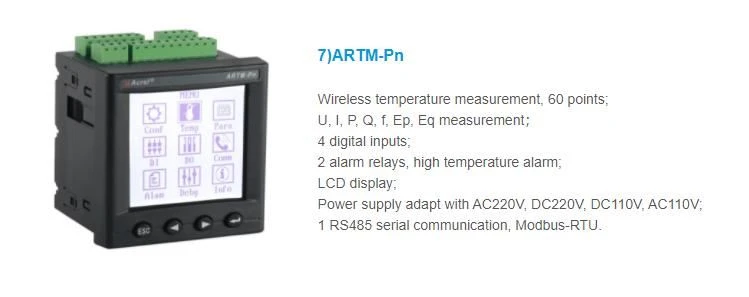

2.2 المنتجات ذات الصلة

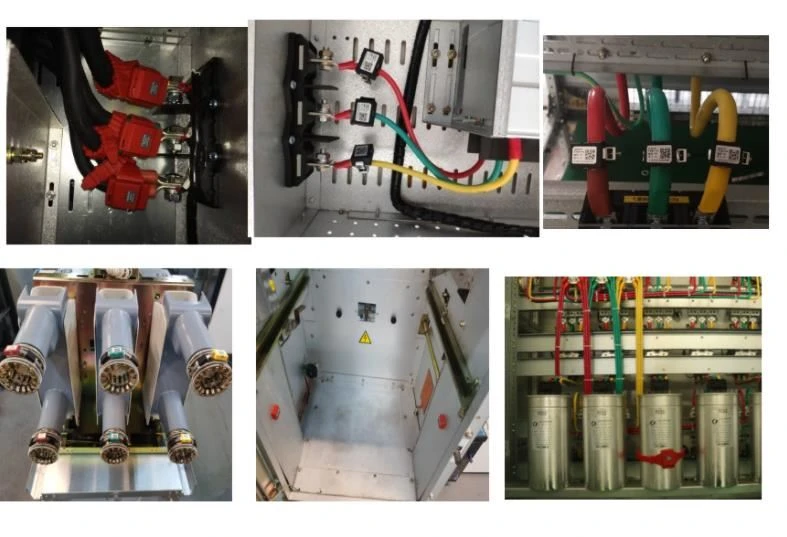

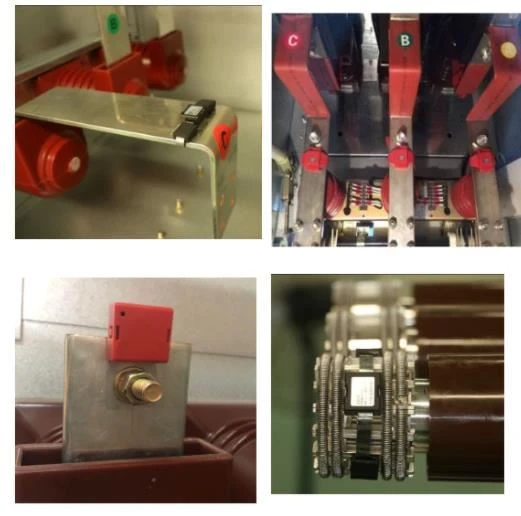

3.صورة التثبيت
