وصف المنتج
 محول تيار القياس Acrel لديه نطاق قياس التيار الأساسي من 5-3000A ، ومستوى الدقة من 0.2 فئة أو 0.5 فئة ، وتحويل القيمة الحالية العالية إلى 5A أو 1 A ، مخصصة للقياس الصناعي ، ويمكن استخدامها مع الفواتير الكهربائية عداد الطاقة ، والقياس دقيق وموثوق. |
يستخدم محول القياس الحالي لدينا تصميم الوجه والمظهر الجميل والأسلاك المريحة. يمكن لمادة غطاء الوجه المختارة من البولي كربونات الشفافة رؤية أسلاك الرصاص الثانوي بوضوح. يمكن استخدام نوع الفتحة الدائرية المركبة كإشارة تيار تيار متردد للمرور عبر مكونات إعداد الكبل وقضيب الناقل وعادة ما تستخدم مع أدوات القياس الكهربائية.

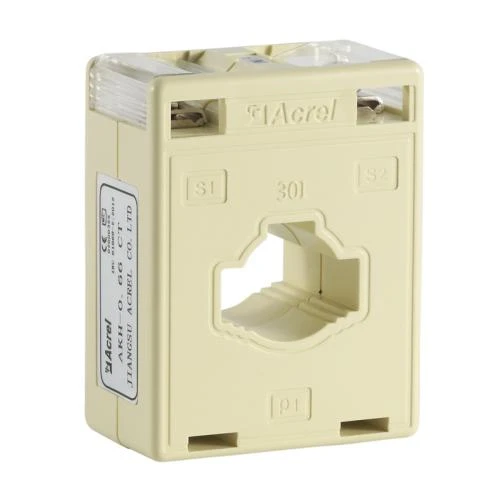

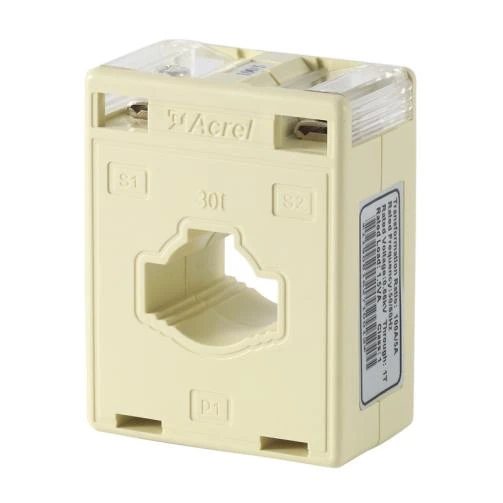

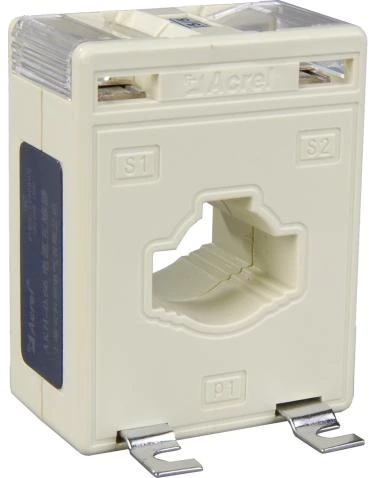

مظهر خارجي
 |  |
المعلمات
نسبة | فئة&أمبير ؛ عبء (VA / Ω) | يتحول | نوع بسبار (مم) / الكمية | ضياء (مم) | |||
0.2 | 0.5 | 1 | |||||
30I | 15/5(1) | 1.5 | 5 | / | Ф22 | ||
20/5(1) | 1.5 | 4 | |||||
25-30/5(1) | 1.5 | 3 | |||||
40-60/5(1) | 1.5 | 2 | |||||
75-100/5(1) | 1.5 | 1 | 30×10/1 | ||||
150-200/5(1) | 2.5 | 1 | |||||
250/5(1) | 3.75 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500/5(1) | 10 | 1 | |||||
600/5 | 10 | 1 | |||||
40I | 10/5(1) | 1.5 | 10 | / | Ф30 | ||
15/5(1) | 1.5 | 8 | |||||
20/5(1) | 1.5 | 5 | |||||
25-30/5(1) | 1.5 | 4 | |||||
40/5(1) | 1.5 | 3 | |||||
50-75/5(1) | 1.5 | 2 | |||||
100/5(1) | 1.5 | 1 | 40×10/1 | ||||
150/5(1) | 2.5 | 1 | |||||
200/5(1) | 2.5 | 1 | |||||
250/5(1) | 3.75 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000/5(1) | 10 | 1 | |||||
60I | 150/5(1) | 2.5 | 1 | 60×10/1 | Ф44 | ||
200-250/5(1) | 2.5 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000-1250/5(1) | 10 | 1 | |||||
1500-2000/5(1) | 20 | 1 | |||||
2500/5(1) | 30 | 1 | |||||
80I | 150/5(1) | 2.5 | 1 | 80×10/1 | Ф50 | ||
200-250/5(1) | 2.5 | 1 | |||||
300-400/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000-1250/5(1) | 10 | 1 | |||||
1500-2000/5(1) | 20 | 1 | |||||
2500-3000/5(1) | 30 | 1 | |||||
أبعاد
الحجم (مم) الوضع | أبعاد | حجم الحفرة | حجم التثبيت | |||||
W | H | D | a | e | Φ | M | N | |
30 I | 60 | 78 | 36 | 31 | 11 | 22 | 34 | 57.5 |
40 I | 75 | 95 | 45 | 42 | 11 | 31 | 40 | 57.5 |
60 I | 102 | 130 | 45 | 61.5 | 21 | 45 | 42 | 57.5 |
80 I | 118 | 140 | 45 | 82 | 11 | 52 | 60 | 57.5 |

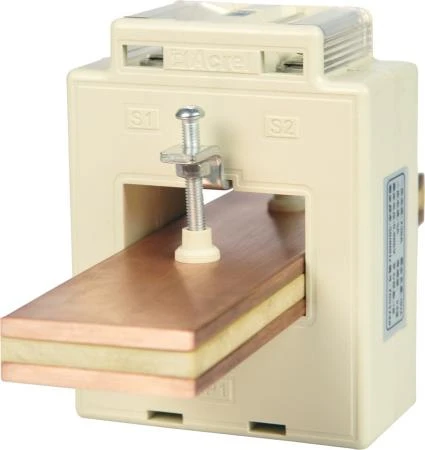

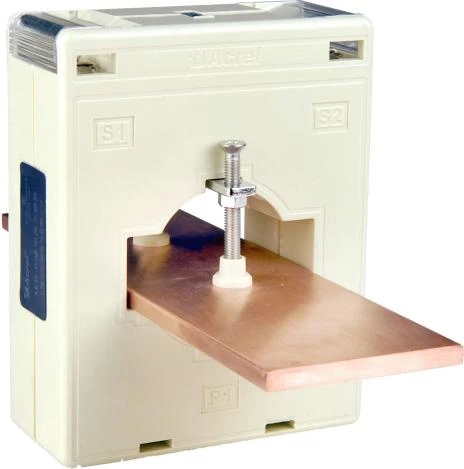

تسمح هذه المحولات الحالية المعتمدة من CE لكابل واحد أو كبلات متعددة أو قضيب توصيل واحد بالمرور عبر فتحة CT.
استخدم البيئة
● جهد التشغيل المقدر AC 0.66kV (ما يعادل AC0.69kV ، GB156-2003)
● التردد المقدر 50-60 هرتز
● درجة الحرارة المحيطة -30 درجة مئوية ~ 70 درجة مئوية
● ارتفاع ≤3000 م
● تردد الطاقة يتحمل الجهد 3000V / 1min 50Hz
● تستخدم في الأماكن التي لا يوجد فيها مطر مباشر أو ثلوج ، ولا تلوث خطير واهتزازات شديدة
 |  |  |

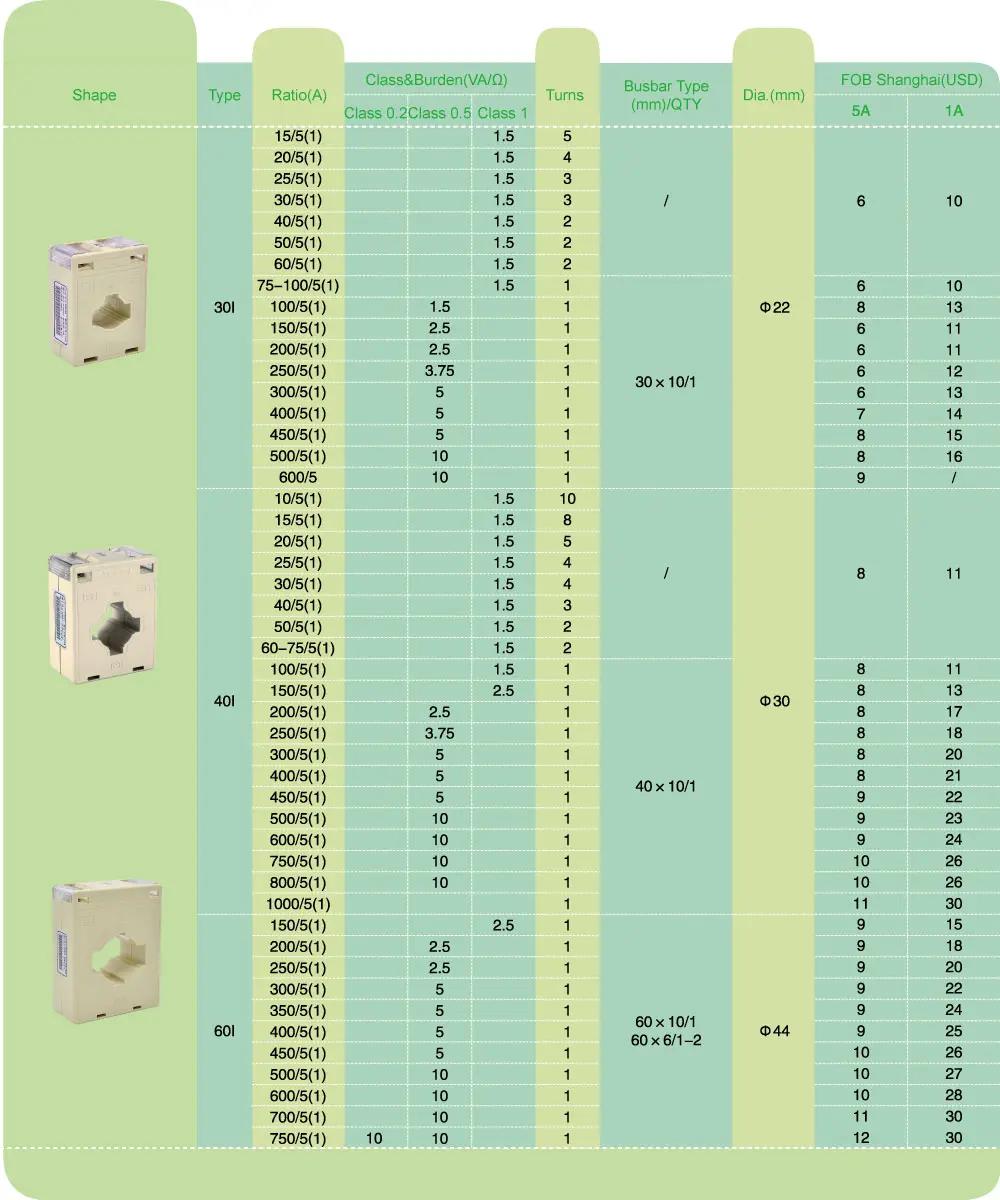

Quotation
