وصف

سلسلة ASJ لترحيل العمل للتيار اللاحق ، أو فاصل الدائرة ذات الجهد المنخفض أو المقاول منخفض الجهد يمكن أن يتم تصنيعه من أجل جهاز الإنتاج بعد التيار المشترك ، والذي يتم تطبيقه بشكل أساسي على دارة توزيع نظام TT و TN مع التيار المتردد 50 هرتز ، الجهد المقدر 400V أو أقل.

يتم تطبيق مرحل سلسلة ASJ للتيار اللاحق في حماية خطأ الأرض للدائرة الكهربائية ، وذلك لمنع تلف المعدات وحادث حريق المعدات الكهربائية الناجم عن تيار العطل الأرضي ، علاوة على ذلك ، يمكن أن توفر أيضًا بشكل غير مباشر حماية الاتصال ضد خطر الصدمة الكهربائية.

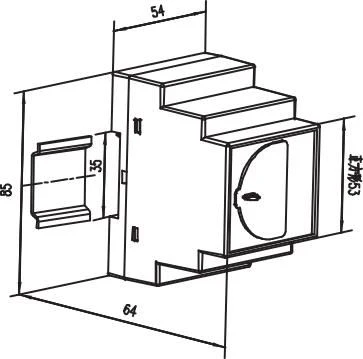

مظهر خارجي

معامل

المقياس التقني		مؤشر
		نوع التيار المتردد	نوع
مدخل	تصنيف العمل المتبقي الحالي	0.03、0.1、0.3、0.5(A)	0.03、0.05、0.1、0.3、0.5、1、3、5、10、 30 (أ) الحاشية 3
	وقت عدم القيادة المحدد △ ر	0.1、0.5(s)	0、0.06、0.1、0.2、0.3、0.5、0.8、1、4、 10 (ق) الحاشية 4
	تصنيف المتبقية عدم الحركة الحالية أنا △ لا	50%I△n	50%I△n
	خصائص الأداء	التيار المتردد الجيبي البسيط	التيار المتردد الجيبي البسيط والتيار المباشر النابض
	تكرر	50 هرتز ± 5 هرتز	50 هرتز ± 5 هرتز
خطأ في العمل		-20% ~ -10%I△n	-20% ~ -10%I△n
انتاج \|	وضع الإخراج	أحدهما هو الإغلاق العادي والآخر من أجل تحويل	أحدهما هو الإغلاق أو الفتح العادي والآخر للتحويل
	قدرة الاتصال	5A 250VAC 5A 30VDC	AL1: 8A 250VAC 5A 30VDC AL2: 6A 250VAC 5A 30VDC
	إعادة تعيين الوضع	على الفور واحد والمسافة الطويلة واحد،	واحد في الموقع ، واحد للمسافات الطويلة والآلي
مزود الطاقة	مجال الجهد الكهربائي	AC110V ، AC220V ، مسموح به خطأ ± 10 %）		AC110V ، AC220V ، DC85-270V （الخطأ المسموح به ± 10٪）
	تبديد الطاقة	≤5W
تردد الطاقة يتحمل الجهد		القيمة الفعالة للتيار المتردد بين مصدر الطاقة والمدخلات والمخرجات: 2kV / 1min
في ظل التشغيل العادي	درجة الحرارة	درجة حرارة التشغيل: -20 درجة مئوية ~ 55 درجة مئوية درجة حرارة التخزين: -30 درجة مئوية ~ 70 درجة مئوية
	رطوبة	≤ 95٪ رطوبة نسبية ، مع تكاثف رطوبة ، ومكان غاز أكّال
	الإرتفاع فوق مستوى سطح البحر	≤2000m
	فئة التلوث	الصف الثالث
	فئة التثبيت	اكتب Ⅲ

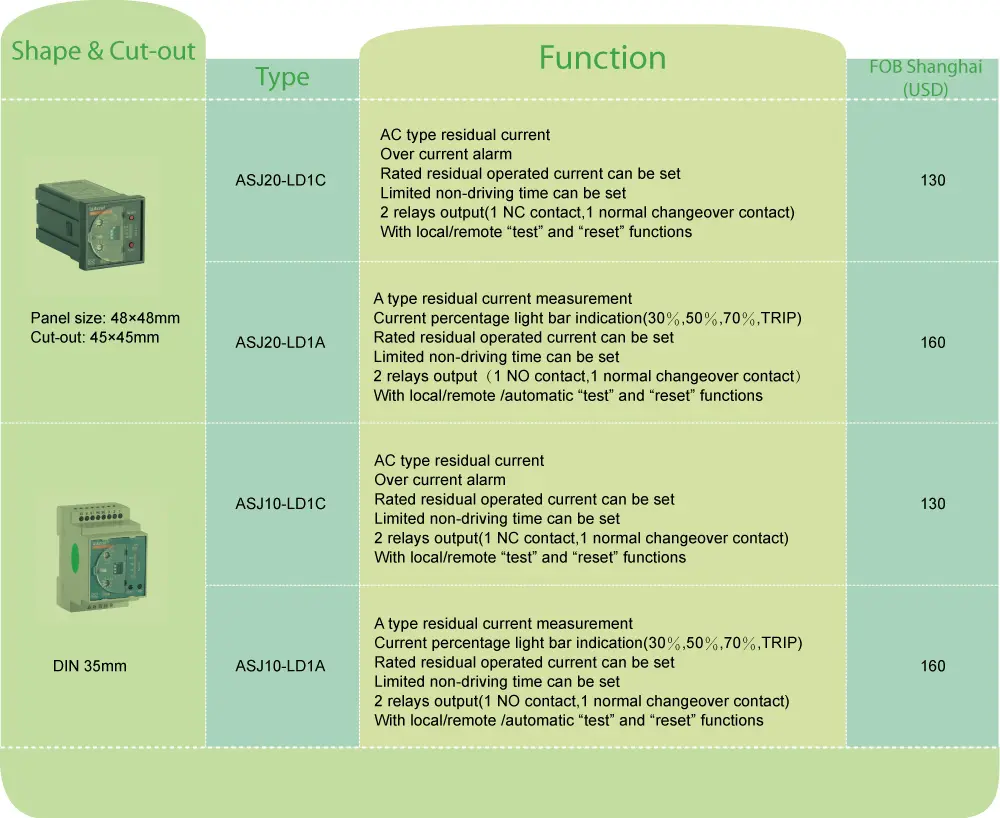

دور

نوع

الوظيفة الأساسية

طريقة التثبيت

صورة فوتوغرافية

ASJ10-LD1C

1. قياس التيار المتبقي من نوع التيار المتردد.

2. موجه إنذار لخط العبور الحالي ؛

3. يمكن قياس تيار التشغيل المتبقي المقدر.

4. يمكن تحديد وقت عدم القيادة.

5. مجموعتين من إخراج التتابع.

6. مع وظائف "اختبار" و "إعادة تعيين" المحلية والبعيدة.

توجيه السكك الحديدية (TS35mm)

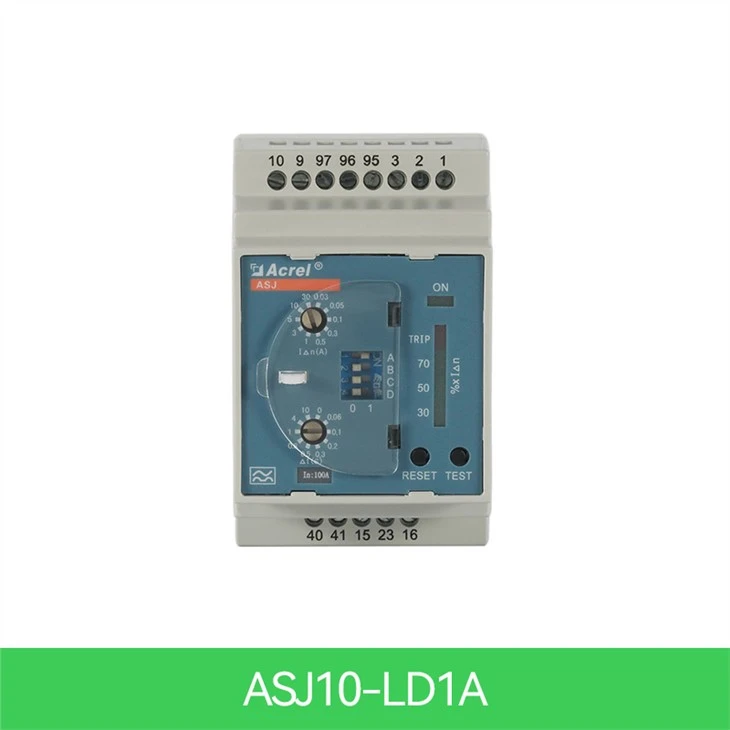

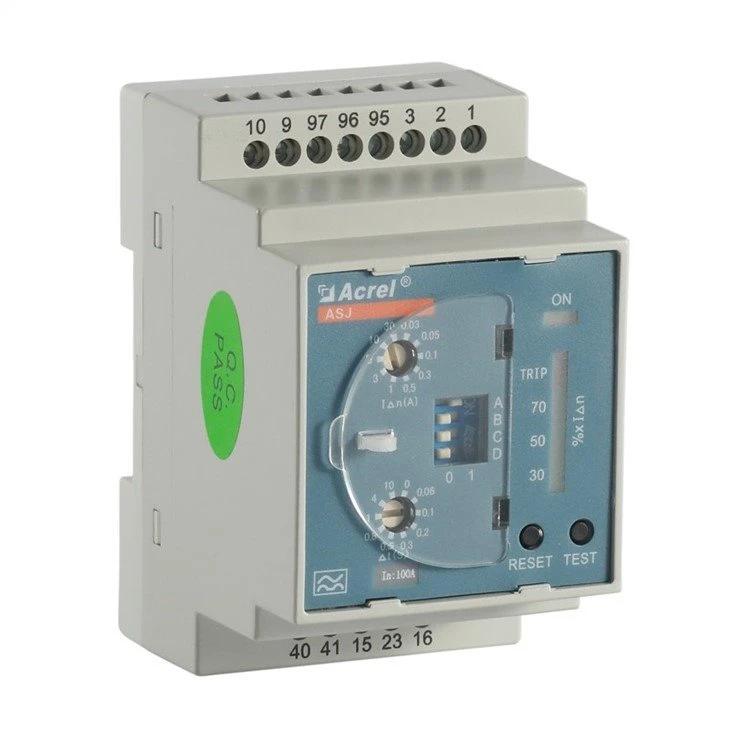

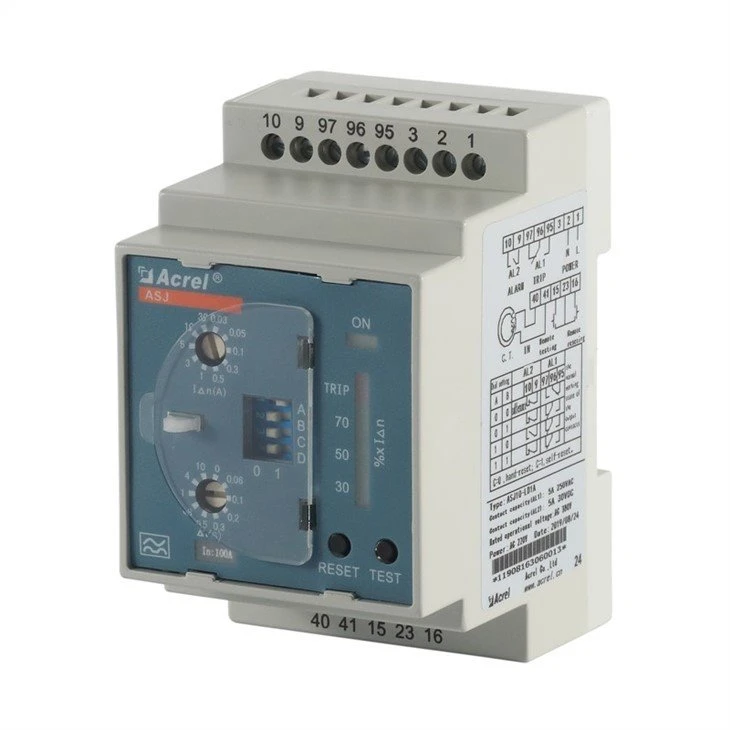

ASJ10-LD1A

1. قياس التيار المتبقي من النوع A ؛

2. عرض العمود النسبة المئوية الحالية للضوء.

3. يمكن قياس تيار التشغيل المتبقي المقدر.

4. يمكن تحديد وقت عدم القيادة.

5. مجموعتان من خرج الترحيل (قابل للتعيين) الملاحظة 1 ؛

6. مع وظائف "اختبار" و "إعادة تعيين" المحلية والبعيدة.

ملاحظة 1: تعني وظيفة إعداد الترحيل أنه يمكنك ضبط التهيئة وحالة الإخراج الخاصة بالترحيل بنفسك من خلال الاتصال بالرمز على اللوحة ؛ يمكن العثور على دليل الإعداد المحدد من الدليل.
