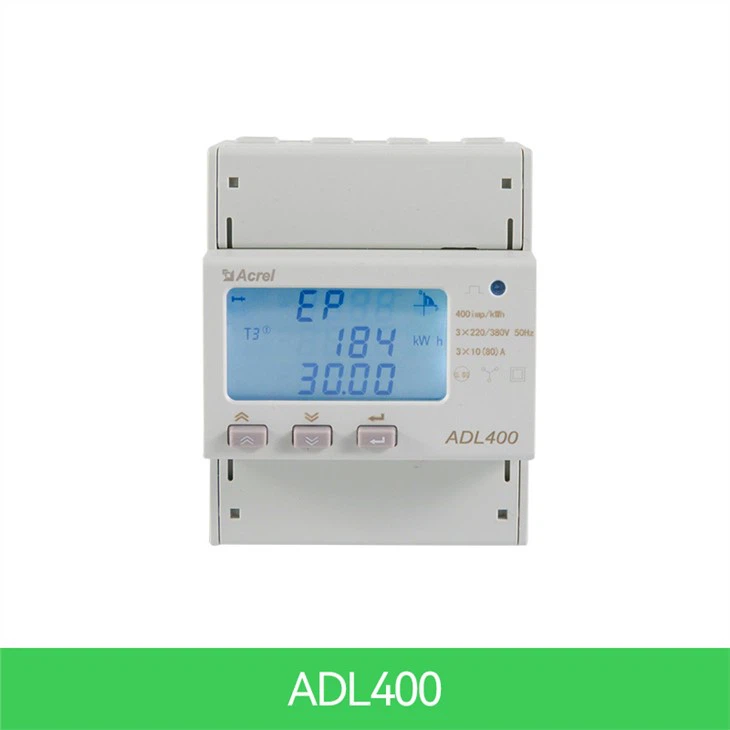

ثلاث مراحل عداد الطاقة

تخصيص

3 مراحل 3 أسلاك ، 3 مراحل 4 أسلاك

قياس

الجهد االكهربى

المرجعي

الجهد االكهربى

3×100V, 3×380V,3×57.7/100V, 3×220/380V

استهلاك

<>

معاوقة

>2MΩ

فئة الدقة

خطأ ± 0. 2 بالمائة

تيار

إدخال

تيار

3×1(6)A, 3×10(80)A

استهلاك

<>

فئة الدقة

خطأ ± 0. 2 بالمائة

قوة

نشط ، رد الفعل ، قوة ظاهرية ، خطأ ± 0. 5℅

تكرار

{0} هرتز ، خطأ ± 0.2 بالمائة

طاقة

الطاقة النشطة (فئة الدقة: 0. 5) الطاقة التفاعلية (فئة الدقة 2)

ساعة حائط

أقل من أو يساوي 0. 5s / d

إشارة رقمية

خرج نبض الطاقة

1 خرج ضوئي نشط

نبض

عرض النبض

80 ± 20 مللي ثانية

ثابت النبض

400imp / kWh ، 10000imp / kWh (تتوافق مع الأساسي

تيار)

الاتصالات

واجهة و

بروتوكول الاتصالات

RS485: مودبوس

نطاق

مودبوس RTU: 1 ~ 247 ؛

دور

وصف الوظيفة

توفير وظيفة

قياس كيلوواط ساعة

كيلوواط ساعة نشط (إيجابي وسلبي)

■

kWh تفاعلي (إيجابي وسلبي)

A. B ، C انقسام المرحلة الإيجابية النشطة

طاقة

قياس المعلمات الكهربائية

U, I

■

P ، Q ، S ، PF ، F

قياس التوافقيات

2 ~ 31st الجهد والتيار التوافقي

■

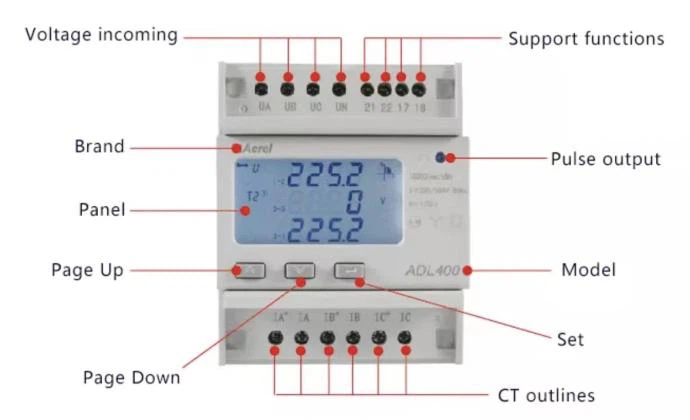

عرض شاشات الكريستال السائل

شاشة عرض LCD بقسم 12 بت ، إضاءة خلفية

■

البرمجة الرئيسية

3 مفاتيح للاتصال وضبط المعلمات

■

خرج النبض

Sortie d'impulsion نشط

■

متعدد التعريفات والوظائف

قم بتكييف 4 مناطق زمنية ، وقائمتا فترات زمنية ، و 14 فترة زمنية باليوم ، و 4 معدلات تعريفة

□

الحد الأقصى للطلب ووقت الحدوث

البيانات المجمدة عن آخر 48 شهرًا في آخر 90 يومًا

التاريخ والوقت

الاتصالات

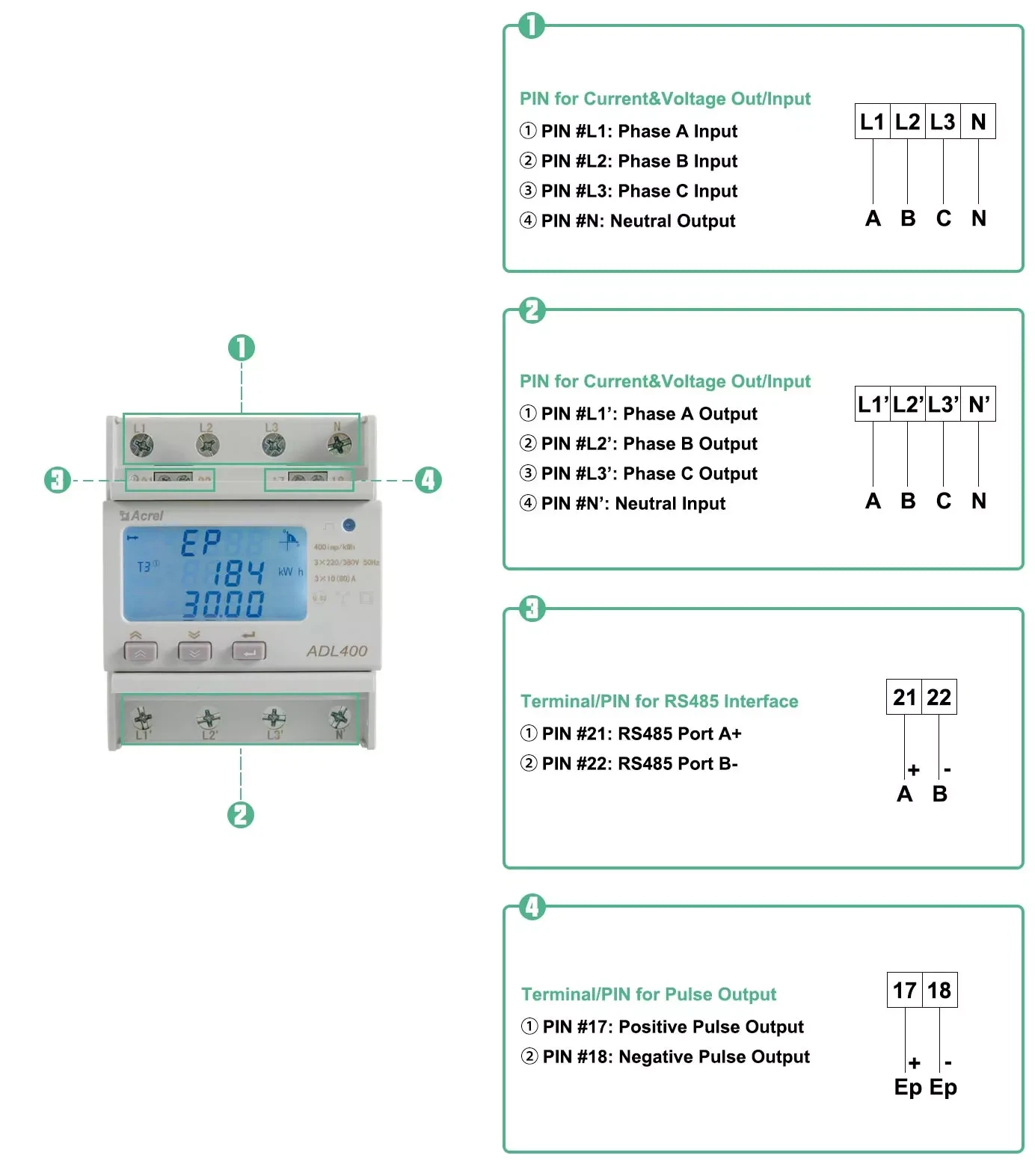

واجهة الاتصال: RS485 ،

بروتوكول الاتصال: MODBUS-RTU

■

(■ ضمن اختياري)
