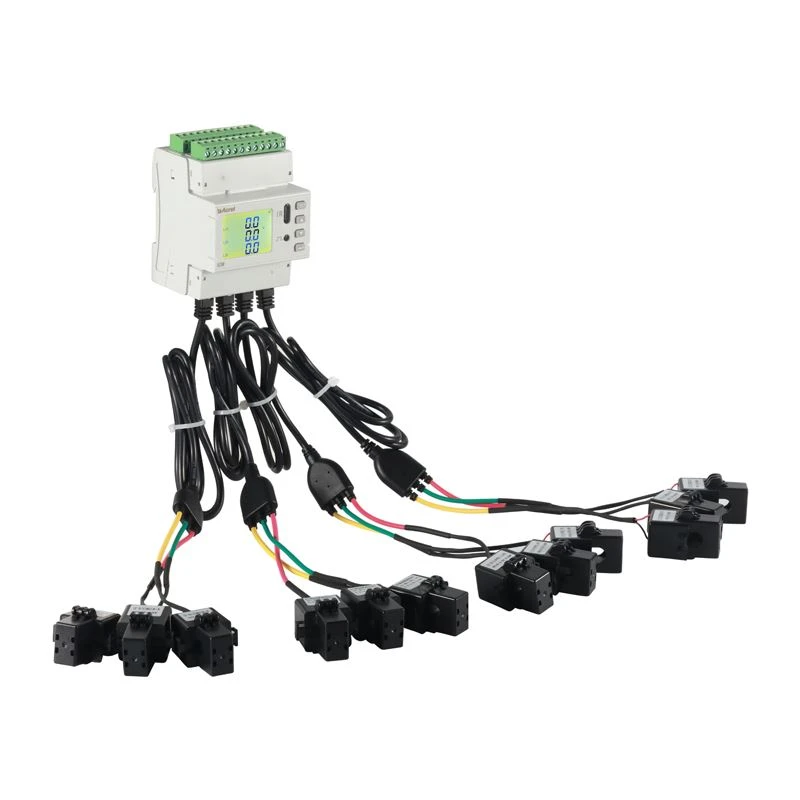

ADW210

تُستخدم عدادات الطاقة متعددة الحلقات من سلسلة Acrel ADW2XX بشكل أساسي لقياس المعلمات الكهربائية الكاملة للدوائر ثلاثية الطور المتعددة، ويمكن توصيل ما يصل إلى أربعة مدخلات تيار ثلاثية الطور في وقت واحد. يمكنها قياس الجهد والتيار والقدرة وعامل القدرة وزاوية الطور وعدم التوازن والتوافقيات وغيرها من المعلمات.

دقة

القدرة الفعالة: الفئة 1
القدرة التفاعلية: الفئة 2

تكرار

المدى:50 - 60 هرتز

خرج النبض

خرج النبض النشط وخرج النبض التفاعلي

استهلاك

<0.5VA(Single phase)

الأبعاد (الطول * العرض * الارتفاع)

حجم اللوحة (الطول × العرض): 72*97.7*36 مم

لاسلكي

الإرسال على تردد 470 ميجا هرتز والمسافة القصوى في الفضاء المفتوح هي 1 كم؛ 2G؛ NB

بدء التيار

4‰ رطل

xxxx

مواصفة		3 طور 3 أسلاك، 3 طور 4 أسلاك
الجهد االكهربى	الجهد المقدر	3*220/380V
	استهلاك	<0.5VA
حاضِر	تيار الإدخال	5A,100A
	استهلاك	<0.5VA
دقة	حاضِر	الصف 0.5
	القوة النشطة	الصف الأول
	القدرة التفاعلية	الصف الثاني
تواصل		RS485(Modbus-RTU)
الرطوبة النسبية		أقل من أو يساوي 95% (بدون تكاثف)
مخطط تفصيلي	الطولالعرضالارتفاع(مم)	7297.936
درجة حرارة	التشغيل	-25~55 درجة
درجة حرارة	تخزين	-40~80 درجة
رطوبة		أقل من أو يساوي 95% (بدون تكاثف)
ارتفاع		<2000m

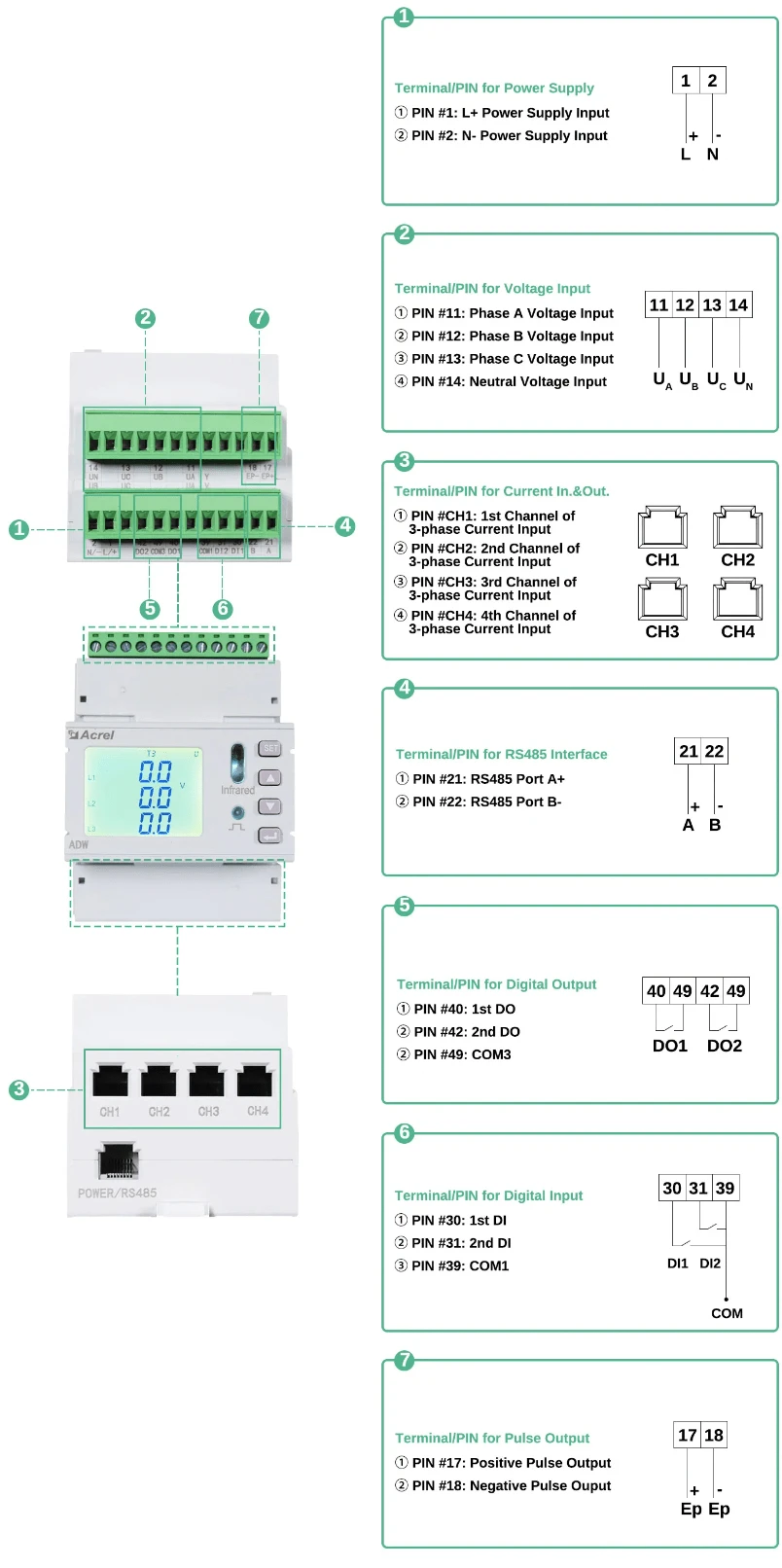

وظيفة

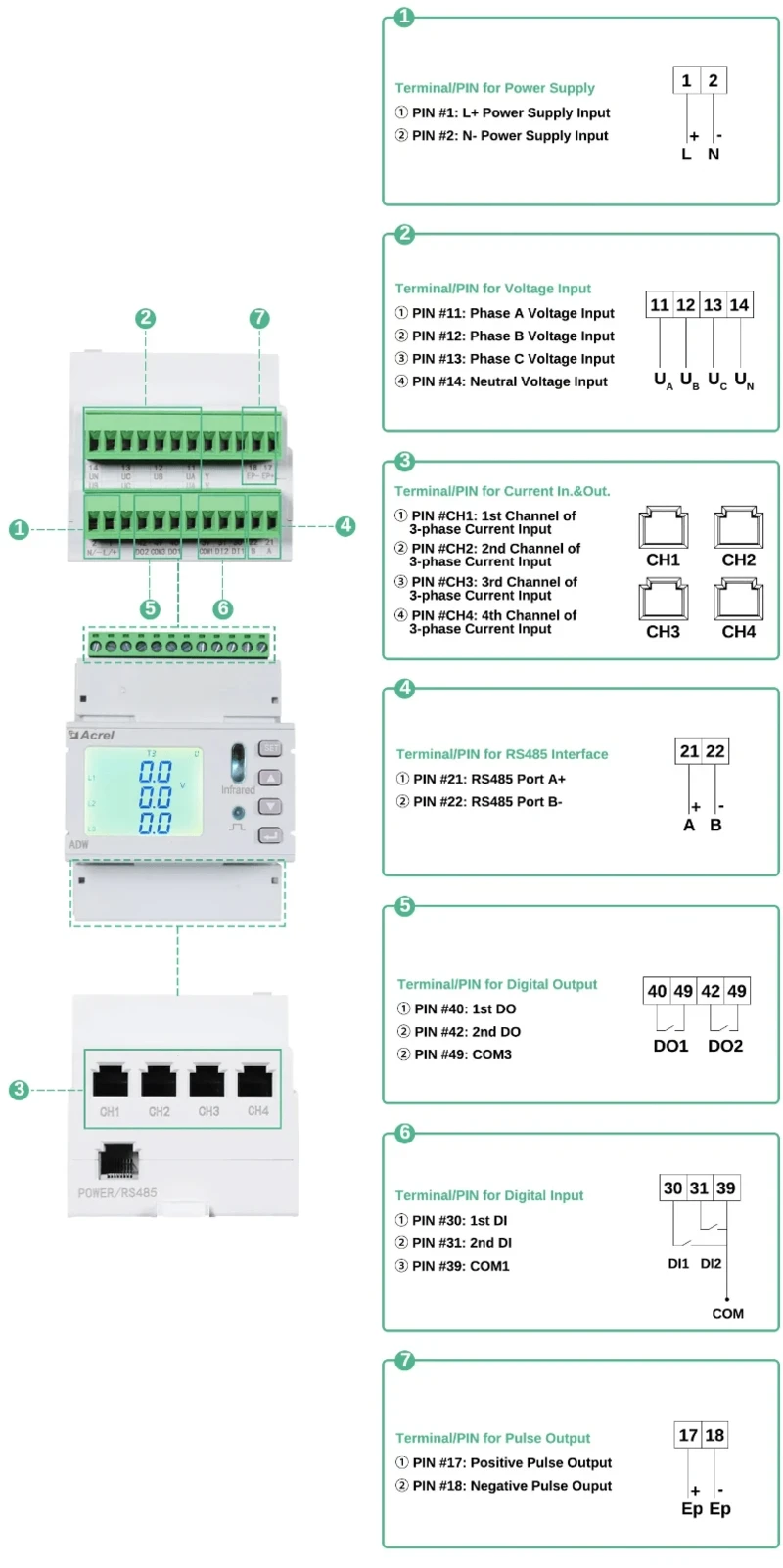

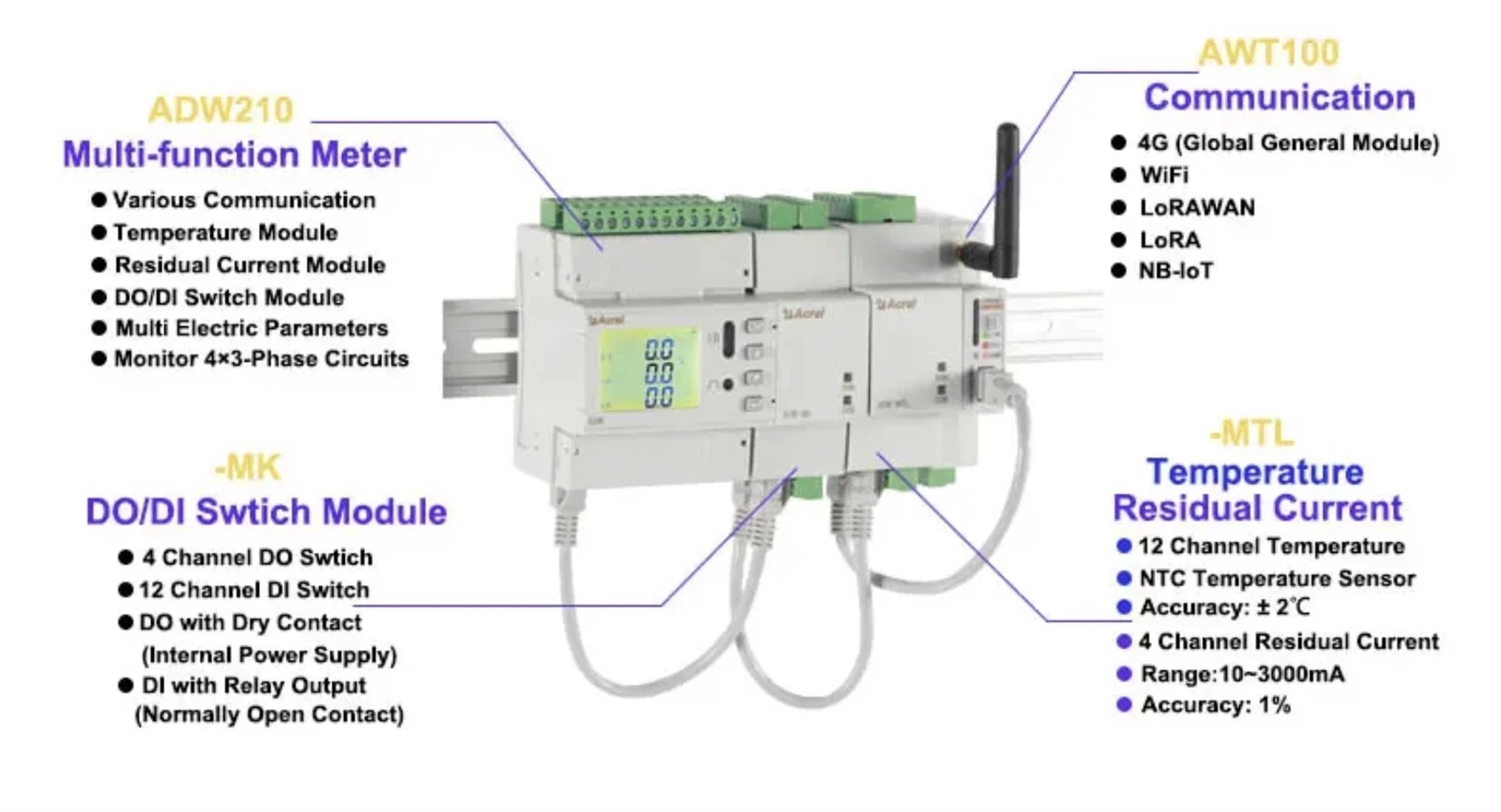

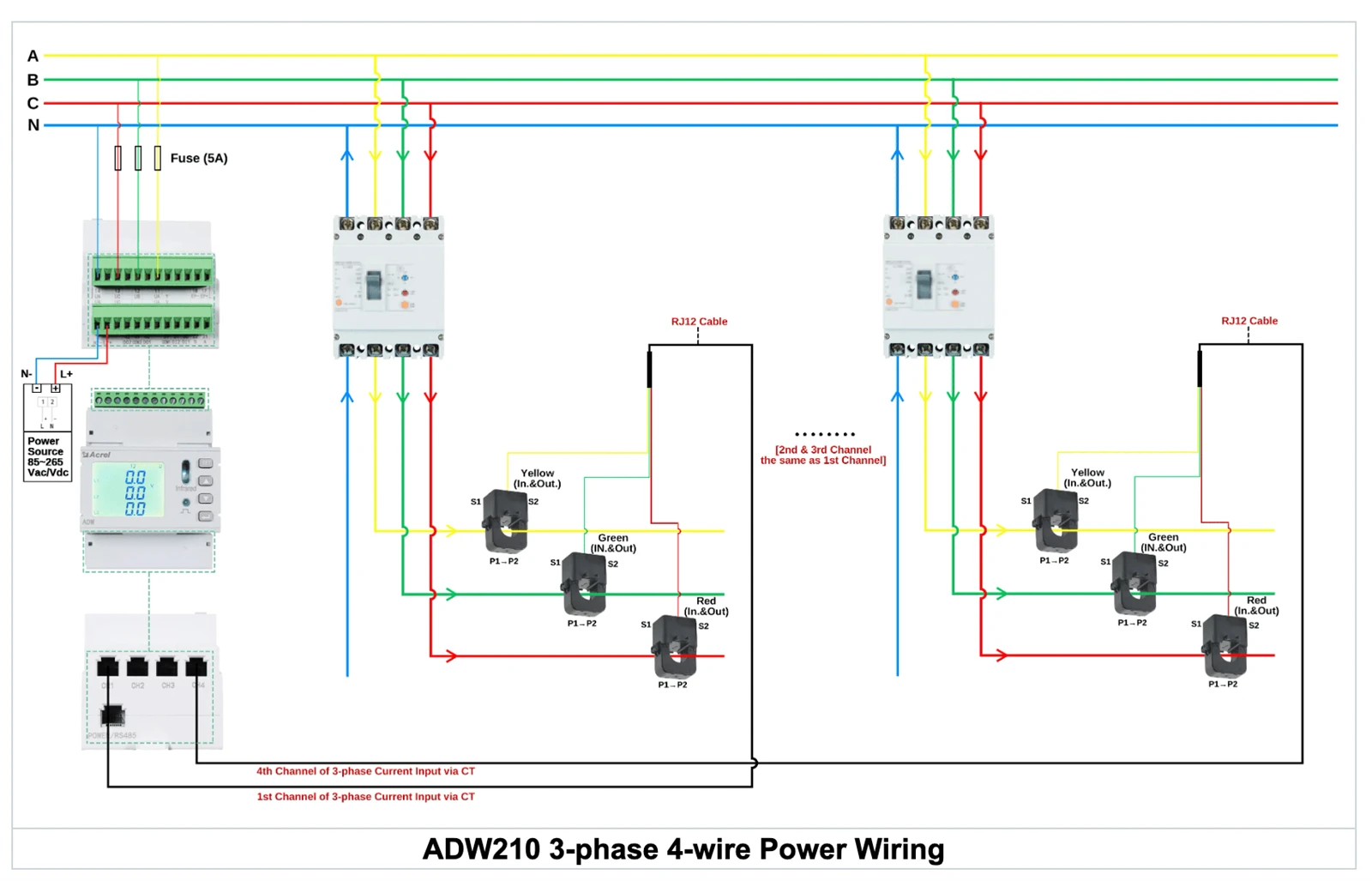

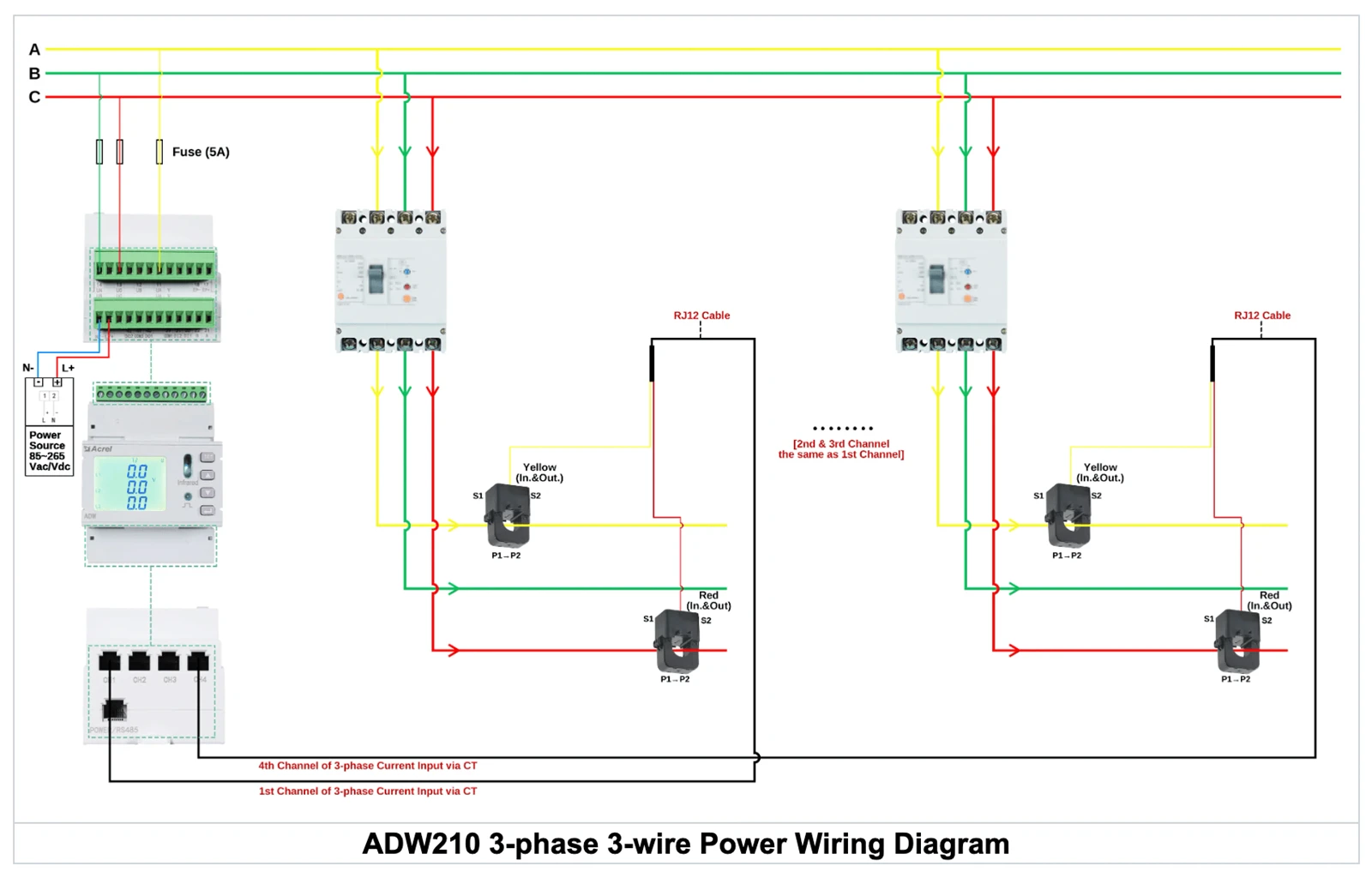

تُستخدم أجهزة قياس الطاقة ثلاثية الطور متعددة الحلقات من سلسلة ADW210 بشكل أساسي لقياس المعلمات الكهربائية الكاملة لعدة حلقات ثلاثية الطور. ويمكنها الاتصال في نفس الوقت بمدخل التيار لما يصل إلى أربع حلقات ثلاثية الطور.

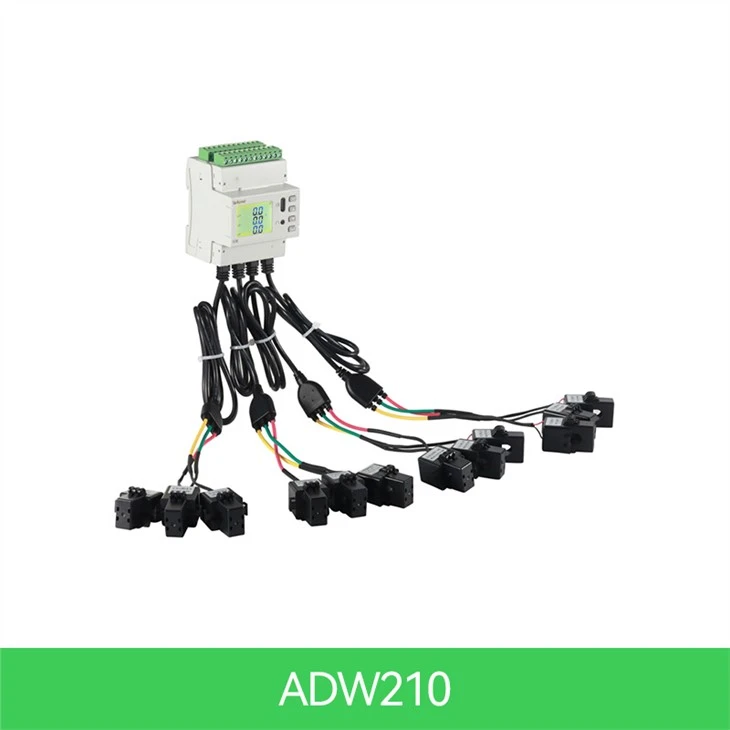

ADW210

●قياس المعلمات الكهربائية الكاملة للدائرة ثلاثية الطور N (1، 2، 3، 4)، محول التيار الخارجي؛

● مراقبة الجهد/التيار ثلاثي الطور، والتيار التسلسلي الصفري، والتردد؛

● مراقبة الطاقة ثلاثية الطور، الطاقة الإجمالية (النشطة، والتفاعلية، والظاهرة)؛

● مراقبة عامل القدرة ثلاثي الطور وعامل القدرة الإجمالي؛

● مراقبة زاوية طور الجهد/التيار، ودرجة عدم توازن الجهد/التيار؛

● مراقبة التوافقيات الكلية للجهد والتيار و2-31 التوافقيات الفرعية؛

● سجلات قصوى للجهد والتيار والطاقة للشهر الحالي والشهر الماضي؛

●الحد الأقصى للتيار، والحد الأقصى للطلب على الطاقة، والتيار في الوقت الحقيقي، والطلب على الطاقة في الوقت الحقيقي؛

●200 سجل حدث، تسجيل عمل DIDO؛

●دعم الجهد الزائد والتيار الزائد وفشل الطور وربط DI ومخرجات التنبيه الأخرى؛

●4-المنطقة الزمنية 14-إعداد معدل الوقت؛

●طاقة كهربائية مكونة من أربعة أرباع، إحصاءات طاقة كهربائية متعددة المعدلات لمدة 12- شهر؛

●31 يومًا من تجميد الطاقة الكهربائية في أربعة أرباع ومعدلات متعددة، وقياس الطاقة الكهربائية للأمام والخلف؛

● مدخل مفتاح ثنائي الاتجاه، مخرج مفتاح ثنائي الاتجاه، اتصال RS485، مخرج نبضي نشط (يمكن تبديل الحلقة المقابلة).

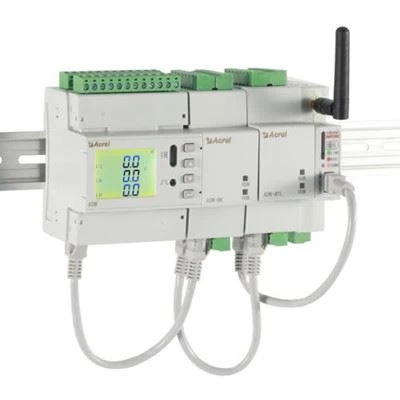

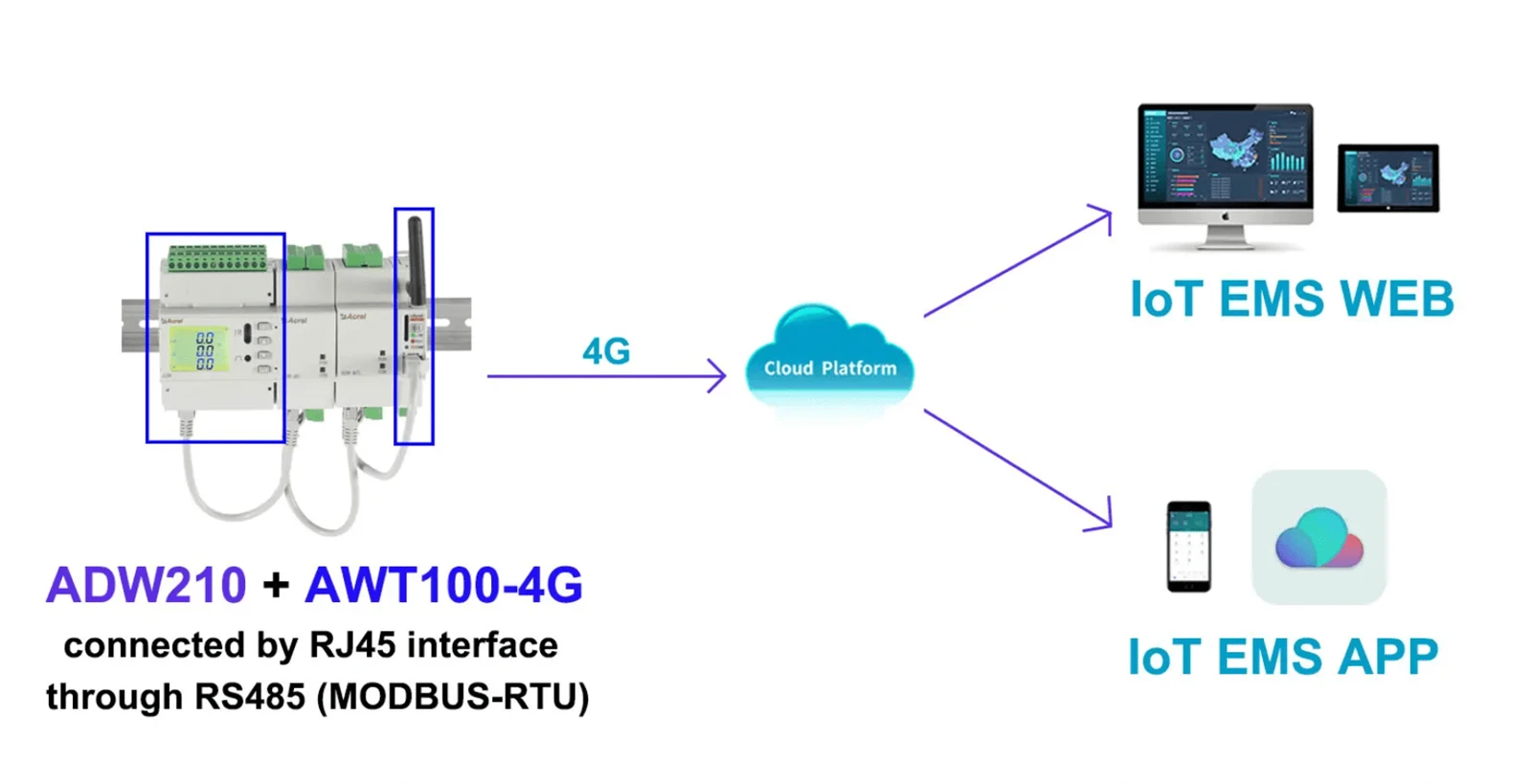

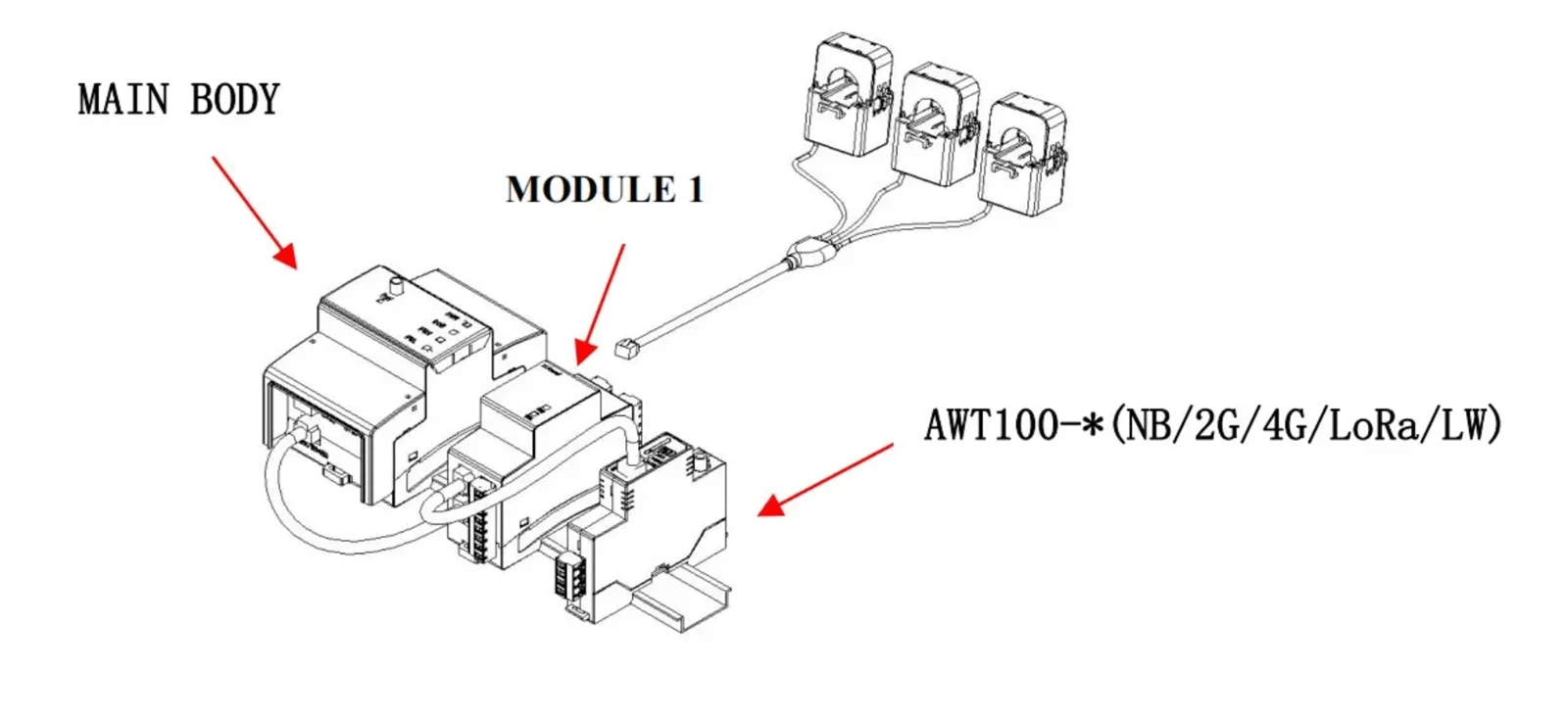

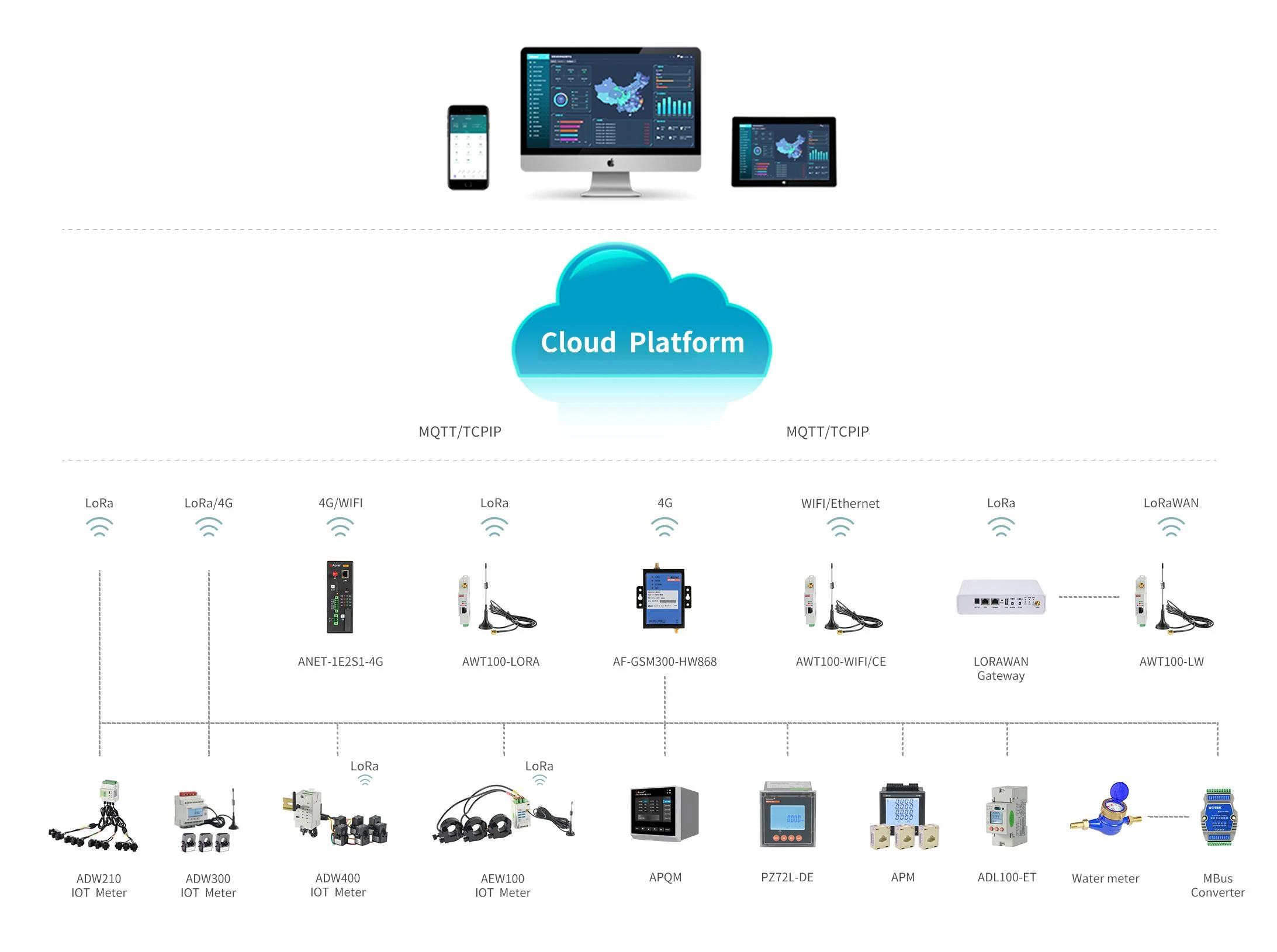

وحدة الاتصالات الموسعة --- AWT100:

●AWT100

● 4G (الوحدة العامة العالمية)

● واي فاي

● لوراوان

● لورا

● إنترنت الأشياء ضيق النطاق

الوحدة الموسعة	وصف
وحدة الاتصالات AWT100	4G (الوحدة العامة العالمية)
	4G (وحدة أمريكا الجنوبية)
	شبكة LoRaWAN (868 ميجا هرتز، 923 ميجا هرتز)
	لورا (460~510 ميجا هرتز)
	إنترنت الأشياء ذو النطاق الضيق

موسعةوحدة قياس درجة حرارة الكابل والتيار المتبقي --- MTL

●MTL

● قياس درجة الحرارة:-20 درجة ~+100 درجة

● قياس التيار المتبقي: 10~3000 مللي أمبير

● الدقة: درجة الحرارة: ± 2 درجة؛ التيار المتبقي: 1% (الفئة 1)

product-482-408

الوحدة الموسعة	وصف
-درجة الحرارة MTC & التيار المتبقي وحدة القياس	قياس درجة الحرارة	-20 درجة ~+100 درجة
	قياس التيار المتبقي	10~3000 مللي أمبير
	دقة	درجة الحرارة: ± 2 درجة؛ التيار المتبقي: 1% (الفئة 1)
	مزود الطاقة	تيار مستمر 12 فولت؛ الاستهلاك: أقل من أو يساوي 1 وات؛ واجهة RJ45
	تواصل	واجهة RJ45؛ MODBUS-RTU (التواصل مع الجسم الرئيسي)

موسعةوحدة الوظيفة الإضافية لمفتاح DO/DI --- MK

●MK

● 12 قناة DI (مدخل رقمي)

● 4 قنوات DO (مخرج رقمي)

product-482-408

الوحدة الموسعة	وصف
-وحدة التبديل MK	12 × DI (مدخل)	مدخل اتصال جاف مع مصدر طاقة مدمج
	4 × DO (الإخراج)	مرحل خرج جهة اتصال مفتوحة عادةً؛ تصنيف تيار متردد 250 فولت/3 أمبير، تيار مستمر 30 فولت/3 أمبير
	مزود الطاقة	تيار مستمر 12 فولت؛ الاستهلاك: أقل من أو يساوي 1 وات؛ واجهة RJ45
	تواصل	واجهة RJ45؛ MODBUS-RTU (التواصل مع الجسم الرئيسي)
