وصف

باستخدام تقنية أخذ عينات التيار المتردد ، يمكن لعدادات الطاقة الكهربائية من سلسلة PZ قياس العديد من المعلمات الكهربائية للشبكة ثلاثية الطور مثل التيار ، والجهد ، والطاقة ، والطاقة الكهربائية ، وما إلى ذلك بشكل مباشر أو غير مباشر. يمكن استخدامه للعرض المحلي وربطه بجهاز التحكم لتشكيل نظام قياس وتحكم.

مزودة بمنفذ اتصال RS -485 ، واعتماد بروتوكول Modbus-RTU المتوافق ، يمكن للمقاييس تحويل إشارة المعلمة الكهربائية إلى خرج تناظري قياسي ، بإدخال تبديل بأربع قنوات (قناتين) / خرج تبديل ثنائي القناة. بناءً على المتطلبات المختلفة ، يمكن إعداد المعلمات الكهربائية لنسبة التحويل ، والإنذار ، والاتصالات ، وما إلى ذلك ، والتحكم فيها بواسطة المفاتيح الموجودة على اللوحة الأمامية.

تتميز عدادات سلسلة PZ بنسبة عالية من السعر والأداء ويمكن أن تحل محل محولات الطاقة الكهربائية التقليدية وعدادات القياس. كمكون اكتساب رقمي ذكي متقدم للواجهة الأمامية ، فقد تم استخدام عدادات الكهرباء هذه على نطاق واسع في أنظمة التحكم المختلفة وأنظمة SCADA وأنظمة إدارة مصادر الطاقة.

سمات

1. عداد لمقياس الطاقة ثلاثي الأطوار له تأثيرات مانعة للتسرب ومضادة للتداخل بحيث يمكن أن يضمن القياس الدقيق.

2. دقة أعلى للجهد: الفئة 0. 2 ، الطاقة النشطة: الفئة 0 .5. يمكن توصيل الجهد بـ 660 فولت.

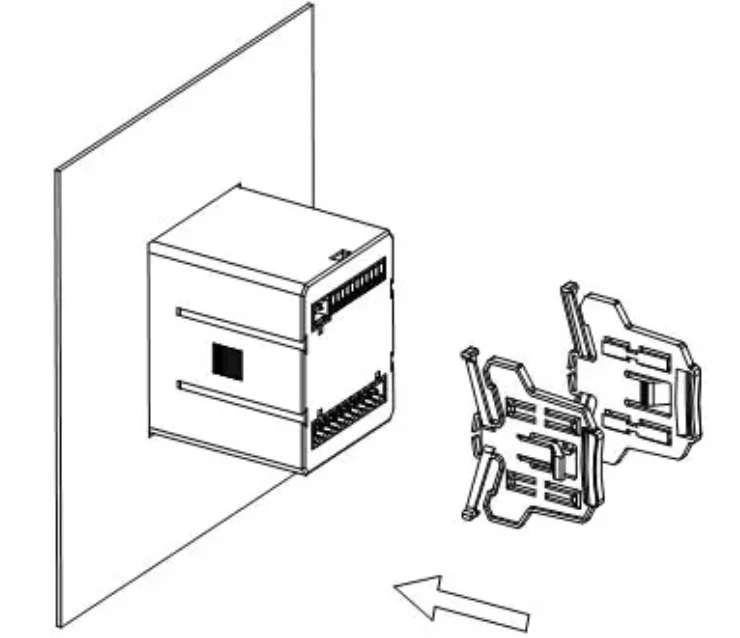

3. تصميم 92 * 92/88 * 88 يجعل التركيب أكثر سهولة ويوفر الوقت.

4. تسمح لك شاشة LCD / LED الواضحة برؤية البيانات بشكل أكثر وضوحًا وتمنع الأخطاء.

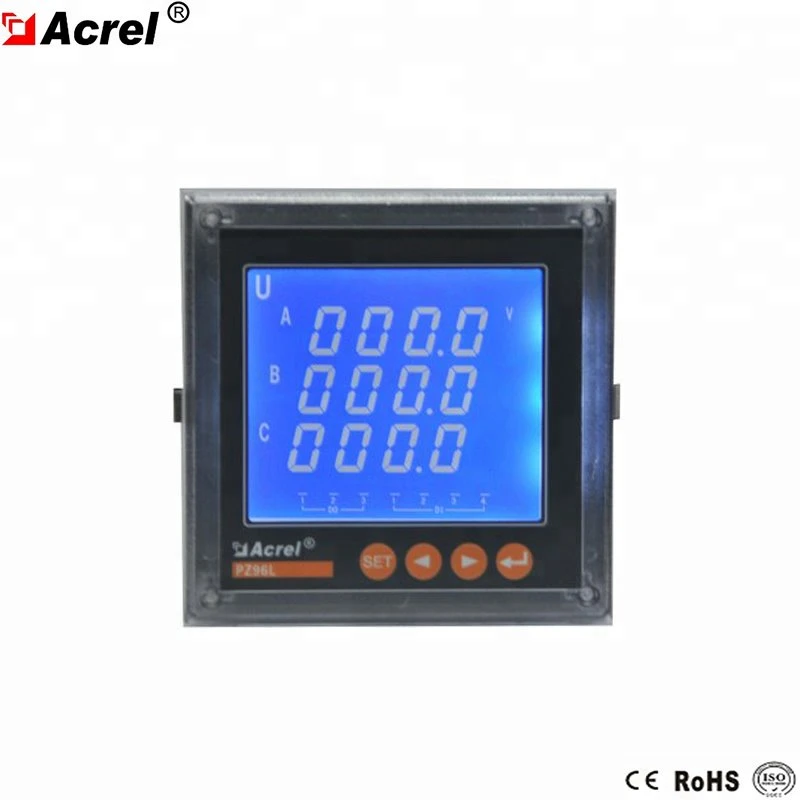

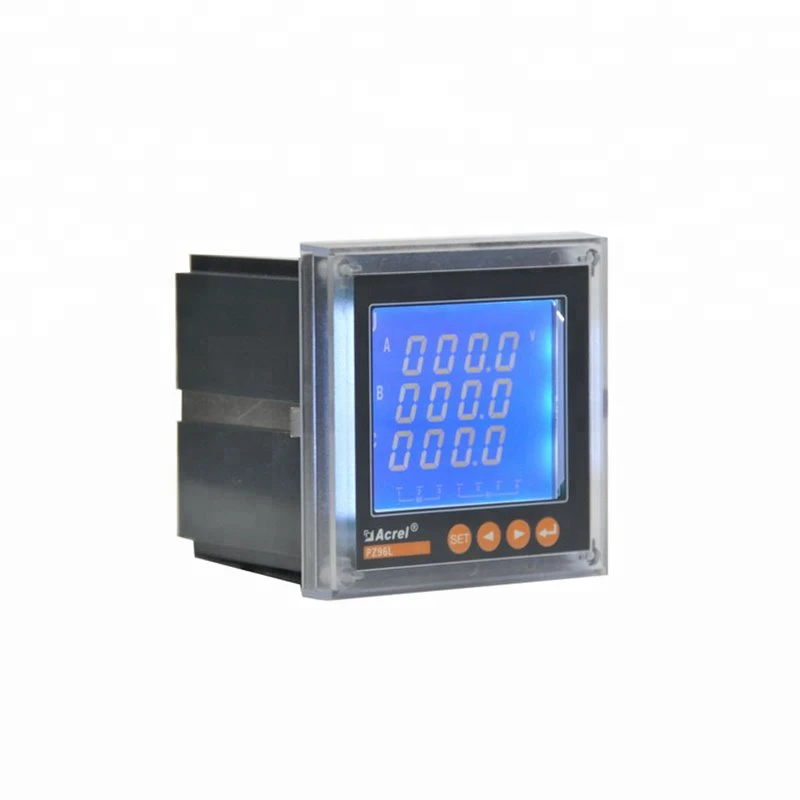

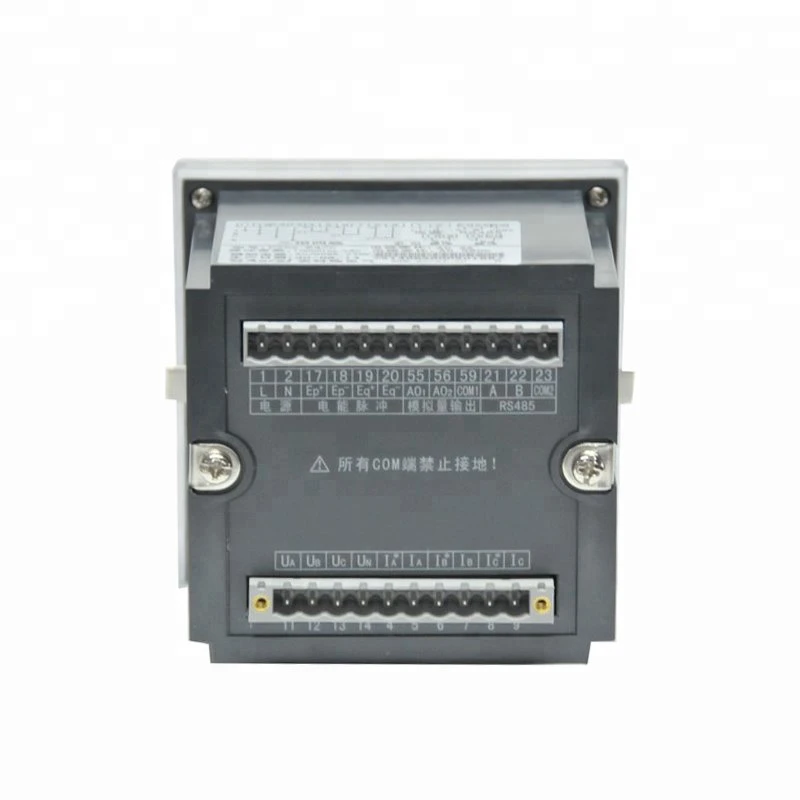

مظهر

معامل

مشروع			Pأراميتر
تخصيص			3 مراحل 3 أسلاك ، 3 مراحل 4 أسلاك
مدخل	يتصل		45-65 هرتز
	تكرار		3 مراحل 3 سلك ، 3 مراحل 4 سلك
	الجهد االكهربى	الزائد: تصنيف 1.2 أضعاف (مستمر) ؛ تصنيف 10 أضعاف لمدة 1 ثانية
		استهلاك الطاقة: <0. 2VA
	حاضِر	الزائد: تصنيف 1.2 أضعاف (مستمر) ؛ تصنيف 10 أضعاف لمدة 1 ثانية
		استهلاك الطاقة: <0. 2VA
انتاج \|	الطاقة الكهربائية		وضع الإخراج: 2- نبضة مقرنة صور القناة المفتوحة
			ثابت النبض: 10000 ، 40000 ، 160000 عفريت / كيلو وات ساعة
	تواصل		RS485port ، بروتوكول Modbus -RTU
	عرض		شاشة LED أو LCD ، قم بتعيين مضاعفة الطاقة ، والتنبيه ، وإشارة التبديل حسب الرغبة ؛ بالنسبة لقناة واحدة تمثيلية ، اعرض الإعدادات القابلة للبرمجة ذات الصلة
وظيفة	تبديل المدخلات		2 قناة أو 4 قنوات وضع إدخال الاتصال الجاف السلبي
	تحويل الإخراج		1 خرج ضوئي نشط
			وضع الإخراج: مرحل 2 قناة لا يوجد مخرج اتصال
	خرج تشابهي		وضع الإخراج: إخراج 1 أو 2 أو 4 قنوات ، 0 - 20 مللي أمبير ، 4 - 20 مللي أمبير قابلة للبرمجة
			سعة تحميل أقل من أو تساوي 500 درجة مئوية
فئة الدقة	التردد {{0}. 05 هرتز ، الطاقة الكهربائية التفاعلية فئة 1 ، أخرى 0.5 فئة
مزود الطاقة	DC100 ~ 350 فولت ؛ AV 85 ~ 265 فولت ؛ （من أجل أداة الأسلاك تسود）		استهلاك الطاقة<5VA
حماية	Equipment withstand voltage= power supply, voltage input circuit 2kVAC; power supply,current circuit 2.5kV/1min(RMS) Insulation resistance- input, output end to housing >100MΩ
	نطاق		مودبوس RTU: 1 ~ 247 ؛
بيئة	درجة حرارة	العمل: -10 درجة ~ بالإضافة إلى تخزين 55 درجة: -25 درجة ~ زائد 75 درجة
	رطوبة	أقل من أو يساوي 93 بالمائة RH بدون تكاثف
	ارتفاع	أقل من أو يساوي 2500 م

وظيفة

نوع العداد

الوظيفة الأساسية

شكل

وظيفة اختيارية

PZ 96- E3 / *

PZ 96- E4 / *

قياس EPI / EPE ، EQL / EQC ؛

القوة النشطة ، القوة التفاعلية ، قياس معامل القدرة ؛

ثلاث مراحل التيار ، الجهد ، قياس التردد

96 مربع

Switching4DI plus 1 نبضة بالإضافة إلى اتصال RS485 (/ KC)
Switching2DI2DO بالإضافة إلى اتصال RS485 (/ KC)
Switching4DI بالإضافة إلى RS485 التواصل (/ KC)
2 قناة إرسال الإخراج بالإضافة إلى 2 نبضة بالإضافة إلى اتصال RS485 (/ MC)

PZ96L-E3 / *

PZ96L-E4 / *

الأسلاك

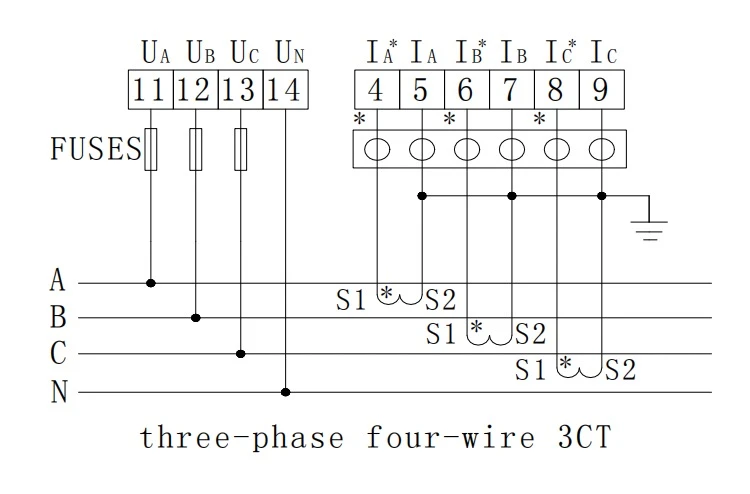

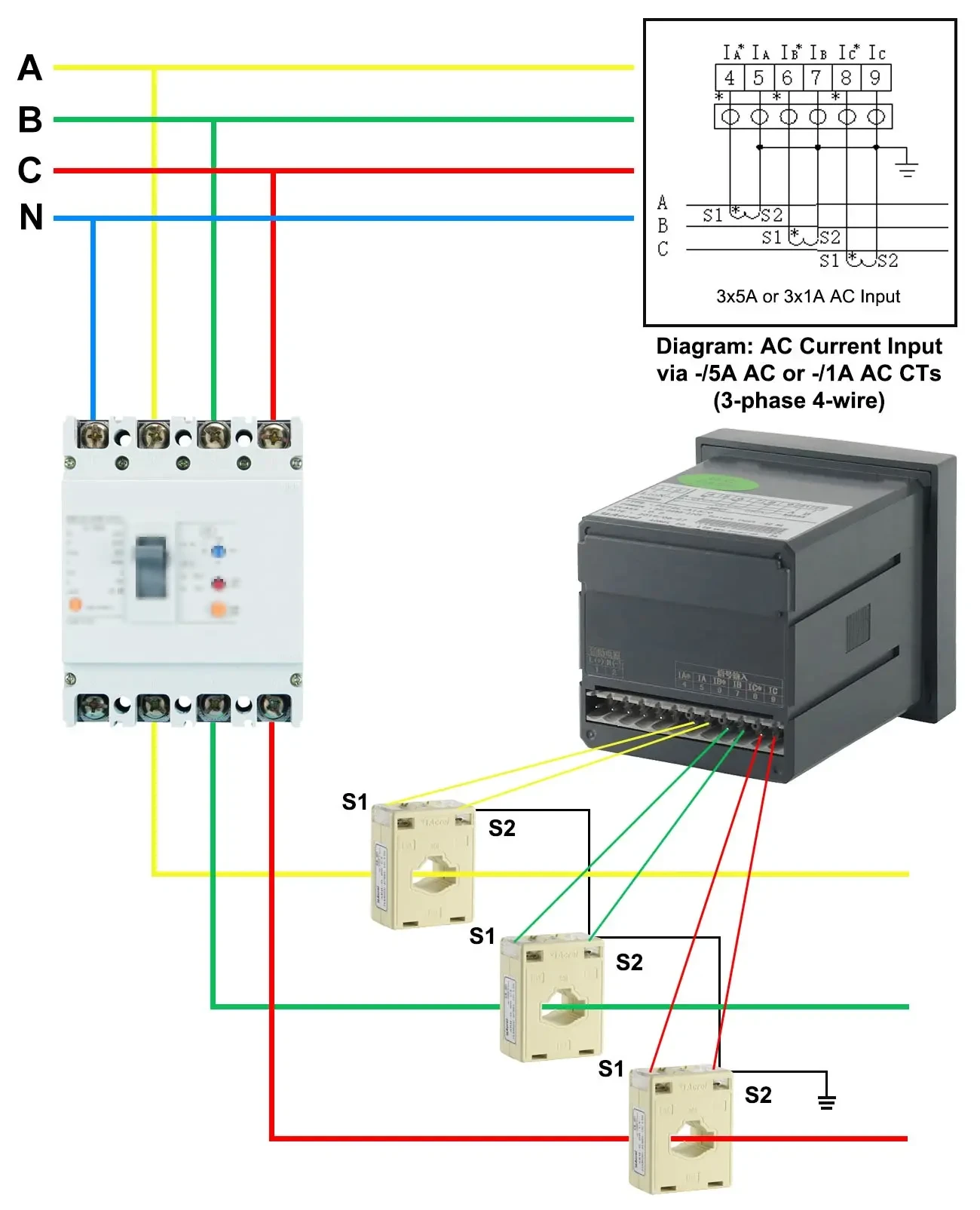

Fig1 ثلاث مراحل أربعة أسلاك 3CT

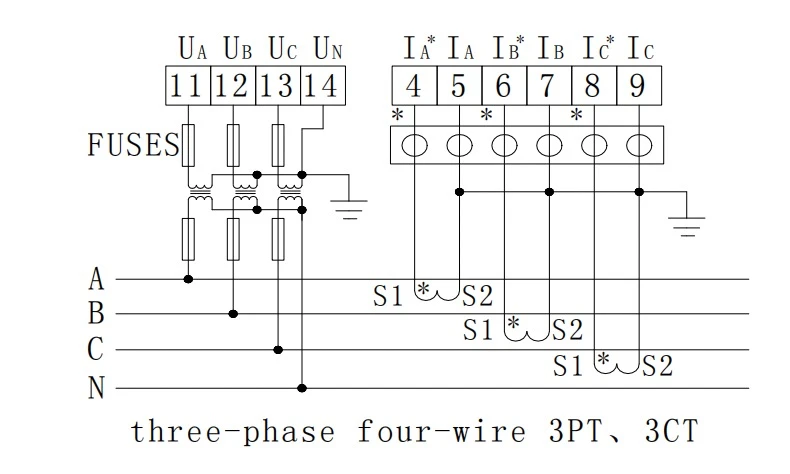

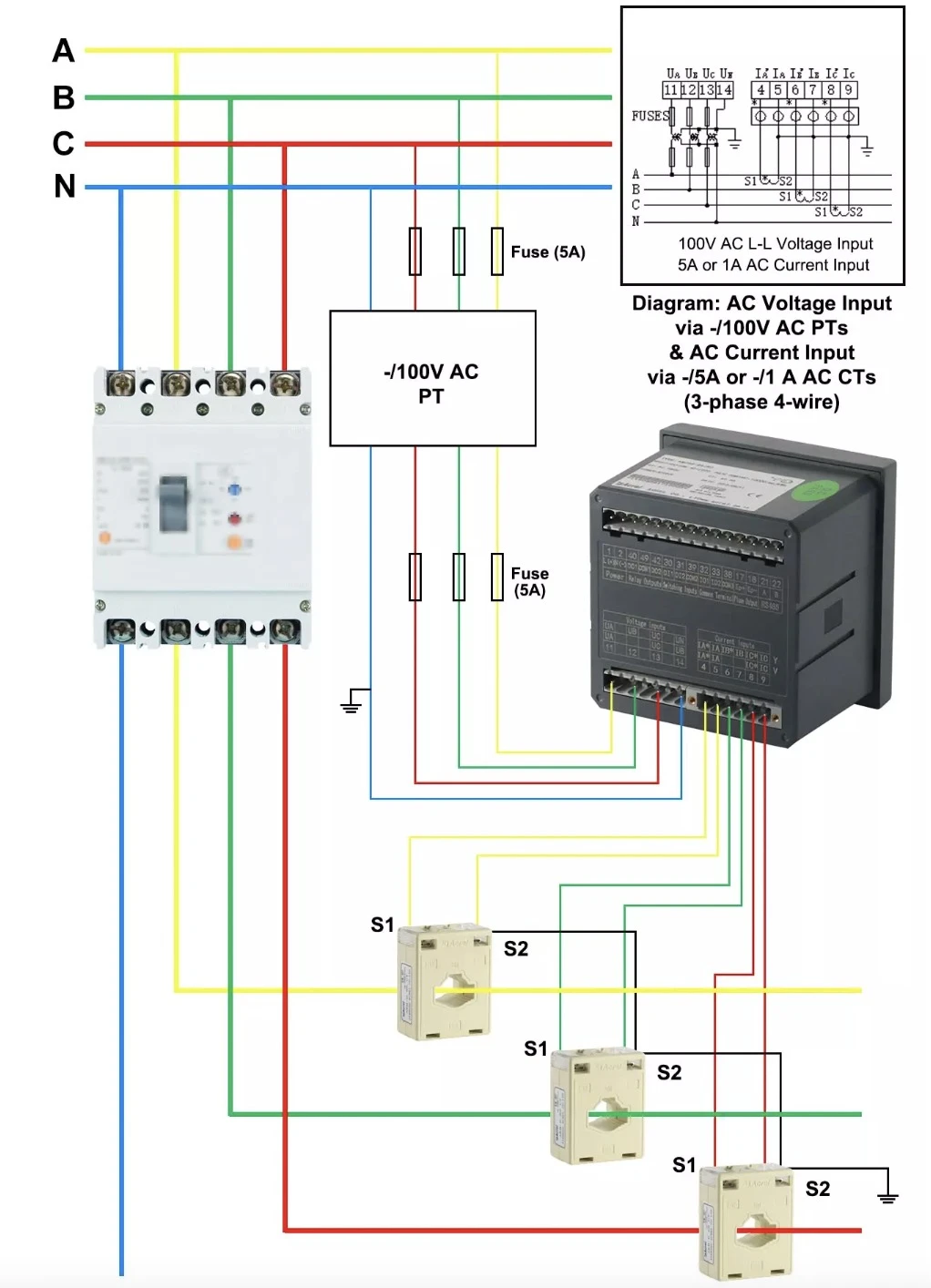

Fig2 ثلاث مراحل أربعة أسلاك 3PT ، 3CT

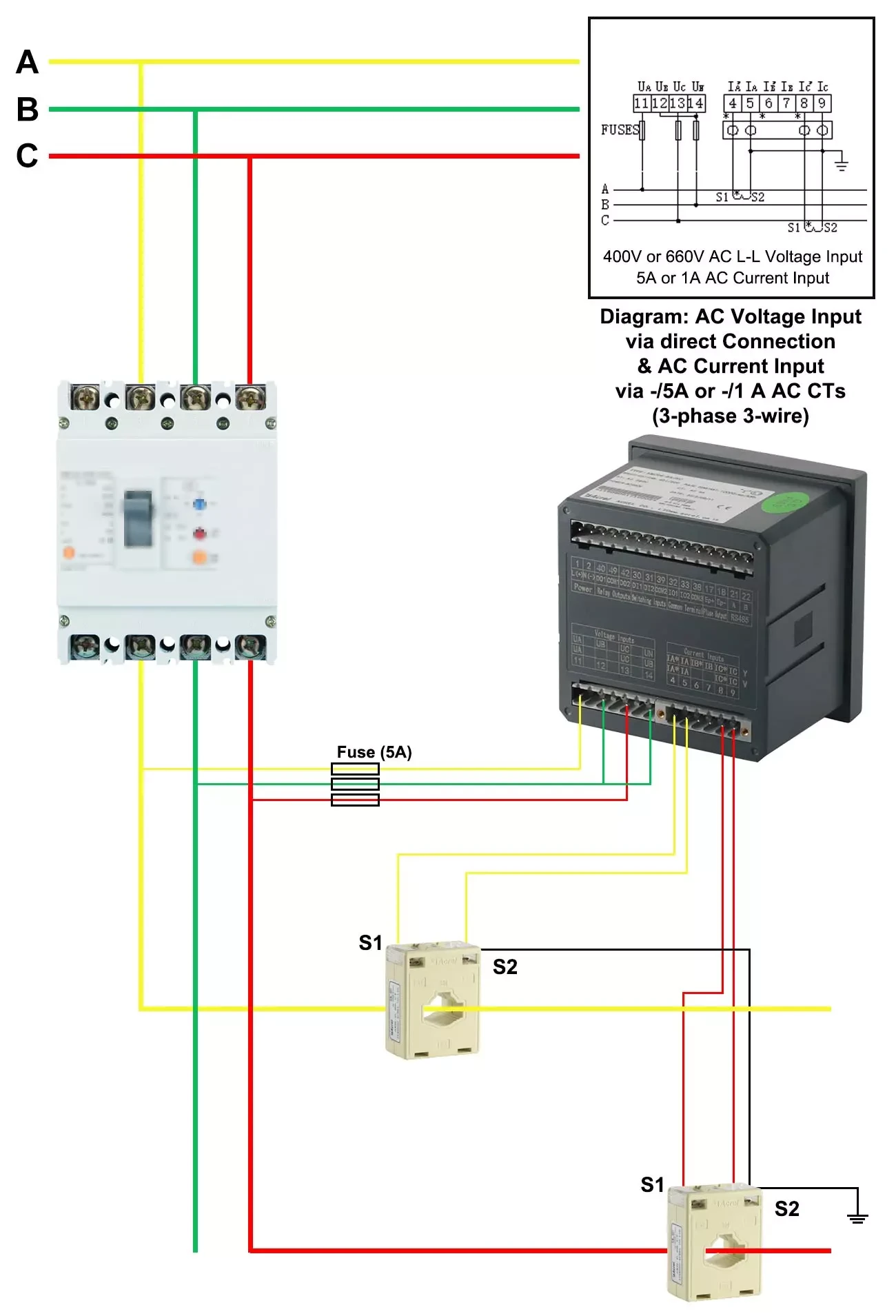

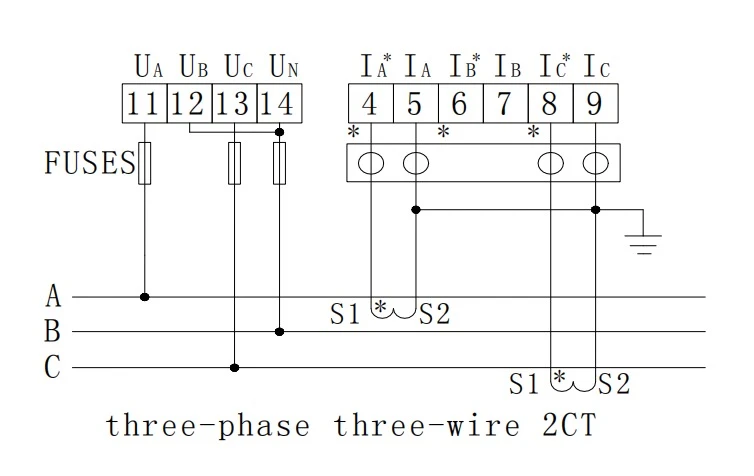

Fig3 ثلاث مراحل ثلاثة أسلاك 2CT

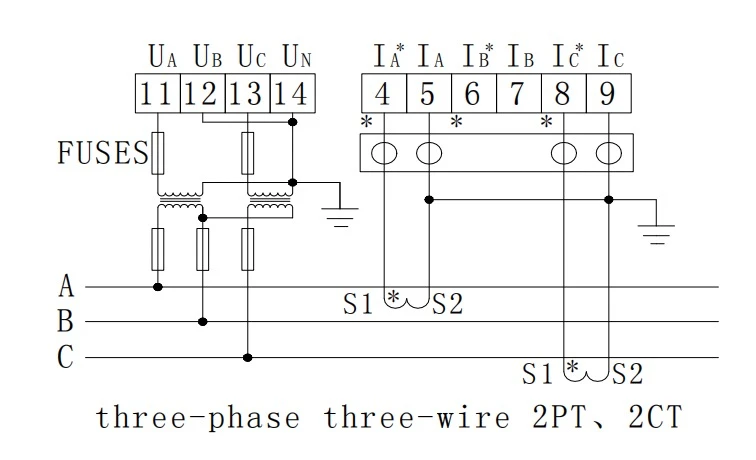

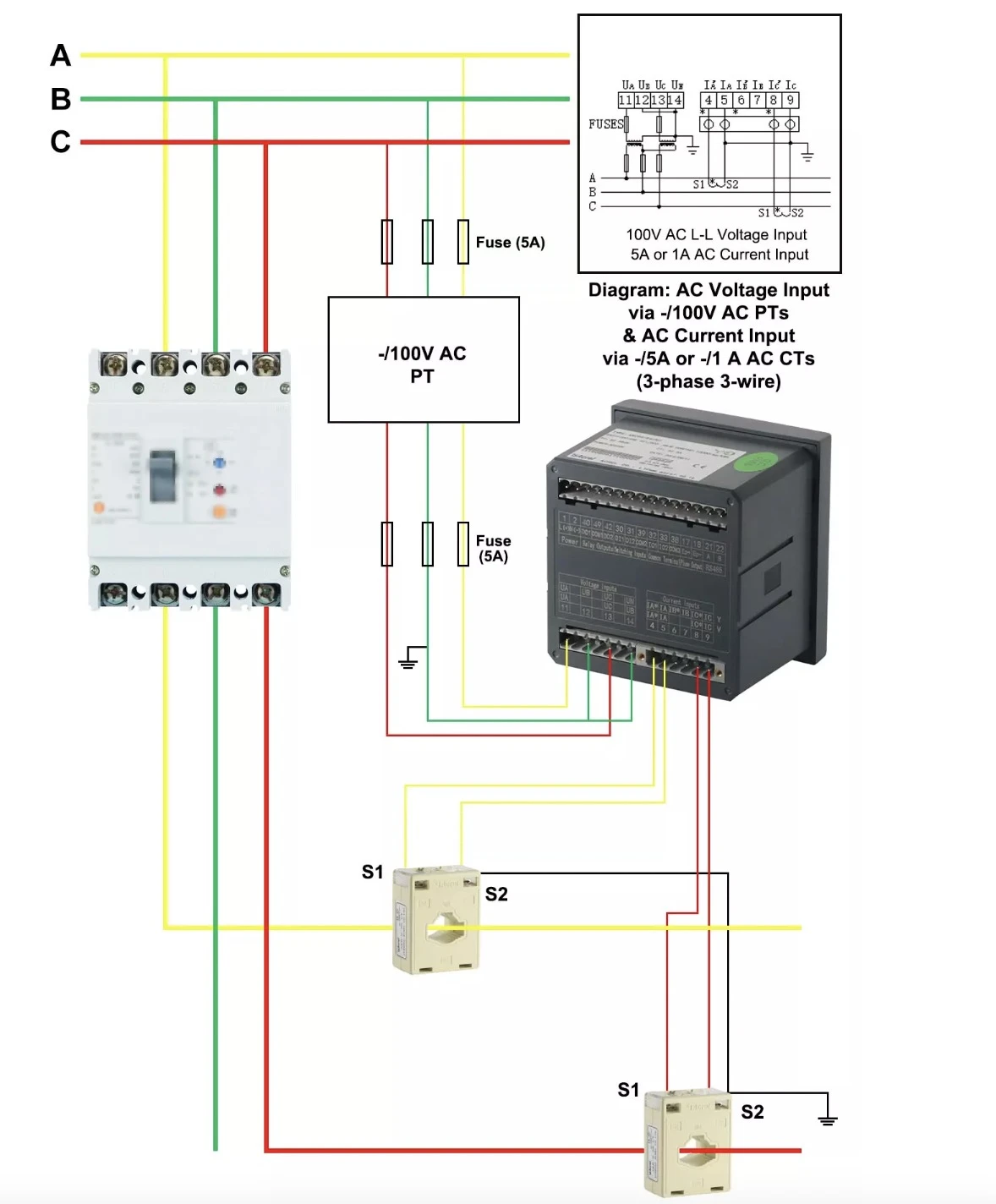

Fig3 ثلاث مراحل ثلاثة أسلاك 2CT 2PT
