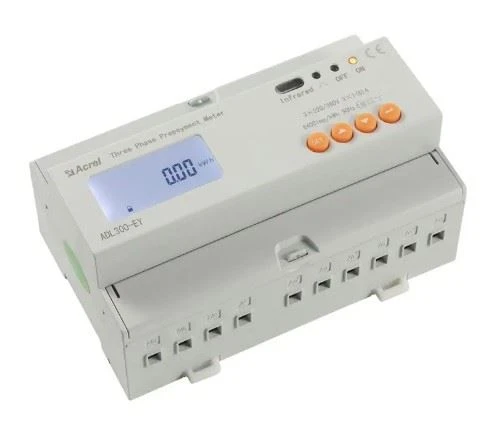

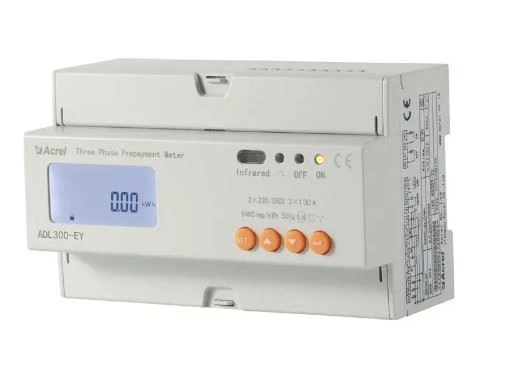

ثلاث مراحل عداد الطاقة المدفوعة مسبقا

● القياس: 3 مراحل كيلوواط ساعة (فئة 0.5s)، kVarh، الطاقة النشطة، الطاقة التفاعلية، التيار، الجهد وغيرها
● تصنيف الجهد: 3x380 ~ 456V AC و 45 ~ 65Hz (مدخلات إشارة الجهد كما خدم إمدادات الطاقة من متر)
● تصنيف الحالي: 3x10(80)A AC (اتصال مباشر)؛ 3x1(6) A AC (متصل عبر CTs)
● الاتصالات: RS485 (MODBUS-RTU)؛ الاشعه تحت الحمراء
● التحكم التلقائي: المدمج في ترحيل القابضة للتبديل التحكم في إيقاف
● متعددة الأسعار والتعريفات المتعددة: 4 معدلات التعريفة الجمركية (سبايك، الذروة، وادي وشقة كيلو واط ساعة سعر الوحدة)

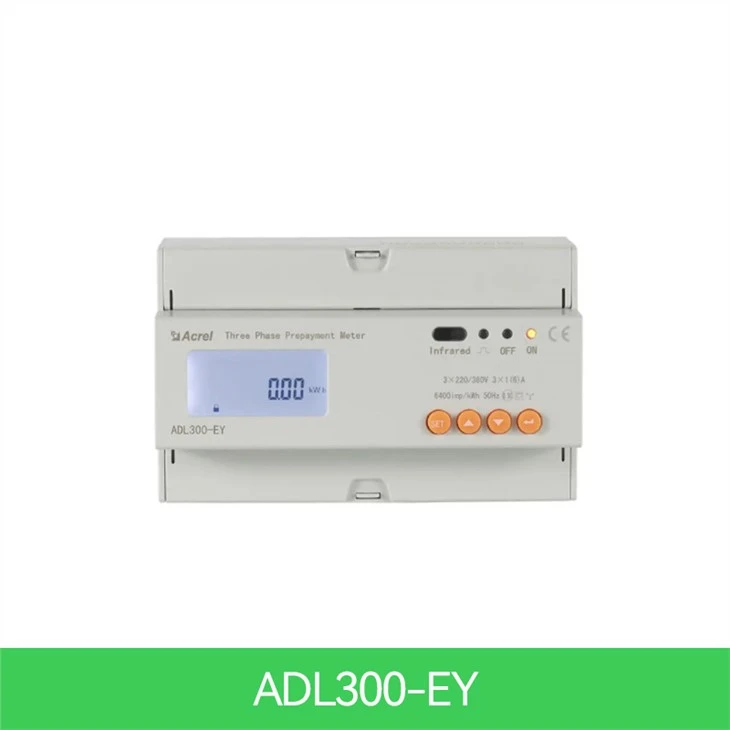

● نموذج: ADL300-EY

وصف

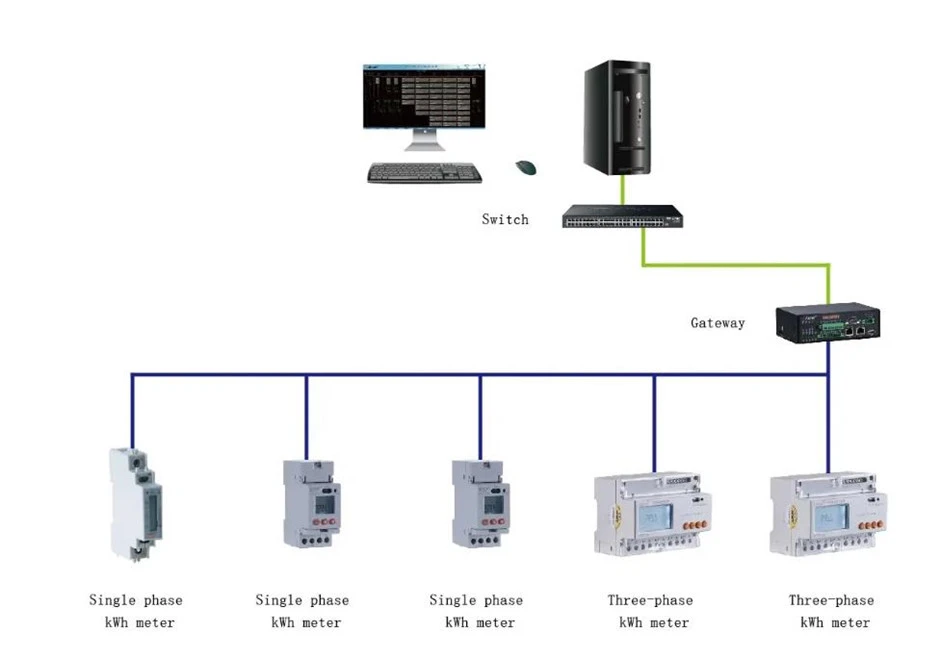

الآن Acrel لديه ثلاثة عدادات الطاقة المدفوعة مسبقا، ADL100-EY مرحلة واحدة عدادات المدفوعة مسبقا مع مقدمة التحكم، ADL300-EY ثلاثة مراحل عدادات مسبقة الدفع مع مقدمة التحكم، وعدادات الطاقة المدفوعة مسبقا ADF400L، فهي تستخدم على نطاق واسع لحساب الطاقة النشطة واحدة وثلاث مراحل على التوالي على وتيرة 50 هرتز. متر لديه وظائف الدفع المسبق، والسيطرة على الحمل والاتصالات RS485، الخ. داخل متر لديها استراحة عقد صغيرة لتحقيق التيار أو إيقاف تشغيله. مع منصة خدمة EMS IoT Acrel يمكن تحقيق التحكم عن بعد في الطاقة. هذه العدادات تلبي المتطلبات التقنية ذات الصلة من عدادات الطاقة الإلكترونية في معايير IEC62053-21، IEC62053-22.

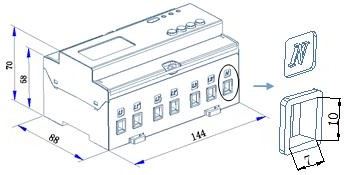

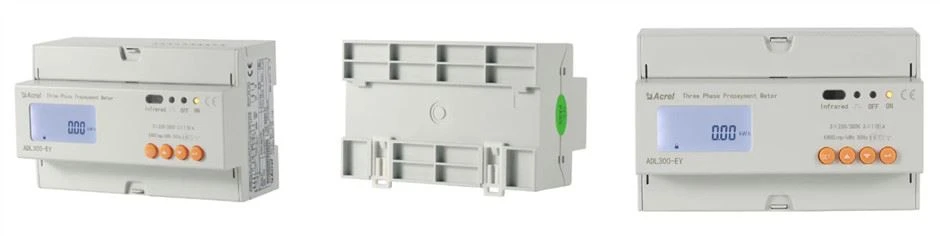

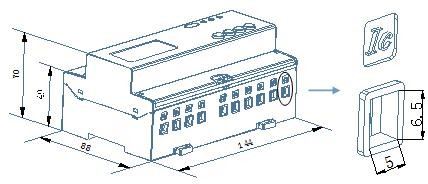

مظهر

البارامترات

المعلمة التقنية		ADL300-EY
ضغط	الجهد المرجعي	3×220/380 فولت
	مرجع تردد	50 هرتز
	استهلاك	<4va(each>
حالي	إدخال الحالي	1(6)A,10(80)A
	بدء التشغيل الحالي	الاتصال مباشرة: 0.004 Ib، الاتصال عبر CT: 0.002In
	استهلاك	<4va (maximum="">
قياس اداء	دقة قياس	فئة 0.5s
دقة الساعة		خطأ ≤0.5s/d
نبض نشط	عرض النبض	80ms±20ms
نبض نشط	ثابت النبض	6400imp/kWh,400 عفريت/كيلووات ساعة
التواصل على	واجهه	RS485 (A+,B-)
	وضع الاتصال	الموصلات زوج الملتوية محمية
	بروتوكول	MODBUS-RTU

دالة

اسم الدالة	وصف الدالة		دالة زود
	ADL300-EY	ADL100-EY
قياس كيلوواط ساعة	إجمالي كيلوواط ساعة نشط (موجب وسلبي في المجموع)		■
قياس الكهرباء البارامترات	U、I 、P、Q、S、PF、F		■
وضع الدفع المسبق	من خلال RS485 الاتصالات المدفوعة مسبقا الشحن، تشفير البيانات		■
تحكم	المدمج في قدرة عالية الفرعية عقد التتابع لتحقيق عنصر تحكم التحميل عند إيقاف تشغيله		■
شاشة LCD	8 بت مقطع شاشة LCD		■
انتقال	واجهة الاتصال: RS485, الاتصالات البروتوكول: MODBUS-RTU		■
تعريفة متعددة	4 معدلات تعريفة، فاصل زمني 14 مرة حسب اليوم		□F
