وصف

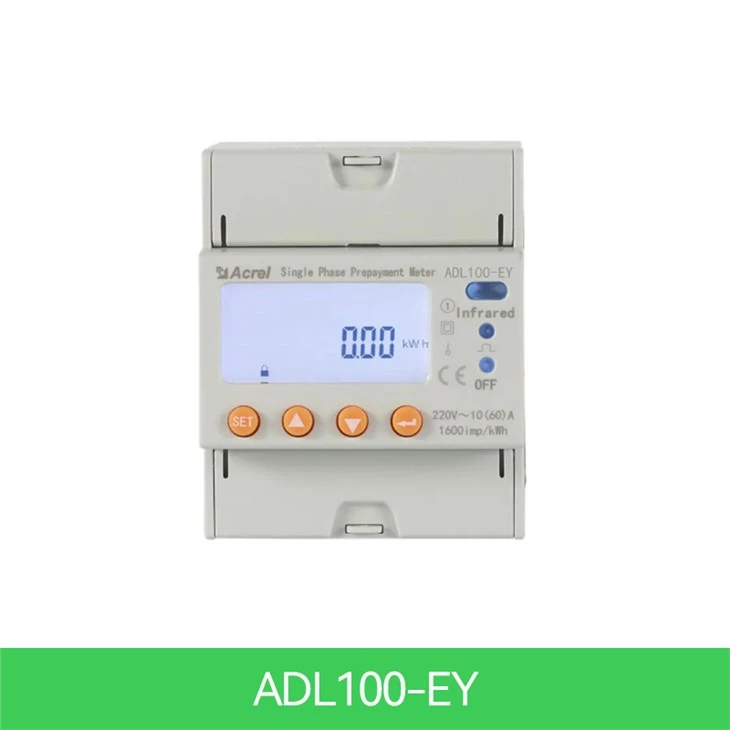

مع نظام الدفع المسبق، Acrel ADL100-EY عدادات الطاقة المدفوعة مسبقا مرحلة واحدة مع كسر داخل لتحقيق مقدمة السيطرة. الدين السكك الحديدية يثبت، وسعر رخيص. هذا العداد الطاقة المدفوعة مسبقا لديه وظائف مسبقة الدفع، والسيطرة على الحمل وRS485 الاتصالات الخ. مع منصة آي أو تي اكرل EMS يمكن التحكم عن بعد متر أو رسوم الودائع المائية عن بعد أو استخدام RF / IC بطاقة لتحقيق وظيفة المدفوعة مسبقا المحلية. تلبية المتطلبات التقنية ذات الصلة من عداد الطاقة الإلكترونية في معايير IEC62053-21، IEC62053-22.

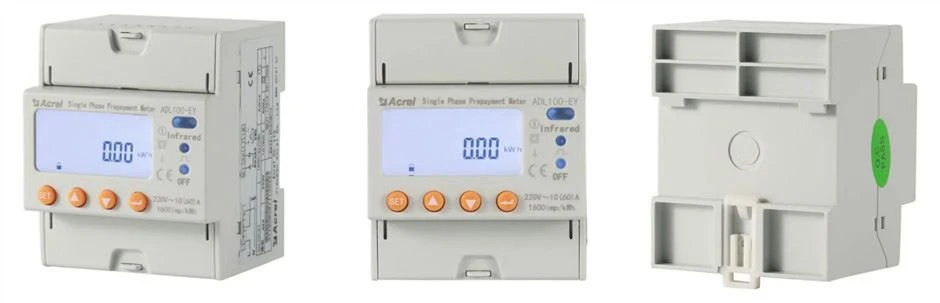

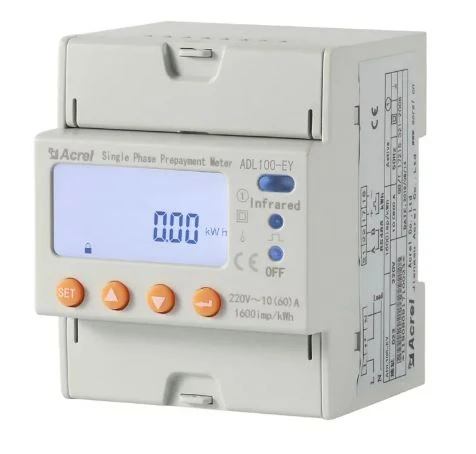

مظهر
البارامترات
المعلمة التقنية | ADL100-EY | |
ضغط | الجهد المرجعي | 220 فولت |
مرجع تردد | 50 هرتز | |
استهلاك | <4va(each> | |
حالي | إدخال الحالي | 10(60)A |
بدء التشغيل الحالي | الاتصال مباشرة: 0.004 Ib، الاتصال عبر CT: 0.002In | |
استهلاك | <4va (maximum=""> | |
قياس اداء | دقة قياس | 1 فئة |
دقة الساعة | خطأ ≤0.5s/d | |
نبض نشط | عرض النبض | 80ms±20ms |
ثابت النبض | 1600imp/كيلووات ساعة | |
التواصل على | واجهه | RS485 (A+,B-) |
وضع الاتصال | الموصلات زوج الملتوية محمية | |
بروتوكول | MODBUS-RTU | |
دالة
اسم الدالة | وصف الدالة | دالة زود | |
ADL300-EY | ADL100-EY | ||
قياس كيلوواط ساعة | إجمالي كيلوواط ساعة نشط (موجب وسلبي في المجموع) | ■ | |
قياس الكهرباء البارامترات | U、I 、P、Q、S、PF、F | ■ | |
وضع الدفع المسبق | من خلال RS485 الاتصالات المدفوعة مسبقا الشحن، تشفير البيانات | ■ | |
تحكم | المدمج في قدرة عالية الفرعية عقد التتابع لتحقيق عنصر تحكم التحميل عند إيقاف تشغيله | ■ | |
شاشة LCD | 8 بت مقطع شاشة LCD | ■ | |
انتقال | واجهة الاتصال: RS485, الاتصالات البروتوكول: MODBUS-RTU | ■ | |
تعريفة متعددة | 4 معدلات تعريفة، 14 فاصل زمني حسب اليوم | □F | |
(■: يعني معيار؛ □: يعني اختياري)
ملاحظه:لا يمكن تحقيق وظيفة الوضع المدفوع مسبقا إلا من خلال نظام الدفع المسبق الذي صممته شركة Acrel Co.Ltd.
ابعاد
ADL100-EY
الاسلاك
ADL100-EY
دالة مساعدة

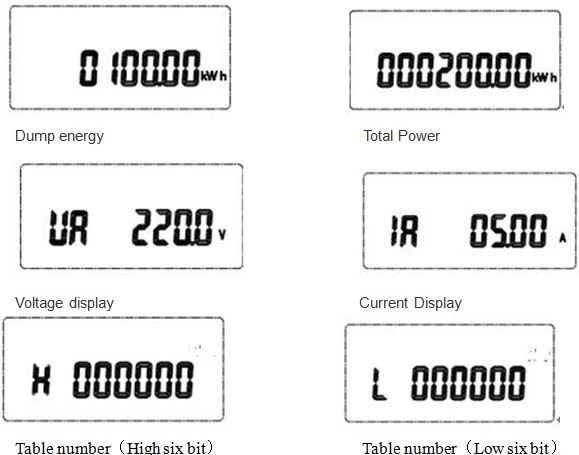

عرض الأمثلة

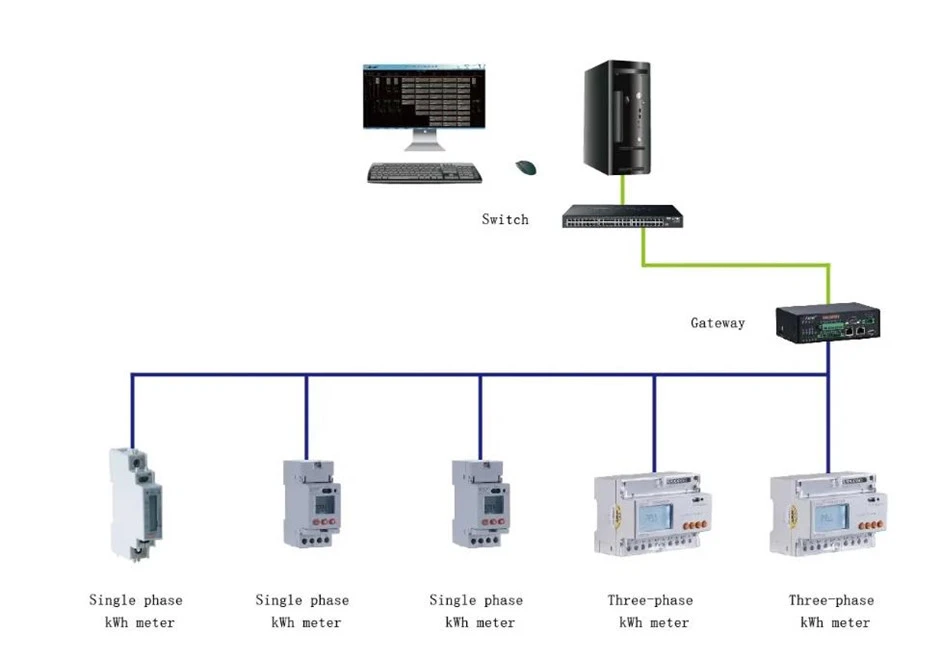

سيناريو التطبيق

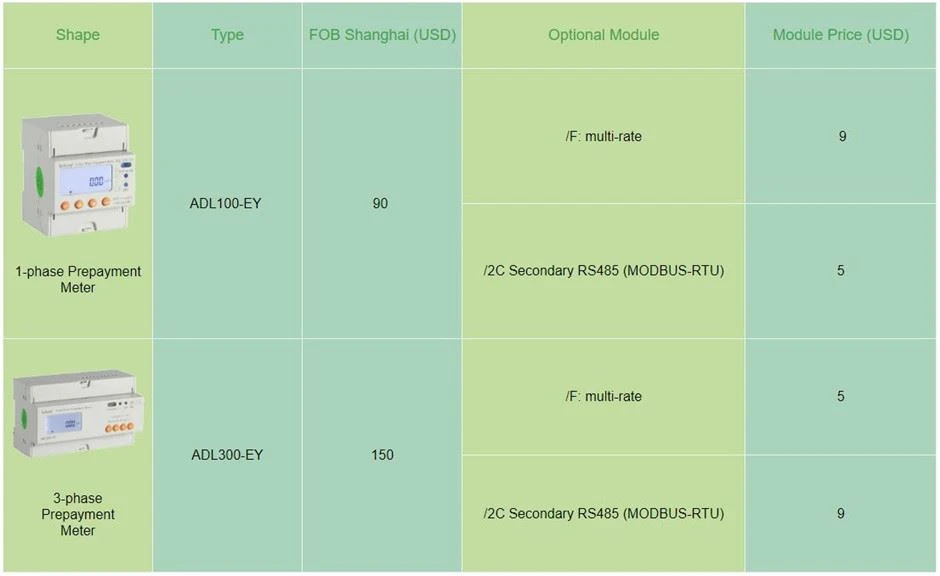

اقتباس
