وصف

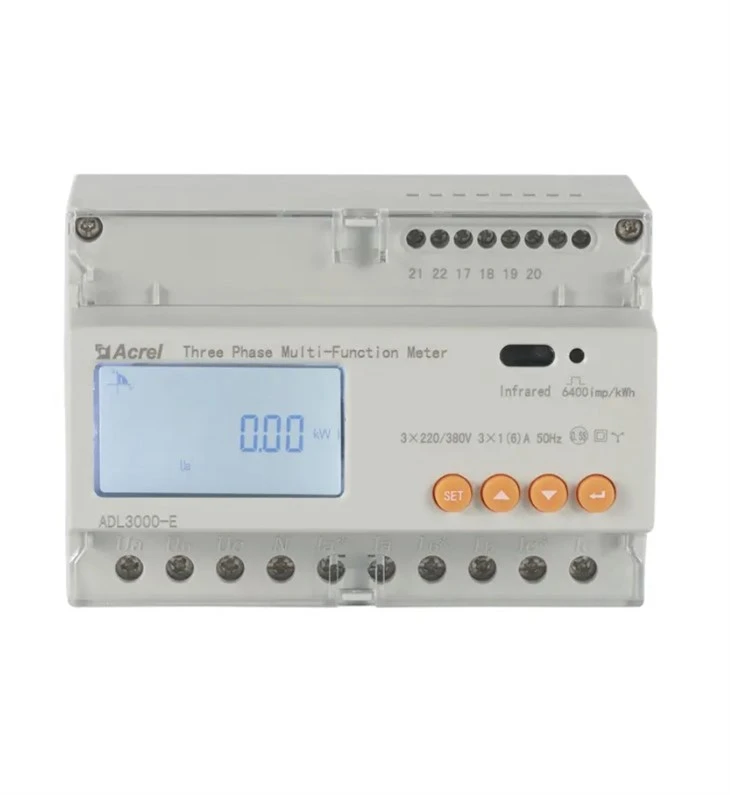

عداد الطاقة الشمسية ثلاثي الطور DTSD1352 AC
ADL3000-E هو عداد ذكي مصمم لأنظمة إمداد الطاقة والصناعات والتعدينيستخدم هذا الجهاز في المؤسسات والمرافق لحساب استهلاك الكهرباء وإدارة الطلب على الكهرباء. يتميز هذا الجهاز بدقة عالية وحجم صغير وسهولة التركيب. فهو يدمج قياس جميع المعلمات الكهربائية مع قياس وإدارة الكهرباء الشاملة ويوفر بيانات متنوعة عن الأشهر الاثني عشر السابقة، ويتحقق من محتوى التوافقيات الحادي والثلاثين والمحتوى التوافقي الإجمالي، ويحقق الاتصال عن بعد والتحكم عن بعد مع إدخال التبديل ومخرج التتابع، ويتميز بمخرجات الإنذار. وهو مزود بمنفذ اتصال RS485 ومُكيف مع MODBUS-RTU. يمكن استخدام ADL3000-E في جميع أنواع أنظمة التحكم وأنظمة SCADA وأنظمة إدارة الطاقة. تلبي جميع العدادات المتطلبات الفنية ذات الصلة بعدادات الطاقة الكهربائية في معايير IEC62053-21 وIEC62053-22.
شاشة الكريستال السائل
معدات معالجة واختبار فعالة ودقيقة.
وظائف اختيارية مختلفة
2 قناة RS485، 1 مدخل رقمي/ 1 مخرج رقمي، إلخ
الطاقة الشمسية صفر تصدير
عداد الطاقة الشمسية المضاد للتدفق العكسي
حلولنا
|
|
|
المعلمة
| رقم الموديل | دي تي اس دي 1352 | |
| عداد الطاقة الشمسية ثلاثي الطور Din Rail | ||
| الجهد االكهربى |
الجهد المرجعي |
3×100V, 3×380V,3×57.7/100V, 3×220/380V |
|
استهلاك |
<10VA(Single phase) |
|
|
مقاومة |
>2MΩ |
|
|
فئة الدقة |
خطأ ±0.2% |
|
|
حاضِر |
تيار الإدخال |
3×1(6)A (اتصال ثانٍ بخط تحميل طوري 3- عبر محولات تيار متردد إضافية مختارة) 3×10(80)A (اتصال مباشر بخط تحميل طوري 3- عبر محولات التيار المتردد المدمجة ADL3000-E) |
|
استهلاك |
<1VA(Single phase rated current) |
|
|
فئة الدقة |
خطأ ±0.2% |
|
|
دقة القياس |
الجهد: {{0}}.01 فولت، التيار: 0.01 أمبير، القدرة: 0.01 كيلو واط، الطاقة: 0.01 كيلو واط ساعة | |
|
قوة |
القدرة النشطة والتفاعلية والظاهرية، الخطأ ±0.5℅ |
|
|
تكرار |
{{0}} هرتز، خطأ ±0.2% |
|
|
درجة حرارة |
-40 درجة -99 درجة |
|
|
طاقة |
الطاقة النشطة (فئة الدقة: 0.5، 1)، الطاقة التفاعلية (فئة الدقة 2) |
|
|
ساعة |
أقل من أو يساوي 0.5 ثانية/يوم |
|
|
نبضة الطاقة الناتجة |
1 مخرج مقرن بصري نشط، 1 مخرج مقرن بصري تفاعلي |
|
|
تبديل الإخراج |
1 تبديل الإخراج |
|
|
تبديل المدخلات |
1 مدخل مقرن ضوئي |
|
|
عرض النبضة |
80±20 مللي ثانية |
|
|
نبض ثابت |
6400imp/kWh، 400imp/kWh (يتوافق مع التيار الأساسي) |
|
|
الواجهة والتواصل |
RS485: Modbus RTU |
|
|
نطاق عنوان الاتصال |
Modbus RTU:1~ 247؛ |
|
|
معدل الباود |
1200 بت في الثانية~19200 بت في الثانية |
|
|
درجة الحرارة النسبية |
-25 درجة ~+55 درجة |
|
|
الرطوبة النسبية |
أقل من أو يساوي 95 درجة مئوية (بدون تكاثف) |
|

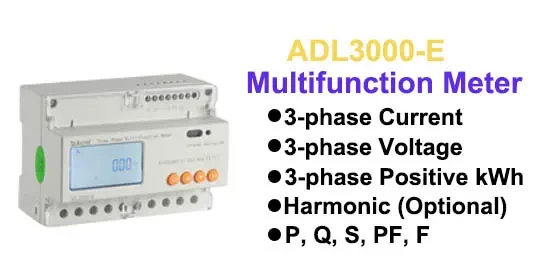

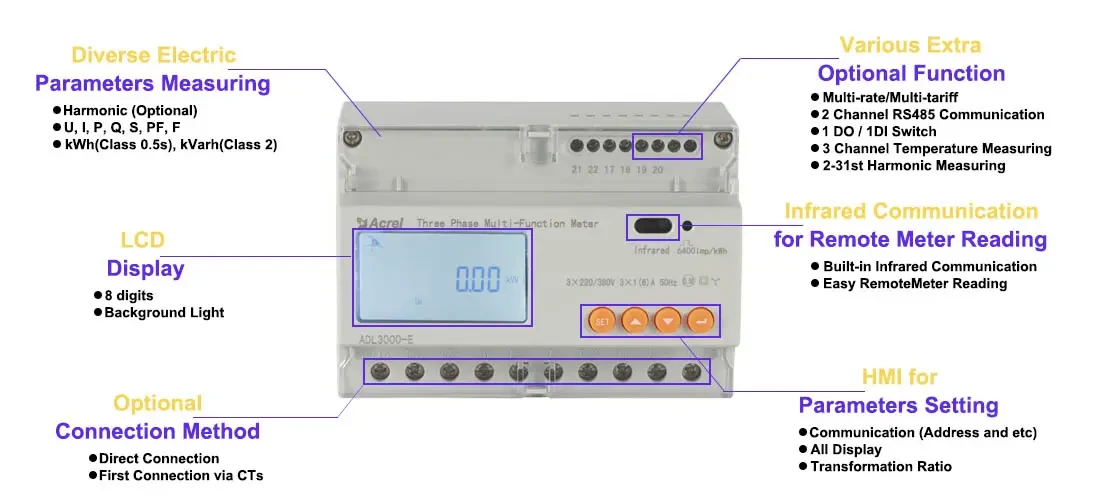

لماذا تختار DTSD1352
قياس جميع المعلمات الكهربائية
●مراقبة الطاقة الكهربائية للمرحلة 3-
● U، I، P، Q، S، PF، F، كيلووات ساعة، كيلو فولت أمبير ساعة، التوافقيات
● طريقتان للتوصيل، عبر التصوير المقطعي المحوسب أو التوصيل المباشر
● الحد الأقصى للتيار 80 أمبير اتصال مباشر أو مدخل CT 5 أمبير

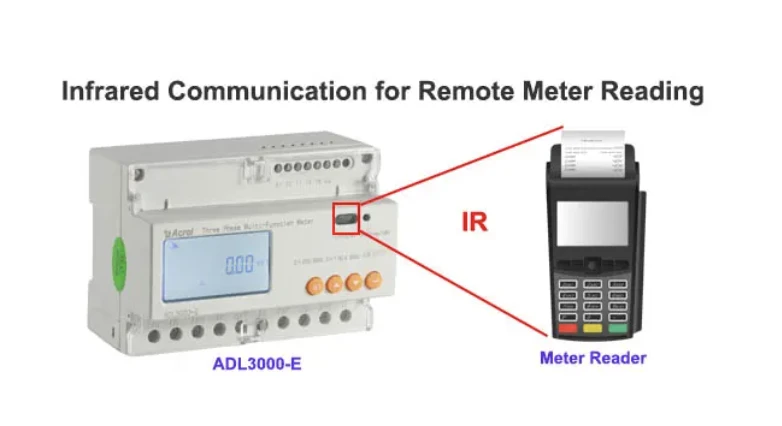

● الاتصالات بالأشعة تحت الحمراء لقراءة العداد عن بعد
● اتصال الأشعة تحت الحمراء المدمج، طرق الاتصال الاختيارية
الوظائف

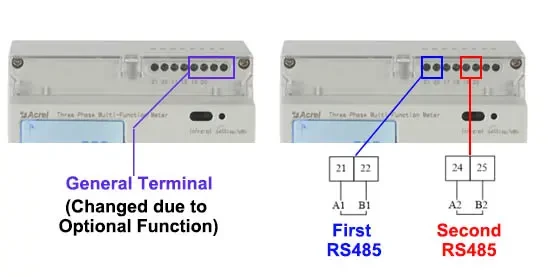

اتصال RS485 ثنائي القناة
● البروتوكول: MODBUS-RTU
● 1 قناة RS485 أو 2 قناة RS485 كلاهما اختياري

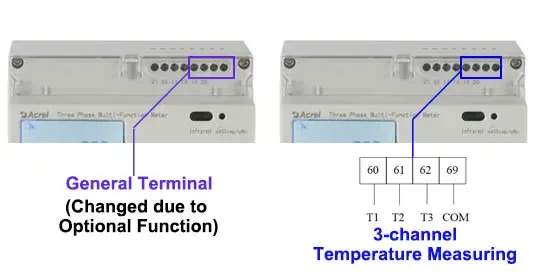

3-قناة قياس درجة الحرارة
● الثرمستور: مستشعر درجة الحرارة NTC
● نطاق القياس: -40 درجة ~+125 درجة

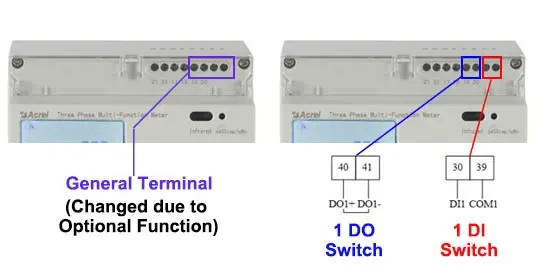

مفتاح DO/DI
● 1 قناة DO
● 1 قناة دي آي

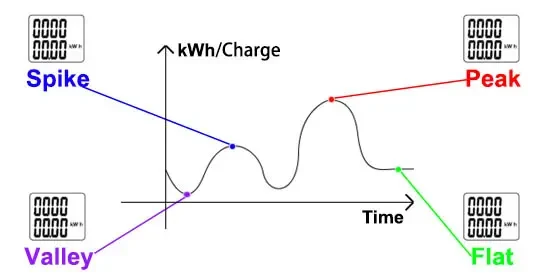

أسعار متعددة/تعرفة مرنة
● 4 المنطقة الزمنية
● 4 معدلات التعرفة (ارتفاع، ذروة، ثابت، وادي)
● 2 قائمة الفترة الزمنية
● 14 فترة زمنية حسب اليوم
● البيانات المجمدة (آخر 48 شهرًا أو آخر 90 يومًا)
● الحد الأقصى للطلب ووقت الحدوث

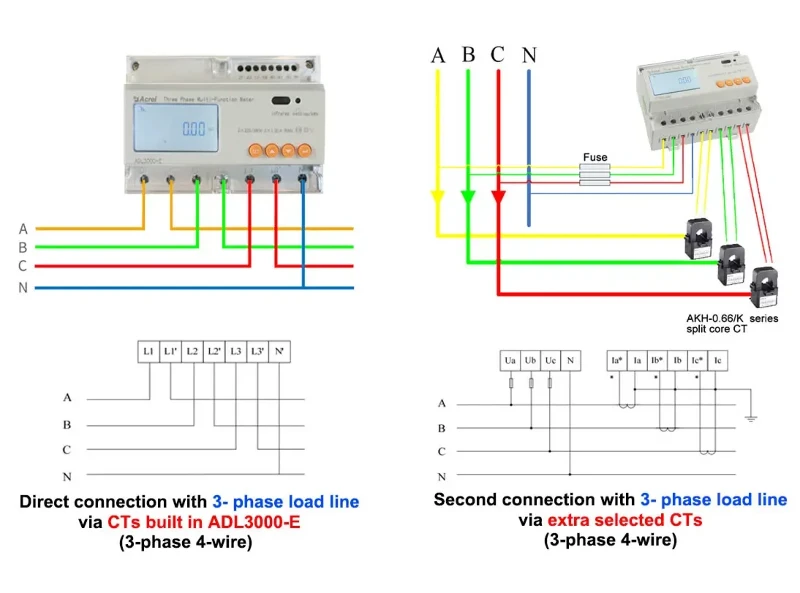

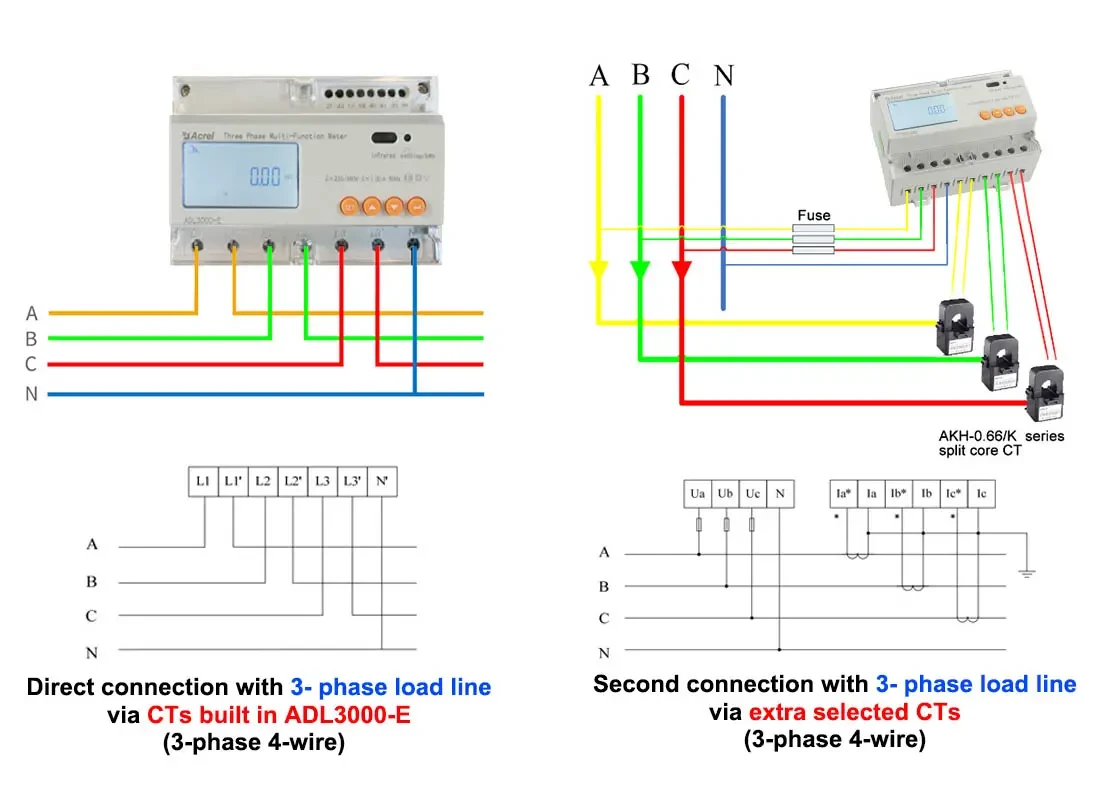

أداة التوصيل
