تطبيق
من الضروري مراقبة استهلاك الطاقة في الوقت الفعلي ومركزية في مركز البيانات ويمكن عرض البيانات على HMI ، وتحميلها إلى نظام مراقبة الطاقة والبيئة بواسطة RS485 على شاشة تعمل باللمس وتحقيق مراقبة في الوقت الفعلي لنظام توزيع الطاقة بالكامل. في الوقت نفسه ، يمكنها تحقيق تحليل كفاءة الطاقة لتقليل استهلاك الطاقة.
بنية
وظائف رئيسيه
1. دوائر الخطوط الواردة والصادرة وحدات المراقبة المستقلة
2. يمكن قياس ما يصل إلى دارتين خط واردتين وما يصل إلى 192 دائرة تيار تيار ، جهد ، طاقة ، طاقة وجودة طاقة.
3. المراقبة والعرض المركزي للبيانات عن طريق HMI ويتم تحميل البيانات إلى نظام مراقبة الطاقة والبيئة من خلال RS485.
4. بالنسبة لنظام الجهد العالي DC 240V أو 336V ، يمكن إضافة وحدة مراقبة العزل لمراقبة مقاومة عزل الأرض للحافلة الرئيسية.
5. مصدر طاقة DC24V لشاشة تعمل باللمس ووحدة مراقبة الخط الصادر (مزود الطاقة من خرج الوحدة الرئيسية)
6. الاتصال: جهاز المراقبة عن طريق RS485 ، شاشة تعمل باللمس عن طريق RS485 أو RJ45
7. الشهادة: CE
اختيار المنتج
اسم | صورة | نموذج | الوظيفة الأساسية |
HMI |
| ATP007kt ATP010kt | 1.7 أو 10 بوصة تعمل باللمس 2-مراقبة الوقت الحقيقي وعرض الجهد ، التيار ، الطاقة ، الطاقة ، جودة الطاقة ، حالة التبديل ، منحنى الشكل الموجي وما إلى ذلك. 3.يمكن تكوين جهاز المراقبة والإنذار والاتصال والمعلمات الأخرى على الشاشة. 4. 2 RS485 و 1 واجهة إيثرنت ، ويمكن تحميل البيانات عن طريق RS485 أو RJ45. |
وحدة مراقبة خط وارد التيار المتردد |
| AMC16Z-ZA | 1. التثبيت: DIN rail 35mm 2. القياس: A + دارات مستقلة ثلاثية الطور B ، 6DI2DO ، تياران تسربان ، درجة حرارة واحدة. والرطوبة. 3. مع التيار الكهربائي الناتج 24V DC لوحدة الخط المنتهية ولايته وشاشة تعمل باللمس. 4. الاتصالات: RS485 Modbus RTU |
وحدة مراقبة الخط الخارج للتيار المتردد |
| AMC16Z-FAK24 AMC16Z-FAK48 | 1. التثبيت: DIN rail 35mm 2. يمكن قياس ما يصل إلى 16 دائرة 3 طور أو 48 دائرة طور واحد 3. امدادات الطاقة DC24V 4. الاتصالات: RS485 modbus RTU |
محول التيار المتردد للخط المنتهية ولايته |
| AKH-0.66 واط | النسبة الحالية ： 100A / 50mA المواصفات المشتركة: 100A / 50mA |
وحدة مراقبة خط وارد DC |
| AMC16Z-ZD | 1. التركيب: DIN Rail 35mm 2. القياس: أ + الدوائر المستقلة B ، 6DI2DO ، 1 درجة الحرارة. والرطوبة. 3. مع التيار الكهربائي الناتج 24V DC لوحدة الخط المنتهية ولايته وشاشة تعمل باللمس. 4. الاتصالات: RS485 modbus RTU |
وحدة مراقبة خط المنتهية ولايته DC |
| AMC16Z-FDK24 AMC16Z-FDK48 | 1. التركيب: DIN Rail 35mm 2. يمكن قياس ما يصل إلى 48 دائرة العاصمة الخط المنتهية ولايته 3. امدادات الطاقة DC24V 4. الاتصالات: RS485 modbus RTU |
وحدة مراقبة عزل الخط الوارد DC |
| AMC16Z-ZJY | 1. التركيب: DIN Rail 35mm 2. قم بقياس A + ب مقاومة العزل الأرضي لدائرة DC المستقلة للناقل الرئيسي 3. امدادات الطاقة DC24V 4. الاتصالات: RS485 modbus RTU |
وحدة مراقبة عزل خط التيار المستمر |
| AMC16Z-FJY | 1. التركيب: DIN Rail 35mm 2. قم بقياس 24 دائرة مقاومة عزل أرضي للخط الخارج للتيار المستمر |

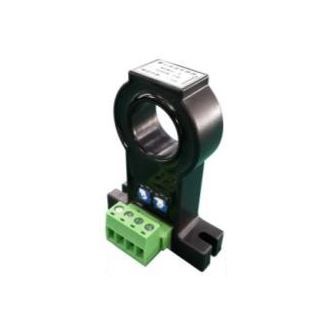

تيار مستمر تأثير قاعة الخط المنتهية ولايته الاستشعار الحالي |
| AHKC-BS | النسبة الحالية ： 100A / 5V المواصفات العامة: 100A / 5V |
واجهة آلة الإنسان
الصور في الموقع
